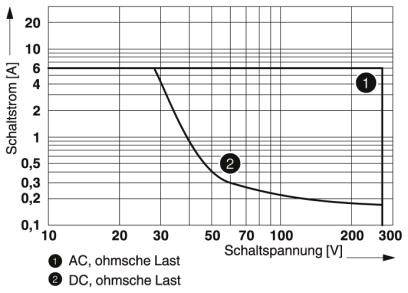

![Diagram toont schakelstroom [A] versus schakelspanning [V] met curves voor AC- en DC-ohmse belasting. Trend: stroom daalt met stijgende spanning.](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002225764TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Phoenix Contact PLC-RPT-24DC/21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisse
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
1051 Set(s)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 144,62
3
2% = € 3,53
€ 141,09
5
3% = € 4,93
€ 139,69
10
4% = € 5,87
€ 138,75
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 14,46 / Stuk)
€ 144,62
excl. btw
Gratis verzending*
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 0,22 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen hetzelfde klemmen naburige modules is de scheidingsplaat PLC-ATP te plaatsen. Een potentiaalscheiding van stroomstoringen gebeurt met FBST 8-PLC...of...FBST 500...)
- Schakelspanning: min. 5 V (bij 100 mA)
- Schakelstroom: min. 10 mA (bij 12 V)
- Inschakelstroom maximaal: 10 A (4 s)
- Uitschakel vermogen (ohmse belasting) maximaal:
- 140 W (bij 24 V DC)
- 20 W (bij 48 V DC)
- 18 W (bij 60 V DC)
- 23 W (bij 110 V DC)
- 40 W (bij 220 V DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,2 A (bij 110 V, DC13)
- 0,1 A (bij 220 V, DC13)
- 3 A (bij 24 V, AC15)
- 3 A (bij 120 V, AC15)
- 3 A (bij 230 V, AC15)
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede AWG: 26 ... 14
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT-24DC/21/EX
- Aansluiting
Push-In-klem
- Response-tijd
5 ms
- Afvalvertraging
8 ms
1x wisselcontact
- Contactmateriaal
AgSnO
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
2x 10 7 schakelcycli
- Bijzonderheden
Met LED
IP20
- Max. temperatuur
+60 °C
- Min. temperatuur
-20 °C
94 mm
- Breedte
6.2 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 6.2 x 80 mm
- Inhoud
10 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisse
Datablad 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisse
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisse
Omschrijving
PLC-INTERFACE, bestaande uit op draagrail monteerbare basisklem in 6,2 mm met push-in-aansluiting en insteekbaar miniatuurrelais met 6A-vermogenscontact, 1 wisselaar, ingangsspanning 24 V FC. Goedgekeurd conform ATEX/IECEx (zone 2) en EX-zone Class I, div. 2.
