Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

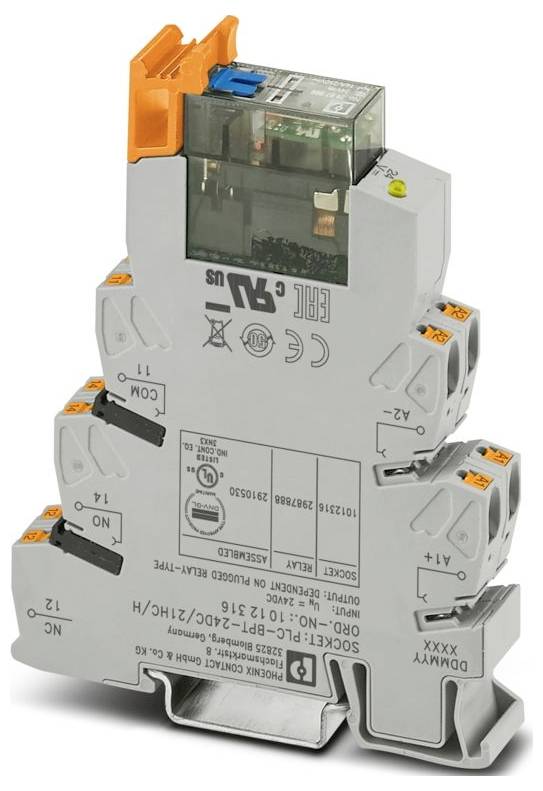

Een compacte industriële relais met meerdere aansluitpoorten en gelabelde specificaties, gebruikt voor het regelen van elektrische schakelingen.

Afbeelding vergelijkbaar

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT- 24DC/21HC/MS

Aansluiting

Push-In-veeraansluiting

Datasheet (PDF)

Leverbaar di. 22 sep.

14 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 15,29 / Stuk)

€ 152,88

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 104 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
UL, USA/Canada: UL, USA/Canada
Maximaal verliesvermogen bij nominale voorwaarde: 0,44 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 20,2 V DC ... 33,6 V DC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Ompoolbeveiliging | ompooldiode;overspanningsbeveiliging | vrijloopdiode
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Handschakelaar;hoge continustromen
Inschakelstroom maximaal: 24 A (20 ms
Isolatie: veilige scheiding, versterkte isolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 11.12.2025
NOMINALE INGANGSSPANNING UN: 24 V DC
Typische ingangsstroom bij UN: 18 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Continue grensstroom: 10 A
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
UL, VS: UL, VS
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT II (relais)
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
Schakelen: Schakelen
Levensduur mechanisch: 5x 106 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 10 ms
Typische terugvaltijd: 10 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 12 V (10 mA)
Schakelstroom minimaal: 10 mA (12 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2750 VA (250 V AC)
SCHAKELVERMOGEN: 2 A (24 V (DC13));3 A (230 V, AC15)
Nominale spanning (elektrisch relais aangesloten): 24 V DC

Soortnaam: Relaismodule

Type: PLC-RPT- 24DC/21HC/MS

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 20.2 V/DC

Bedrijfsspanning (max.): 33.6 V/DC

Response-tijd: 10 ms

Afvalvertraging: 10 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2750 VA

Bijzonderheden: Met LED
Met vrijloopdiode

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

Diepte: 104 mm

: 104 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (l x b x h) 104 x 14 x 80 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580297 Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580297 Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit relaishouder en insteekbaar stroomcontacrelais met handbediening, geïntegreerde status-LED en vrijloopdiode, push-in-aansluiting, 1 wisselcontact, beschermdiode, vrijloopdiode, ingangsspanning: 24 V DC
