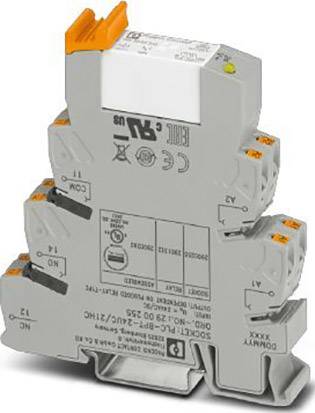

Phoenix Contact PLC-RPT- 24UC/21HC Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 10 A 1x w
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x wisselcontact
Nominale spanning
24 V DC/AC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
10 A
Datasheet (PDF)
6 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 23,13
3
4% = € 1,01
€ 22,12
5
6% = € 1,40
€ 21,73
10
7% = € 1,68
€ 21,45
25
9% = € 1,97
€ 21,16
50
10% = € 2,31
€ 20,82
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 23,13 / Stuk)
€ 23,13
excl. btw
Slechts 6 Stuk(s) beschikbaar
Technische specificaties
- Verliesvermogen bij nominale omstandigheden: 0,42 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
- Schakelspanning minimaal: 12 V DC (bij 10 mA)
- Schakelstroom minimaal: 10 mA (bij 12 V)
- Inschakelstroom maximaal: 30 A (300 ms)

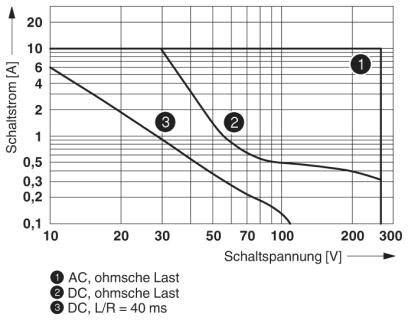

- Uitschakelvermogen (ohmse belasting) maximaal:
- 240 W (bij 24 V/DC)
- 58 W (bij 48 V/DC)
- 48 W (bij 60 V/DC)
- 50 W (bij 110 V/DC)
- 80 W (bij 220 V/DC)
- 2500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,2 A (bij 110 V, DC13)
- 0,2 A (bij 250 V, DC13)
- 6 A (bij 24 V, AC15)
- 6 A (bij 120 V, AC15)
- 6 A (bij 250 V, AC15)
- Inbouwpositie: willekeurig
- Montage-instructie: koppelbaar zonder afstand
- Isoleerlengte: 8 mm
- Kabeldoorsnede stijf: 0,14 mm² ... 2,5 mm²
- Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²
- Kabeldoorsnede AWG: 26- 14
- Toegekende stootspanning: 6 kV
- Isolatie: veilige scheiding, versterkte isolatie
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 24UC/21HC
- Aansluiting
Push-In-klem
- Response-tijd
8 ms
- Afvalvertraging
10 ms
1x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
24 V DC/AC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
10 A
- Mechanische levensduur
3 x 107 schakelcycli
- Bijzonderheden
Met LED
Met bruggelijkrichter
Relais-bescherming RT II
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 14 x 80 mm
- Inhoud
1 stuk(s)
- Diepte
94 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 10 A 1x w
Datablad 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 10 A 1x w
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 10 A 1x w
Omschrijving
Efficiënte aansluiting op de systeembekabeling met behulp van V8-adapter. Alle gangbare ingangsspanningen van 12 V DC tot 230 V AC. Lange elektrische levensduur door 16A-relais.
