Afbeelding vergelijkbaar

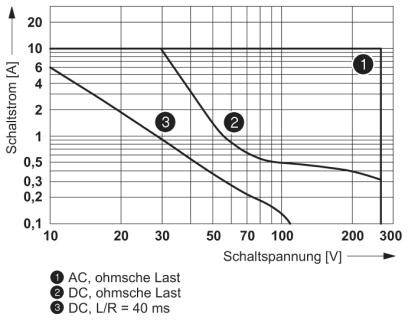

!['Diagram toont schakelstroom [A] tegen schakelspanning [V]; Curves voor AC ohmse belasting, DC ohmse belasting en DC L/R=40 ms.'](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

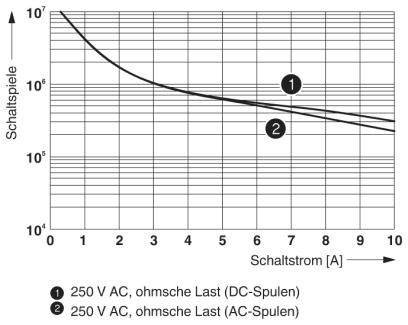

![Diagram: Levensduur van schakelaars. Assen: Schakelcycli (verticaal), Schakelstroom [A] (horizontaal). Twee curven voor 250 V AC, ohmse belasting. Curve 1: DC-spoelen; Curve 2: AC-spoelen.](https://asset.conrad.com/media10/isa/160267/c1/-/nl/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Afbeelding vergelijkbaar
Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x w
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
10 A
Datasheet (PDF)
2 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 69,41
3
3% = € 1,92
€ 67,49
5
4% = € 2,69
€ 66,72
10
5% = € 3,20
€ 66,21
25
5% = € 3,78
€ 65,63
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 69,41 / Stuk)
€ 69,41
excl. btw
Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 0,48 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen hetzelfde klemmen naburige modules is de scheidingsplaat PLC-ATP te plaatsen.)
- Schakelspanning: min. 12 V (bij 10 mA)
- Schakelstroom: min. 10 mA (bij 12 V)
- Inschakelstroom maximaal: 30 A (300 ms)
- Uitschakel vermogen (ohmse belasting) maximaal:
- 240 W (bij 24 V DC)
- 20 W (bij 48 V DC)
- 18 W (bij 60 V DC)
- 23 W (bij 110 V DC)
- 40 W (bij 220 V DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (AC 15))
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede AWG: 26 ... 14
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 6 kV
- Isolatie: basisisolatie
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 24UC/21HC/RW
- Aansluiting
Push-In-klem
- Response-tijd
5 ms
- Afvalvertraging
11 ms
1x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
10 A
- Mechanische levensduur
3x 10 7 schakelcycli
- Bijzonderheden
Met LED
RT III
- Max. temperatuur
+70 °C
- Min. temperatuur
-40 °C
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 14 x 80 mm
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x w
Datablad 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x w
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x w
Omschrijving
Gecertificeerd conform EN 50155. Vibratie- en schokbestendigheid volgens EN 50155. Veilige scheiding conform DIN EN 50178 tussen spoel en contact.
