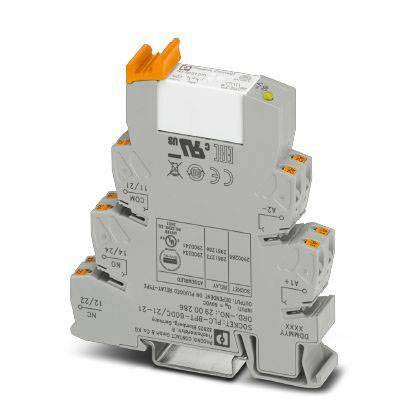

Phoenix Contact PLC-RPT- 60DC/21-21 Relaismodule (modulair) Nominale spanning: 60 V/DC Schakelstroom (max.): 6 A 2x wiss
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
2x wisselcontact
Nominale spanning
60 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
3 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 25,61
3
4% = € 1,11
€ 24,50
5
6% = € 1,56
€ 24,05
10
7% = € 1,85
€ 23,76
25
9% = € 2,19
€ 23,42
50
10% = € 2,56
€ 23,05
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 25,61 / Stuk)
€ 25,61
excl. btw
Slechts 3 Stuk(s) beschikbaar
Technische specificaties
- Verliesvermogen bij nominale omstandigheden: 0,6 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
- Schakelspanning minimaal: 5 V AC/DC (bij 10 mA)
- Schakelstroom minimaal: 10 mA (bij 5 V)
- Inschakelstroom maximaal: 15 A (300 ms)

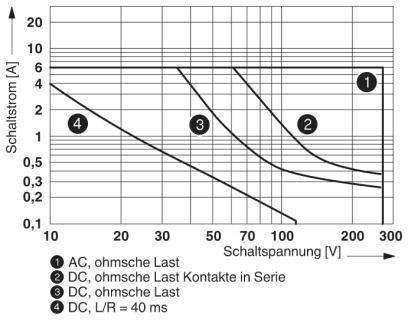

- Uitschakelvermogen (ohmse belasting) maximaal:
- 140 W (bij 24 V/DC)
- 85 W (bij 48 V/DC)
- 60 W (bij 60 V/DC)
- 44 W (bij 110 V/DC)
- 60 W (bij 220 V/DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 3 A (bij 24 V, AC15)
- 3 A (bij 120 V, AC15)
- 0,2 A (bij 250 V, DC13)
- 3 A (bij 250 V, AC15)
- Inbouwpositie: willekeurig
- Montage-instructie: koppelbaar zonder afstand
- Isoleerlengte: 8 mm
- Kabeldoorsnede stijf: 0,14 mm² ... 2,5 mm²
- Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²
- Kabeldoorsnede AWG: 26- 14
- Toegekende stootspanning: 6 kV
- Isolatie: veilige scheiding ingang/uitgang
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 60DC/21-21
- Aansluiting
Push-In-klem
- Response-tijd
8 ms
- Afvalvertraging
10 ms
2x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
60 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
3 x 107 schakelcycli
- Bijzonderheden
Met LED
RT III
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 14 x 80 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Relaismodule (modulair) Nominale spanning: 60 V/DC Schakelstroom (max.): 6 A 2x wiss
Datablad 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Relaismodule (modulair) Nominale spanning: 60 V/DC Schakelstroom (max.): 6 A 2x wiss
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Relaismodule (modulair) Nominale spanning: 60 V/DC Schakelstroom (max.): 6 A 2x wiss
Omschrijving
Veilige scheiding tussen spoel en contact conform DIN EN 50178. RT-III verzegelde relais.
