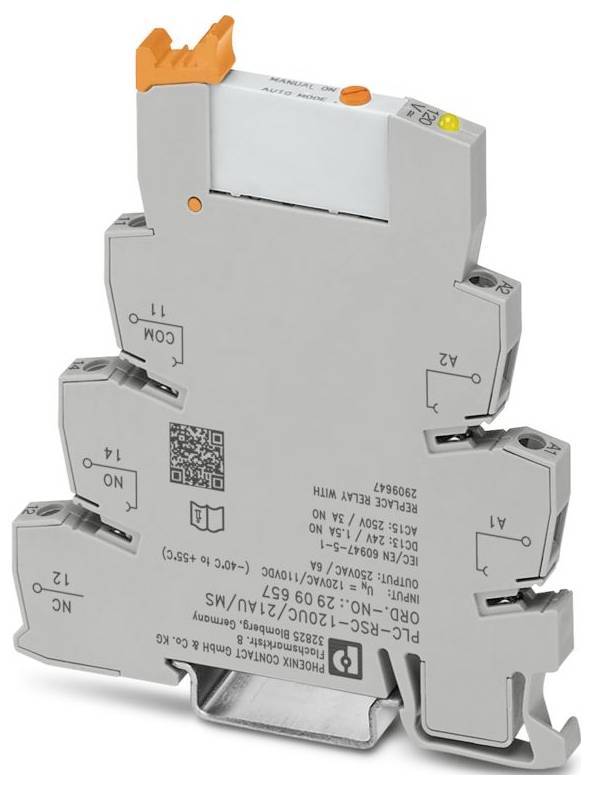

Afbeelding vergelijkbaar
Phoenix Contact PLC-RSC-120UC/21AU/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)
Verpakkingswijze
Piece
Soortnaam
Relaismodule
Contactsoort
1x wisselcontact
Schakelspanning (max.)
250 V DC/AC
Type
PLC-RSC-120UC/21AU/MS
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 24,99 / Stuk)
€ 24,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: PLC-INTERFACE
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,6 Nm- 0,8 Nm
- Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1,5 mm² (TWIN-adereindhuls)
- Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 26- 14
- Breedte: 6,2 mm
- Hoogte: 80 mm
- Diepte: 94 mm
- Kleur: Grijs (RAL 7042)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -40 °C- 55 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: IEC 60664;IEC 60947-5-1
- Opmerking: De volgende waarden gelden voor beschadigde goudslaag
- Montagemethode: Montagemethode
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Isoleerlengte: 8 mm
- Inbouwpositie: willekeurig
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 0,42 W.
- Bedrijfsmodus: 100% ED
- CE: CE
- Certificaat: TAE0000196
- Ingangsspanningsbereik: 93,6 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
- Montage-instructie: koppelbaar zonder afstand
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Veiligheidsschakeling: Bruggelijkrichter | bruggelijkrichter
- Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning: maximaal 250 V AC/DC
- Toepassing: Handschakelaar
- Kortsluitstroom: 200 A (voorwaardelijke kortsluitstroom)
- Inschakelstroom maximaal: 50 mA
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 12.09.2025
- NOMINALE INGANGSSPANNING UN: 120 V AC;110 V DC
- Typische ingangsstroom bij UN: 3,5 mA (bij UN = 120 V AC);3 mA (bij UN = 120 V AC)
- Bedrijfsspanningsaanduiding: LED geel
- Contactuitvoering: 1 wisselaar.
- Continue grensstroom: 6 A
- Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
- Normen / bepalingen: Normen / bepalingen
- UKCA: UKCA
- Scheepsbouwgegevens: Scheepsbouwgegevens
- Temperatuur: D
- Humidity: A
- Trilling: B/C.
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Nominale isolatiespanning: 250 V
- Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
- Schakelen: Schakelen
- Levensduur mechanisch: 2x 107 schakelcycli
- Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (polariteit): Gevoerd
- Responstijd typisch: 6 ms
- Typische terugvaltijd: 15 ms
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgSnO, hard verguld
- Schakelspanning minimaal: 5 V (bij 100 mA)
- Schakelstroom minimaal: 10 mA (bij 12 V)
- Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);20 W (bij 48 V DC);18 W (bij 60 V DC);23 W (bij 110 V DC);40 W (bij 220 V DC);1500 VA (bij 250 V AC)
- Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)
- Schakelen: Bij vernielde goudslaag: Schakelen: Bij vernielde goudslaag
- Isolatie eigenschappen: Spoel / contact: Isolatie eigenschappen: Spoel / contact
- Nominale weerstand tegen stootspanning: 6 kV
- Nominale spanning (elektrisch relais aangesloten): 60 V DC
- Uitgangszekering: 4 A GL/GG NEOZED
Piece
- Soortnaam
Relaismodule
- Type
PLC-RSC-120UC/21AU/MS
- Aansluiting
Schroeven
- Bedrijfsspanning (min.)
93.6 V/AC
- Bedrijfsspanning (max.)
168 V/AC
- Response-tijd
6 ms
- Afvalvertraging
15 ms
1x wisselcontact
- Contactmateriaal
AgSnO + hardverguldsel
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
1500 VA
- Bijzonderheden
Opsteekbaar
IP20
- Max. temperatuur
55 °C
- Min. temperatuur
-40 °C
- Diepte
94 mm
94 mm
- Breedte
6.2 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 6.2 x 80 mm
- Inhoud
1 stuk(s)
0.0035 A
6.2 mm
80 mm
94 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Screw connection
93.6-168 V
93.6-168 V
85.8-154 V
Gold
IP20
TRUE
AC
0
0
1
Other
Documenten en downloads
Datablad
Datablad 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)
Omschrijving
PLC-INTERFACE, bestaande uit basisklem PLC-BSC.../21 met schroefaansluiting en insteekbaar miniatuurrelais met multilaag-goudcontact en handbediening, 1 wisselaar, ingangsspanning 120 V AC/110 V DC
