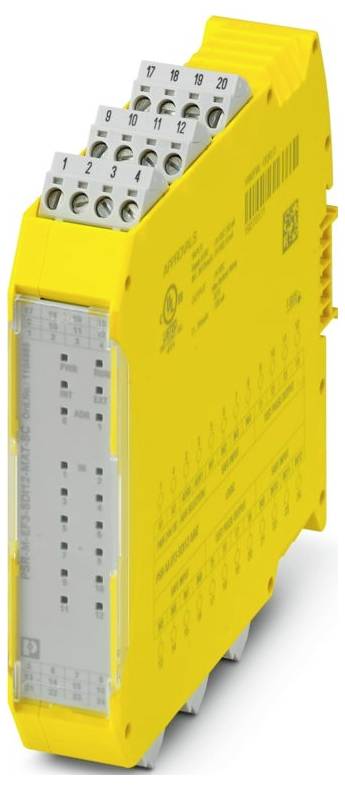

Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Uitbreidingsmodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 296,69 / Stuk)
€ 296,69
excl. btw
Gratis verzending*
Technische specificaties
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 22,61 mm
- Hoogte: 112,58 mm
- Diepte: 113,6 mm
- Materiaal behuizing: Polyamide PA niet versterkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 4,28 W (bij max. toegestane belasting)
- Beschermingsklasse: III
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Kabellengte: Max. 100 m (per uitgang)
- Stroomverbruik: type. 7,5 mA (type. Bij US);max. 9,5 mA (bij aanstuurspanning 28,8 V DC)
- Printaansluiting: Printaansluiting
- Montage-instructie: Let op de coating
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
- Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
- Spanning: 24 V DC (via A1)
- Veiligheidsschakeling: Seriële ompoolbeveiliging
- Statusweergave: 1 x LED (groen), 2 x LED (oranje);12 x LED (geel)
- Aanwijzing: A1/A2
- Toepassing: Noodstop;lichtrooster;veiligheidsdeur;veiligheidsmatten;schakellijsten
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: < 2 A (Δt = 1,5 ms bij US)
- Beschrijving van de uitgang: PNP, IEC 61131-2 type 0,1
- Inschakelstroom maximaal: 1,1 A (Δt = 3 s bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Grensstroom: 100 mA (per kanaal);800 mA (som van alle uitgangen)
- Lekstroom: Max. 100 µA
- Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 4 A)
- Nominale stroom stuurvoeding is: type. 53 mA
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Tijden: Tijden
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen 24 V voeding en I/OS naar de behuizing
- Filtertijd: Min. 3 ms ±2 ms (instelbaar);max. 250 ms ±2 ms (instelbaar);testpulssnelheid ≥ 2 x ingestelde filtertijd, min. Testpulssnelheid = 10 ms
- Aantal uitgangen: 8
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Performance Level (PL): e (2-kanaals schakeling);d (1-kanaals schakeling)
- Safety Integrity Level (SIL): 3 (2-kanaals schakeling);2 (1-kanaals schakeling)
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
- Beschrijving van de ingang: Veiligheidsgerichte digitale ingangen;IEC 61131-2 type 2
- Aantal ingangen: 12
- Foutindicatie: 2x LED (rood)
- Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 28,8 V DC
- Max. Capacitieve belasting: Max. 470 NF
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 1,27 WL
- Stopcategorie: 0
- Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
- Ingangsstroombereik „0" signaal: < 1 mA
- Max. Toegestane totale lijnweerstand: Max. 1,2 kΩ (ingangs- en resetcirkel bij US)
- Kortsluitbeveiliging: Ja (zelfbegrenzing bij 1,1 A)
- Ontlastschakeling: Ja, intern
- Reactietijd: Zie gebruikershandboek
- Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
- Max. Inductieve belasting: Max. 2,4 mH
- Uitgangsspanning in uitgeschakelde toestand: Max. 0,1 V.
- Testpulsen: ≤ 200 µs (testpulsbreedte);testpulssnelheid = 8 x tcyclus [ms]
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
- DIGITAAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8, IN9, IN10, IN11, IN12: DIGITAAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8, IN9, IN10, IN11, IN12
- CYCLUS: T1, T2, T3, T4, T5, T6, T7, T8: CYCLUS: T1, T2, T3, T4, T5, T6, T7, T8
- Soortnaam
Uitbreidingsmodule
- Aantal ingangen (max.)
12
- Aantal uitgangen (max.)
8
- Voedingsspanning
24 V/DC
- Hoogte
112.58 mm
113.6 mm
- Breedte
22.61 mm
IP20
- Afm.
(l x b x h) 113.6 x 22.61 x 112.58 mm
- Aansluiting
Schroefaansluiting
- Fabrikantnr.
1104885
- Type
PSR-M-EF3-SDI12-MAT-SC
- Montage
DIN-rail montage
- Diepte
113.6 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563946 Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563946 Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Uitbreidingsmodule 24 V/DC
Omschrijving
Veilige uitbreidingsmodule met 12 veilige ingangen voor de bewaking van veiligheidsmatten en schakellijsten, bus-interface, tot SIL 3, CAT. 4/PL e, insteekbare schroefklem, bus-connector is bij
