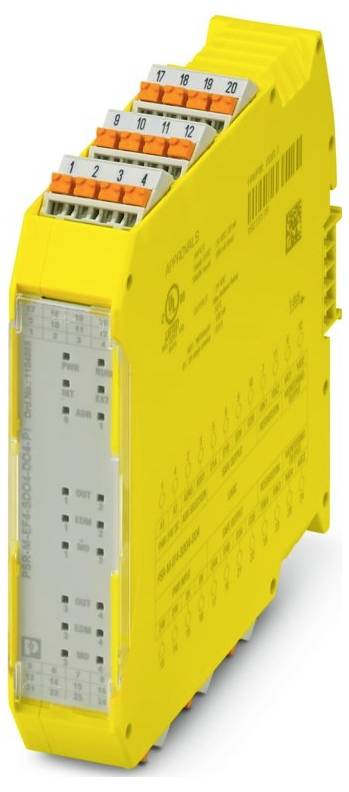

Phoenix Contact PSR-M-EF4-SDO4-DO4-PI 1104868 Uitbreidingsmodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 304,96 / Stuk)
€ 304,96
excl. btw
Gratis verzending*
Technische specificaties
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 14
- Breedte: 22,61 mm
- Hoogte: 107,74 mm
- Diepte: 113,6 mm
- Materiaal behuizing: Polyamide PA niet versterkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 10 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 6,67 W (bij max. toegestane belasting)
- Beschermingsklasse: III
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Kabellengte: Max. 100 m (per uitgang)
- Stroomverbruik: type. 10 mA (type. Bij US);max. 13 mA (bij aanstuurspanning 28,8 V DC)
- Nominale uitgangsspanning: 24 V DC (voeding via A1)
- Printaansluiting: Printaansluiting
- Schakelfrequentie: Max. 1/4 x tcyclus [Hz]
- Montage-instructie: Let op de coating
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
- Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
- Spanning: 24 V DC (via A1)
- Veiligheidsschakeling: Seriële ompoolbeveiliging
- Statusweergave: 1 x LED (groen), 2 x LED (oranje);8 x LED (geel);4 x LED (groen, rood)
- Uitgangsspanningsbereik: 18,2 V DC ... 27,8 V DC (US - 1 V)
- Naam: 24V/0V
- Toepassing: Veilig uitschakelen
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Max. 750 mA (Δt voor het inbranden 1 s)
- Beschrijving van de uitgang: PNP, IEC 61131-2 type 0,1;niet-veiligheidsgericht;referentiemassa A2/0V
- Inschakelstroom maximaal: 1,1 A (Δt = 3 s bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Grensstroom: 100 mA (per kanaal);400 mA (som van alle digitale melduitgangen)
- Lekstroom: Max. 100 µA
- Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 5 A)
- Nominale stroom voor stuurvoeding is: Zie voeding A1/A2
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Tijden: Tijden
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen 24 V voeding en I/OS naar de behuizing
- Filtertijd: 250 ms ±2 ms (testpulssnelheid > 500 ms)
- Aantal uitgangen: 4
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Performance Level (PL): e (2-kanaals schakeling);d (1-kanaals schakeling)
- Safety Integrity Level (SIL): 3 (2-kanaals schakeling);2 (1-kanaals schakeling)
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
- Beschrijving van de ingang: IEC 61131-2 type 3
- Aantal ingangen: 4
- Foutindicatie: 2x LED (rood)
- Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 28,8 V DC
- Max. Capacitieve belasting: Max. 680 NF
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 0,72 W (uitgangen niet actief)
- Stopcategorie: 0
- Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
- Ingangsstroombereik „0" signaal: < 1 mA
- Max. Toegestane totale lijnweerstand: 1,2 kΩ (ingangs- en resetcirkel bij US)
- Ohmse belasting: Min. 180 Ω (let op de grensstroom)
- Kortsluitbeveiliging: Ja (zelfbegrenzing bij 1,1 A)
- Ontlastschakeling: Nee
- Reactietijd: Zie gebruikershandboek
- Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
- Max. Inductieve belasting: Max. 1,4 mH
- Nominaal uitgangsbereik: 18 V DC ... 27,6 V DC (US - 1,2 V)
- Uitgangsspanning in uitgeschakelde toestand: Max. 0,1 V.
- Testpuls: < 80 µs (testpuls met lage testpuls);testpuls met lage testpuls > 2 x Tcyclus;< 20 µs (testpuls met een breedte, hoge testpuls);≥ 1,5 s (testpuls met hoge pulsduur)
- RAPPORTEER: MO1, MO2, MO3, MO4: RAPPORTEER: MO1, MO2, MO3, MO4
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
- Digitaal: Reset-ingangen (FBK1, FBK2, FBK3, FBK4): Digitaal: Reset-ingangen (FBK1, FBK2, FBK3, FBK4)
- DIGITAAL: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: DIGITAAL: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B
- Soortnaam
Uitbreidingsmodule
- Aantal ingangen (max.)
4
- Aantal uitgangen (max.)
12
- Voedingsspanning
24 V/DC
- Hoogte
107.74 mm
113.6 mm
- Breedte
22.61 mm
IP20
- Afm.
(l x b x h) 113.6 x 22.61 x 107.74 mm
- Aansluiting
Push-in-aansluiting
- Fabrikantnr.
1104868
- Type
PSR-M-EF4-SDO4-DO4-PI
- Montage
DIN-rail montage
- Diepte
113.6 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563921 Phoenix Contact PSR-M-EF4-SDO4-DO4-PI 1104868 Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563921 Phoenix Contact PSR-M-EF4-SDO4-DO4-PI 1104868 Uitbreidingsmodule 24 V/DC
Omschrijving
Veilige uitbreidingsmodule met 4 veilige uitgangen (0,4 A), 4 resetingangen, 4 melduitgangen, bus-interface, tot SIL 3, CAT. 4/PL e, insteekbare push-in-klem, Tbus-connector is bij
