Name: Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Uitbreidingsmodule 24 V/DC
Brand: Phoenix Contact
SKU: 3563907
Availability: BackOrder

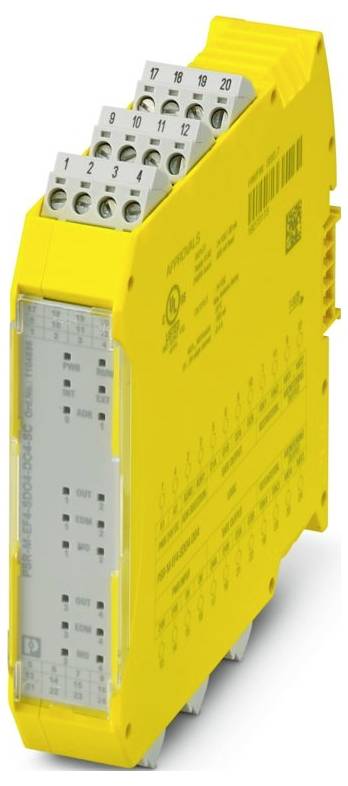

Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Uitbreidingsmodule 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 17 dec.

Aantal

Stuk(s)

Totaal (€ 369,00 / Stuk)

€ 369,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 22,61 mm
Hoogte: 112,58 mm
Diepte: 113,6 mm
Materiaal behuizing: Polyamide PA niet versterkt
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, 2 g.
Isoleerlengte: 7 mm
Inbouwpositie: Verticaal of horizontaal
Maximaal verliesvermogen bij nominale voorwaarde: 6,67 W (bij max. toegestane belasting)
Beschermingsklasse: III
CE: CE
Aansluittechniek: Aansluittechniek
Opmerking over de toepassing: Alleen voor industrieel gebruik
Kabellengte: Max. 100 m (per uitgang)
Stroomverbruik: type. 10 mA (type. Bij US);max. 13 mA (bij aanstuurspanning 28,8 V DC)
Nominale uitgangsspanning: 24 V DC (voeding via A1)
Printaansluiting: Printaansluiting
Schakelfrequentie: Max. 1/4 x tcyclus [Hz]
Montage-instructie: Let op de coating
Gebruikshoogte: ≤ 2000 m (boven NN)
Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
Spanning: 24 V DC (via A1)
Veiligheidsschakeling: Seriële ompoolbeveiliging
Statusweergave: 1 x LED (groen), 2 x LED (oranje);8 x LED (geel);4 x LED (groen, rood)
Uitgangsspanningsbereik: 18,2 V DC ... 27,8 V DC (US - 1 V)
Naam: 24V/0V
Toepassing: Veilig uitschakelen
Voeding: Voeding
Kleur (behuizing): Geel (RAL 1018)
Inschakelstroom: Max. 750 mA (Δt voor het inbranden 1 s)
Beschrijving van de uitgang: PNP, IEC 61131-2 type 0,1;niet-veiligheidsgericht;referentiemassa A2/0V
Inschakelstroom maximaal: 1,1 A (Δt = 3 s bij US)
Weergave van de bedrijfsspanning: 1 x LED (groen)
Grensstroom: 100 mA (per kanaal);400 mA (som van alle digitale melduitgangen)
Lekstroom: Max. 100 µA
Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 5 A)
Nominale stroom voor stuurvoeding is: Zie voeding A1/A2
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Tijden: Tijden
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen 24 V voeding en I/OS naar de behuizing
Filtertijd: 250 ms ±2 ms (testpulssnelheid > 500 ms)
Aantal uitgangen: 4
Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
Performance Level (PL): e (2-kanaals schakeling);d (1-kanaals schakeling)
Safety Integrity Level (SIL): 3 (2-kanaals schakeling);2 (1-kanaals schakeling)
Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
Beschrijving van de ingang: IEC 61131-2 type 3
Aantal ingangen: 4
Foutindicatie: 2x LED (rood)
Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC
Ingangsspanningsbereik "1"-signaal: 11 V DC ... 28,8 V DC
Max. Capacitieve belasting: Max. 680 NF
insteekbaar: ja
Aansturing: 1- en 2-kanaals
Stroomverbruik aan US: type. 0,72 W (uitgangen niet actief)
Stopcategorie: 0
Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
Ingangsstroombereik „0" signaal: < 1 mA
Max. Toegestane totale lijnweerstand: 1,2 kΩ (ingangs- en resetcirkel bij US)
Ohmse belasting: Min. 180 Ω (let op de grensstroom)
Kortsluitbeveiliging: Ja (zelfbegrenzing bij 1,1 A)
Ontlastschakeling: Nee
Reactietijd: Zie gebruikershandboek
Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
Max. Inductieve belasting: Max. 1,4 mH
Nominaal uitgangsbereik: 18 V DC ... 27,6 V DC (US - 1,2 V)
Uitgangsspanning in uitgeschakelde toestand: Max. 0,1 V.
Testpuls: < 80 µs (testpuls met lage testpuls);testpuls met lage testpuls > 2 x Tcyclus;< 20 µs (testpuls met een breedte, hoge testpuls);≥ 1,5 s (testpuls met hoge pulsduur)
RAPPORTEER: MO1, MO2, MO3, MO4: RAPPORTEER: MO1, MO2, MO3, MO4
Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
Digitaal: Reset-ingangen (FBK1, FBK2, FBK3, FBK4): Digitaal: Reset-ingangen (FBK1, FBK2, FBK3, FBK4)
DIGITAAL: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: DIGITAAL: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B

Soortnaam: Uitbreidingsmodule

Aantal digitale ingangen (max.): 4

Aantal ingangen (max.): 4

Aantal uitgangen (max.): 12

Aantal transistoruitgangen (max.): 4

Voedingsspanning: 24 V/DC

Hoogte: 112.58 mm

: 113.6 mm

Breedte: 22.61 mm

: IP20

Afm.: (l x b x h) 113.6 x 22.61 x 112.58 mm

Aansluiting: Schroefaansluiting

Fabrikantnr.: 1104856

Type: PSR-M-EF4-SDO4-DO4-SC

Montage: DIN-rail montage

Weerstandsbereik, lineair: 1.2 kΩ

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Diepte: 113.6 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Uitbreidingsmodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Uitbreidingsmodule 24 V/DC

Omschrijving

Veilige uitbreidingsmodule met 4 veilige uitgangen (0,4 A), 4 resetingangen, 4 melduitgangen, bus-interface, tot SIL 3, CAT. 4/PL e, insteekbare schroefklem, bus-connector is bij

De teksten voor dit artikel zijn automatisch vertaald.
