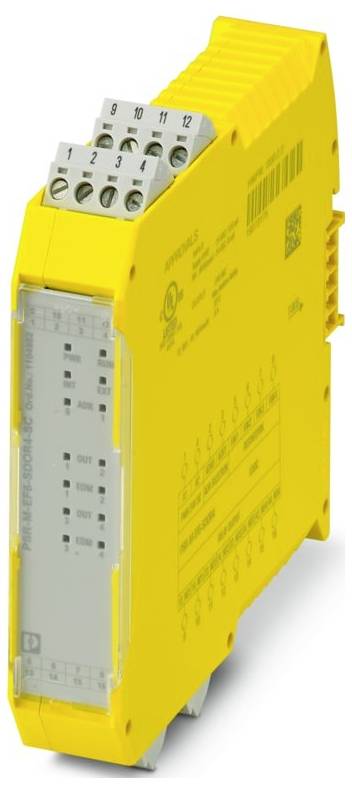

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Uitbreidingsmodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 367,77 / Stuk)
€ 367,77
excl. btw
Gratis verzending*
Technische specificaties
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 22,61 mm
- Hoogte: 112,58 mm
- Diepte: 113,6 mm
- Materiaal behuizing: Polyamide PA niet versterkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 7,07 W.
- Beschermingsklasse: III
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Kabellengte: Max. 100 m (per ingang)
- Stroomverbruik: type. 10 mA (type. Bij US);max. 13 mA (bij aanstuurspanning 28,8 V DC)
- Printaansluiting: Printaansluiting
- Schakelfrequentie: 0,5 Hz
- Montage-instructie: Let op de coating
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
- Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
- Veiligheidsschakeling: Seriële ompoolbeveiliging
- Statusweergave: 4 x LED (geel);4 x LED (groen, rood);1 x LED (groen), 2 x LED (oranje)
- Schakelspanning: Min. 10 V AC/DC;MAX. 250 V AC/DC (let op de lastcurve)
- Aanwijzing: A1/A2
- Toepassing: Veilig uitschakelen
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Min. 20 mA;max. 6 A
- Beschrijving van de uitgang: Veiligheidsgerichte contacten voor het sluiten
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Contactuitvoering: 4 veilige uitgangen
- Grensstroom: 4 A (let op de derating)
- Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 4 A)
- Nominale stroom stuurvoeding is: type. 120 mA
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Levensduur mechanisch: 40x 106 schakelcycli
- SCHAKELVERMOGEN: 3 A (250 V (AC15));2 A (24 V (DC13))
- Uitgangszekering: 4 A GL/GG
- Tijden: Tijden
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstoten en behuizing
- Filtertijd: 250 ms ±2 ms (testpulssnelheid > 500 ms)
- Aantal uitgangen: 4 (1 NO per uitgang)
- Schakelvermogen: Min. 200 mW
- Quadr. Sumenstroom: 64 A2 (bij 4 x 1-kanaals, let op derating);32 A2 (bij 2 x 2-kanaals, let op derating)
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Performance Level (PL): e (2-kanaals schakeling);c (1-kanaals schakeling)
- Safety Integrity Level (SIL): 3 (2-kanaals schakeling);1 (1-kanaals schakeling)
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
- Beschrijving van de ingang: IEC 61131-2 type 2
- Aantal ingangen: 4
- Foutindicatie: 2x LED (rood)
- Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 28,8 V DC
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 2,88 WL
- Stopcategorie: 0
- Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
- Ingangsstroombereik „0" signaal: < 1 mA
- Max. Toegestane totale lijnweerstand: 1,2 kΩ (ingangs- en resetcirkel bij US)
- Reactietijd: Zie gebruikershandboek
- Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
- Digitaal: Reset-ingangen (FBK1, FBK2, FBK3, FBK4): Digitaal: Reset-ingangen (FBK1, FBK2, FBK3, FBK4)
- RELAIS: INSCHAKELSIGNAAL (13 44_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): RELAIS: INSCHAKELSIGNAAL (13_NO1/14_NO1, 23_NO2/43_NO2, 33_NO3/34_NO3, 24_NO4_NO4)
- Soortnaam
Uitbreidingsmodule
- Aantal digitale ingangen (max.)
4
- Aantal ingangen (max.)
4
- Aantal uitgangen (max.)
4
- Aantal relais-uitgangen (max.)
4
- Voedingsspanning
24 V/DC
- Hoogte
112.58 mm
113.6 mm
- Breedte
22.61 mm
IP20
- Afm.
(l x b x h) 113.6 x 22.61 x 112.58 mm
- Aansluiting
Schroefaansluiting
- Fabrikantnr.
1104982
- Type
PSR-M-EF6-SDOR4-SC
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
- Diepte
113.6 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Uitbreidingsmodule 24 V/DC
Omschrijving
Veilige uitbreidingsmodule met 4 veilige relaisuitgangen, 4 resetingangen, bus-interface, tot SIL 3, CAT. 4/PL e, insteekbare schroefklem, bus-connector is bij
