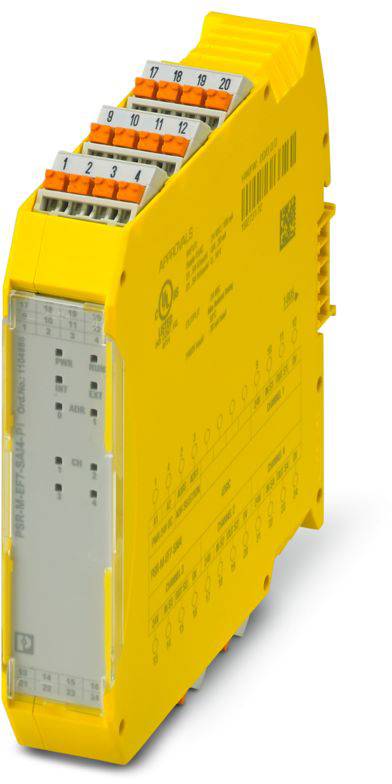

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Uitbreidingsmodule 24 V/DC

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Uitbreidingsmodule 24 V/DC-0
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 16 nov.
Aantal
Totaal (€ 825,00 / Stuk)
€ 825,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Type aansluiting: Push-in-aansluiting
  • Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
  • Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
  • Kabeldoorsnede AWG: 24- 14
  • Breedte: 22,61 mm
  • Hoogte: 107,74 mm
  • Diepte: 113,6 mm
  • Materiaal behuizing: Polyamide PA niet versterkt
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Beschermingsklasse: IP20
  • Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
  • Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
  • Montagemethode: Montagemethode
  • Isolatie-eigenschappen: Isolatie-eigenschappen
  • Overspanningscategorie: II
  • Verontreinigingsgraad: 2
  • Trilling (werking): 10 Hz ... 150 Hz, 2 g.
  • Isoleerlengte: 10 mm
  • Inbouwpositie: Verticaal of horizontaal
  • Maximaal verliesvermogen bij nominale voorwaarde: 2,76 W (bij max. toegestane belasting)
  • Beschermingsklasse: III
  • Frequentie: 12 Hz (max. aanbevolen sensorsignaalfrequentie, als stroomingang);2 Hz (max. aanbevolen sensorsignaalfrequentie, als spanningsingang)
  • CE: CE
  • Aansluittechniek: Aansluittechniek
  • Opmerking over de toepassing: Alleen voor industrieel gebruik
  • Beveiligd tegen kortsluiting: ja
  • Printaansluiting: Printaansluiting
  • Analoog: Analoog
  • Stroom: Max. 30 mA (sensorvoeding per kanaal)
  • Montage-instructie: Let op de coating
  • Gebruikshoogte: ≤ 2000 m (boven NN)
  • Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
  • Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
  • Veiligheidsschakeling: Overbelastingsbeveiliging overbelastingsdetectie bij insluiten 38 mA
  • Statusweergave: 4 x LED (geel, rood)
  • Aanwijzing: A1/A2
  • Toepassing: Analoog IN
  • Voeding: Voeding
  • Kleur (behuizing): Geel (RAL 1018)
  • Inschakelstroom: Max. 14 A (Δt = 1 ms bij US)
  • Weergave van de bedrijfsspanning: 1 x LED (groen)
  • Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 6 A)
  • Nominale stroom stuurvoeding is: type. 82 mA (zonder sensorvoeding);type. 212 mA (met sensorvoeding)
  • Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
  • Tijden: Tijden
  • Nominale bedrijfsmodus: 100 % ED
  • Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstoten en behuizingen;galvanische scheiding, 0,5 kV functieisolatie tussen logica en analoge ingangen en de analoge ingangen onderling
  • Filtertijd: type. 5 ms (bij spanningsdalingen bij de VS)
  • Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
  • Performance Level (PL): e (2-kanaals schakeling);d (1-kanaals schakeling)
  • Safety Integrity Level (SIL): 3 (2-kanaals schakeling);2 (1-kanaals schakeling)
  • Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
  • Beschermingsklasse inbouwplaats minimaal: IP54
  • Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
  • BENAMING INGANG: IN S1, IN S2, IN S3, IN S4
  • Ingangsweerstand stroomingang: 290 Ω ±25 % (incl. interne veiligheidsschakeling)
  • Max. Toegestane stroom: Max. 35 mA (als stroomingang)
  • Grensfrequentie (3 dB): 160 Hz (RC-Low Pass,1. Orde, als stroomingang);4 Hz (RC-laagdoorlaatfilter, als spanningsingang)
  • Stroom ingangssignaal: 0 mA - 25 mA (meetbereik);0 mA ... 20 mA (configureerbaar meetbereik met diagnosebereik 20,1 mA ... 23 mA);4 mA ... 20 mA (configureerbaar meetbereik met diagnosebereik 20,1 mA ... 23 mA (bovengrens), 2,5 mA ... 3,8 mA (ondergrens))
  • Beschrijving van de ingang: Veiligheidsgerichte analoge ingangen, configureerbaar als stroom- of spanningsingangen, potentiaalgescheiden
  • Aantal ingangen: 4
  • Ingangssignaal spanning: 0 V ... 12 V (meetbereik);0 V ... 10 V (configureerbaar meetbereik met diagnosebereik 10,05 V ... 11,5 V (bovengrens), 0,1 V (ondergrens)
  • Nauwkeurigheid: type. ± 2% (als stroomingang, ten opzichte van de eindwaarde van het meetbereik);max. ± 2,5% (als voedingsingang);type. ± 1% (als spanningsingang, ten opzichte van de eindwaarde van het meetbereik);max. ± 1,5% (als spanningsingang)
  • Voedingsspanning: 24 V DC ±3 %
  • insteekbaar: ja
  • Aansturing: 1- en 2-kanaals
  • Stroomverbruik aan US: type. 1,96 W (zonder sensorvoeding);type. 5,08 W (met sensorvoeding)
  • Stopcategorie: 0
  • Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
  • Reactietijd: Zie gebruikershandboek
  • Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
  • Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
  • Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
  • Ingangsweerstand spanningsingang: 185 kΩ ±25 %
  • Aanwijzing voor de aansluittechniek: Afgeschermd
  • Bemonsteringsfrequentie: 2,5/5/10/16,6/20/50/2000/4000/800/1000/400/100/200/60 Hz
  • Toegestane spanning: Max. 24 V (als voedingsingang);max. 14 V (als spanningsingang)
  • Resolutie A/D-omvormer: 16 bits
  • Resolutie (stroom): 381 na
  • Resolutie (spanning): 152 µV
  • Temperatuurcoëfficiënten: type. ± 0,07 %/K;max. ± 0,07 %/K
  • Toegestane kabellengte: Max. 100 m (per ingang)
  • SENSORVOEDING: OUT S1/0V ...OUT S4/0V: SENSORVOEDING: OUT S1/0V ...OUT S4/0V
  • Beschrijving: Sensorvoedingsspanning per analoge ingang
Soortnaam

Uitbreidingsmodule

Aantal analoge ingangen (max.)

4

Aantal ingangen (max.)

4

Voedingsspanning

24 V/DC

Hoogte

107.74 mm

113.6 mm

Breedte

22.61 mm

IP20

Afm.

(l x b x h) 113.6 x 22.61 x 107.74 mm

Aansluiting

Push-in-aansluiting

Fabrikantnr.

1104986

Type

PSR-M-EF7-SAI4-PI

Montage

DIN-rail montage

Max. omgevingstemperatuur

55 °C

Min. omgevingstemperatuur

-10 °C

Diepte

113.6 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Uitbreidingsmodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Uitbreidingsmodule 24 V/DC

Omschrijving

Veilige uitbreidingsmodule met 4 veilige analoge ingangen, 0 V ... 10 V, 0 mA of 4 mA ... 20 mA, bus-interface, tot CAT. 4/PL e, SIL 3, insteekbare push-in-klem, bus-connector is bij

De teksten voor dit artikel zijn automatisch vertaald.
