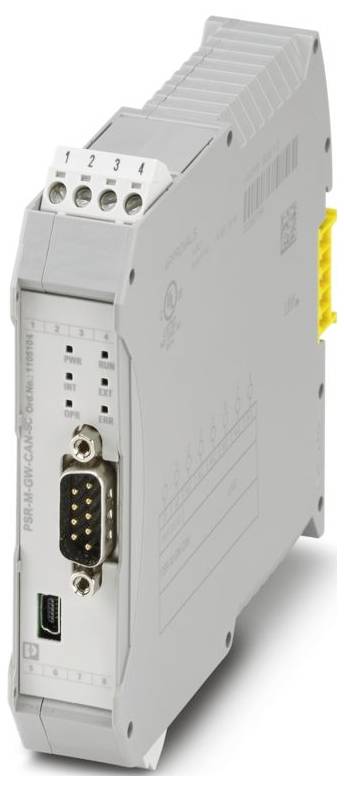

Phoenix Contact PSR-M-GW-CAN-SC 1105104 Data-interface 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 384,30 / Stuk)
€ 384,30
excl. btw
Gratis verzending*
Technische specificaties
- Aansluitmethode: USB 2.0 Hi-Speed
- Schroefdraad: M3
- Aanhaalmoment: 0,5 ... 0,6 Nm
- Breedte: 22,61 mm
- Hoogte: 112,58 mm
- Diepte: 115,95 mm
- Materiaal behuizing: Polyamide PA niet versterkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 1 W.
- Beschermingsklasse: III (en 50178)
- Communicatieprotocol: CANopen®
- CE: CE
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
- Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
- Veiligheidsschakeling: Seriële ompoolbeveiliging;onderdrukkingsdiode
- Statusweergave: 1 x LED (groen), 1 x LED (groen, rood) 1 x LED (rood)
- Aanwijzing: A1/A2
- Voeding: Voeding
- Kleur (behuizing): Grijs (RAL 7042)
- Inschakelstroom: < 2,2 A (Δt = 1 ms bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 4 A)
- Nominale stroom stuurvoeding is: type. 35 mA (zonder netwerkaansluiting);type. 40 mA (bij netwerkaansluiting)
- Aantal aansluitingen: 1
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV
- Filtertijd: type. 5 ms (bij spanningsdalingen bij de VS)
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
- Overdrachtssnelheid: 1 Mbit/s
- Foutindicatie: 2x LED (rood)
- Stroomverbruik aan US: type. 1 W (bij netwerkaansluiting)
- Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
- Gegevens: Service-interface: Gegevens: Service-interface
- Kabellengte max.: 3 m
- Gegevens: Netwerkinterface: Gegevens: Netwerkinterface
- Soortnaam
Data-interface
- Interfaces
USB 2.0 Hi-Speed
- Voedingsspanning
24 V/DC
- Hoogte
112.58 mm
115.95 mm
- Breedte
22.61 mm
IP20
- Afm.
(l x b x h) 115.95 x 22.61 x 112.58 mm
- Aansluiting
Schroefaansluiting
- Display
Ja
- Fabrikantnr.
1105104
- Type
PSR-M-GW-CAN-SC
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
- Diepte
115.95 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564238 Phoenix Contact PSR-M-GW-CAN-SC 1105104 Data-interface 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564238 Phoenix Contact PSR-M-GW-CAN-SC 1105104 Data-interface 24 V/DC
Omschrijving
Gateway voor de aansluiting van een PSR-M-basismodule op een bovenliggende besturing, CANopen®, TBUS-interface, insteekbare schroefklem, bus-verbinder is bij de hand
