Name: Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Data-interface 24 V/DC
Brand: Phoenix Contact
SKU: 3563963
Availability: BackOrder

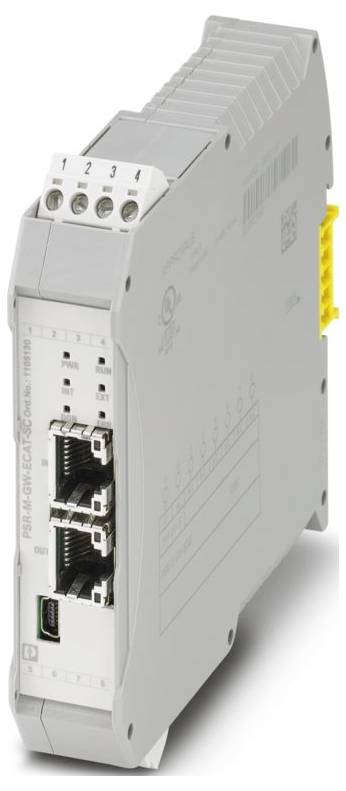

Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Data-interface 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 17 dec.

Aantal

Stuk(s)

Totaal (€ 465,00 / Stuk)

€ 465,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aansluitmethode: USB 2.0 Hi-Speed
Schroefdraad: M3
Aanhaalmoment: 0,5 ... 0,6 Nm
Breedte: 22,61 mm
Hoogte: 112,58 mm
Diepte: 113,6 mm
Materiaal behuizing: Polyamide PA niet versterkt
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
Opmerking: IN, OUT
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, 2 g.
Isoleerlengte: 7 mm
Inbouwpositie: Verticaal of horizontaal
Maximaal verliesvermogen bij nominale voorwaarde: 1,7 W.
Beschermingsklasse: III (en 50178)
Communicatieprotocol: EtherCAT®
CE: CE
Opmerking over de toepassing: Alleen voor industrieel gebruik
Gebruikshoogte: ≤ 2000 m (boven NN)
Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
Veiligheidsschakeling: Seriële ompoolbeveiliging;onderdrukkingsdiode
Statusweergave: 1 x LED (groen), 1 x LED (groen, rood) 1 x LED (rood)
Aanwijzing: A1/A2
Voeding: Voeding
Kleur (behuizing): Grijs (RAL 7042)
Inschakelstroom: < 2,2 A (Δt = 1 ms bij US)
Weergave van de bedrijfsspanning: 1 x LED (groen)
Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 4 A)
Aantal aansluitingen: 1
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning / isolatie: Basisisolatie 4 kV
Filtertijd: type. 5 ms (bij spanningsdalingen bij de VS)
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
Foutindicatie: 2x LED (rood)
Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
Gegevens: Service-interface: Gegevens: Service-interface
Kabellengte max.: 3 m
Gegevens: Netwerkinterface: Gegevens: Netwerkinterface

Soortnaam: Data-interface

Interfaces: USB 2.0 Hi-Speed
RJ45

Voedingsspanning: 24 V/DC

Hoogte: 112.58 mm

: 113.6 mm

Breedte: 22.61 mm

: IP20

Afm.: (l x b x h) 113.6 x 22.61 x 112.58 mm

Aansluiting: Schroefaansluiting

Fabrikantnr.: 1105130

Type: PSR-M-GW-ECAT-SC

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Diepte: 113.6 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563963 Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Data-interface 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563963 Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Data-interface 24 V/DC

Omschrijving

Gateway voor de aansluiting van een PSR-M-basismodule op een bovenliggende besturing, EtherCAT®, bus-interface, insteekbare schroefklem, bus-verbinder is bij de hand
