Name: Phoenix Contact PSR-M-TBUS2-PI 1105098 Uitbreidingsmodule 24 V/DC
Brand: Phoenix Contact
SKU: 3564152
Availability: BackOrder

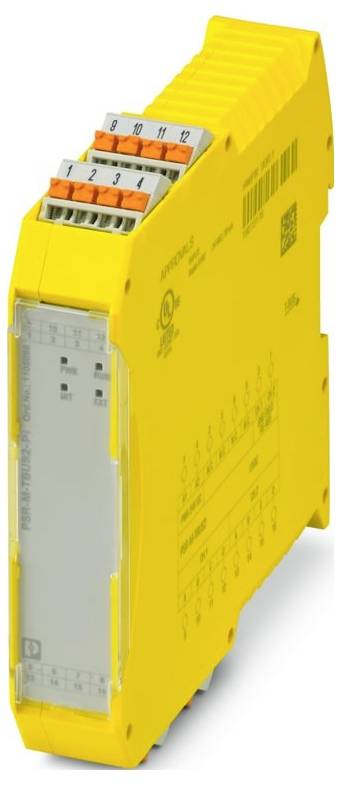

Phoenix Contact PSR-M-TBUS2-PI 1105098 Uitbreidingsmodule 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 299,00 / Stuk)

€ 299,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aansluitmethode: Klem
Breedte: 22,61 mm
Hoogte: 107,74 mm
Diepte: 113,6 mm
Materiaal behuizing: Polyamide PA niet versterkt
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
Opmerking: Houd u aan de vereisten voor de transmissiekabel volgens het hoofdstuk "bedrading" van het gegevensblad.
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, 2 g.
Isoleerlengte: 10 mm
Inbouwpositie: Verticaal of horizontaal
Maximaal verliesvermogen bij nominale voorwaarde: 0,8 W.
Beschermingsklasse: III
Communicatieprotocol: RS-485
CE: CE
Opmerking over de toepassing: Alleen voor industrieel gebruik
Gebruikshoogte: ≤ 2000 m (boven NN)
Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
Veiligheidsschakeling: Seriële ompoolbeveiliging;varistor
Statusweergave: 1 x LED (groen)
Aanwijzing: A1/A2
Toepassing: Lokale busverlenging
Voeding: Voeding
Kleur (behuizing): Geel (RAL 1018)
Inschakelstroom: Max. 8 A (Δt = 200 µs bij US)
Weergave van de bedrijfsspanning: 1 x LED (groen)
Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 1 A)
Nominale stroom stuurvoeding is: type. 33 mA (bij US)
Aantal aansluitingen: 2
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstoten en behuizing
Filtertijd: type. 20 ms (bij spanningsdalingen bij de VS)
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
Foutindicatie: 2x LED (rood)
Stroomverbruik aan US: type. 0,8 WL
Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
Te sluiten rem: Vastsluitende rem
Gegevens: Lokale busuitbreiding: Gegevens: Lokale busuitbreiding

Soortnaam: Uitbreidingsmodule

Voedingsspanning: 24 V/DC

Hoogte: 107.74 mm

: 113.6 mm

Breedte: 22.61 mm

: IP20

Afm.: (l x b x h) 113.6 x 22.61 x 107.74 mm

Aansluiting: Push-in-aansluiting

Fabrikantnr.: 1105098

Type: PSR-M-TBUS2-PI

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Diepte: 113.6 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3564152 Phoenix Contact PSR-M-TBUS2-PI 1105098 Uitbreidingsmodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564152 Phoenix Contact PSR-M-TBUS2-PI 1105098 Uitbreidingsmodule 24 V/DC

Omschrijving

Veilige uitbreidingsmodule voor lokale busverlenging, 2 functiekanalen, bus-interface, tot SIL 3, CAT. 4/PL e, insteekbare push-in-klem, bus-connector is bij
