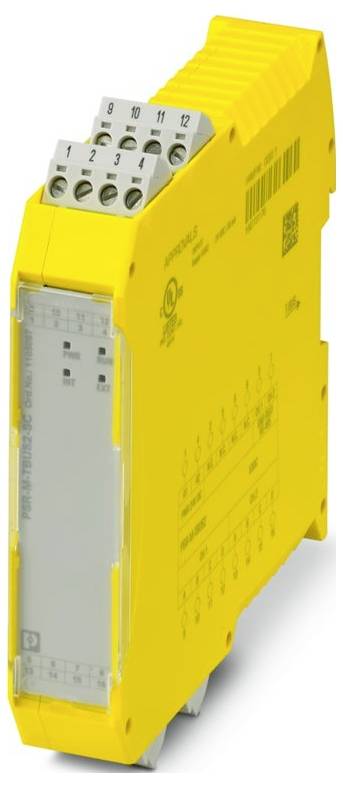

Phoenix Contact PSR-M-TBUS2-SC 1105097 Uitbreidingsmodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 247,11 / Stuk)
€ 247,11
excl. btw
Gratis verzending*
Technische specificaties
- Aansluitmethode: Klem
- Schroefdraad: M3
- Aanhaalmoment: 0,5 ... 0,6 Nm
- Breedte: 22,61 mm
- Hoogte: 112,58 mm
- Diepte: 113,6 mm
- Materiaal behuizing: Polyamide PA niet versterkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -10 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
- Opmerking: Houd u aan de vereisten voor de transmissiekabel volgens het hoofdstuk "bedrading" van het gegevensblad.
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 0,8 W.
- Beschermingsklasse: III
- Communicatieprotocol: RS-485
- CE: CE
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
- Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
- Veiligheidsschakeling: Seriële ompoolbeveiliging;varistor
- Statusweergave: 1 x LED (groen)
- Aanwijzing: A1/A2
- Toepassing: Lokale busverlenging
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Max. 8 A (Δt = 200 µs bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 1 A)
- Nominale stroom stuurvoeding is: type. 33 mA (bij US)
- Aantal aansluitingen: 2
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstoten en behuizing
- Filtertijd: type. 20 ms (bij spanningsdalingen bij de VS)
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
- Foutindicatie: 2x LED (rood)
- Stroomverbruik aan US: type. 0,8 WL
- Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
- Te sluiten rem: Vastsluitende rem
- Gegevens: Lokale busuitbreiding: Gegevens: Lokale busuitbreiding
- Soortnaam
Uitbreidingsmodule
- Voedingsspanning
24 V/DC
- Hoogte
112.58 mm
113.6 mm
- Breedte
22.61 mm
IP20
- Afm.
(l x b x h) 113.6 x 22.61 x 112.58 mm
- Aansluiting
Schroefaansluiting
- Display
Ja
- Fabrikantnr.
1105097
- Type
PSR-M-TBUS2-SC
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
- Diepte
113.6 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564177 Phoenix Contact PSR-M-TBUS2-SC 1105097 Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564177 Phoenix Contact PSR-M-TBUS2-SC 1105097 Uitbreidingsmodule 24 V/DC
Omschrijving
Veilige uitbreidingsmodule voor lokale busverlenging, 2 functiekanalen, bus-interface, tot SIL 3, CAT. 4/PL e, insteekbare schroefklem, bus-connector is bij
