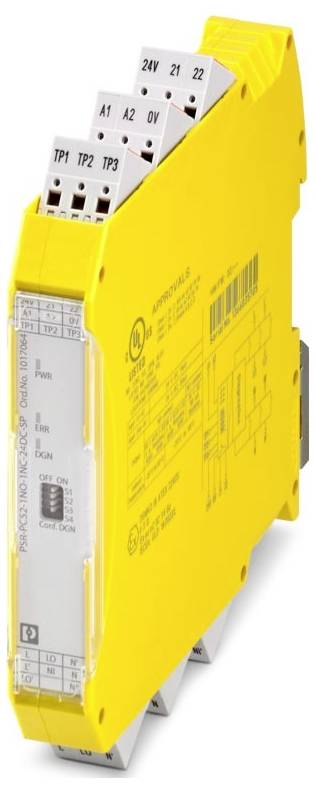

Phoenix Contact PSR-PC52-1NO-1NC-24DC-SP Koppelrelais Voedingsspanning (num): 24 V/DC 1x NC (b x h x d) 17.5 x 117.4 x 1
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Koppelrelais
Aansluiting
Push-In-Klem
Voedingsspanning
24 V/DC
Type
PSR-PC52-1NO-1NC-24DC-SP
Datasheet (PDF)
Aantal
Totaal (€ 252,07 / Stuk)
€ 252,07
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: PSRmini
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 17,5 mm
- Hoogte: 117,4 mm
- Diepte: 114.5 mm
- Materiaal behuizing: Frianyl A63 RV0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 65 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 8 mm
- Inbouwpositie: Verticaal of horizontaal
- ATEX: ATEX
- IECEX: IECEX
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
- Identificatie: Ex ec NC IIC T4 GC
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 3,8 W (bij UB = 26,4 V DC, UBD = 26,4 V DC, IL = 3 A)
- Luchtdruk (werking): 79 kPa ... 106 kPa
- CE: CE
- Certificaat: 2022122304115696
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: type. 20 mA (ingang TP1);type. 20 mA (ingang TP2);type. 30 mA (ingang TP3)
- Printaansluiting: Printaansluiting
- Schakelfrequentie: max. 0,5 Hz
- Montage-instructie: Zie Derating-curve
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Schok: 15g, 11 ms
- Veiligheidsschakeling: Overspanningsbeveiliging | onderdrukkingsdiode 36 V.
- Statusweergave: 1 x LED (groen)
- Schakelspanning: Min. 16 V AC/DC;MAX. 250 V AC;max. 125 V DC
- Naam: 24V/0V
- Toepassing: Veilig inschakelen;laag verzoek;ex
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Luchtdruk (opslag/transport): 79 kPa ... 106 kPa
- Inschakelstroom: ≤ 800 mA (Δt voor het inbranden van 100 ms)
- Beschrijving van de uitgang: Geen veiligheidsopenercontact
- Weergave van de bedrijfsspanning: 1 x LED (geel)
- Contactuitvoering: 1 meldestromenpad
- Grensstroom: 3 A (let op de derating, het lasttype en de lastspanning)
- Nominale isolatiespanning: 250 V AC
- NOMINALE SPANNING VOOR BESTURINGSCIRCUITS US: 24 V DC -15 % / +10%
- Nominale stroom stuurvoeding is: type. 75 mA
- Levensduur mechanisch: Ca. 5x 107 schakelcycli
- Terugvaltijd typisch: type. 30 ms (bij aansturing via A1-A2)
- Contactmateriaal: AgNi, huidvriendelijk verguld, AG-legering
- CCC / China-ex: CCC / China-ex
- Relaistype: Elektromechanisch relais
- Tijden: Tijden
- Typ. Aantredingstijd bij US: type. 100 ms (bij aansturing via A1-A2)
- Hersteltijd: 1 s (bij activering via A1-A2);3 s (gereedtijd van de diagnose na het instellen van UD)
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstootspanningen en behuizingen;veilige scheiding, versterkte isolatie 6 kV van (A1/A2, 24V/0V, 21/22 en TP1/TP2/TP3) voor vrijgavevermogen (L, L', LO, LO', NI, NI', N,N')
- Filtertijd: 2 ms (bij A1-A2 bij spanningsdalingen bij US);max. 2 ms (bij A1-A2 | Low-test pulse breedtes);≥ 100 ms (bij A1-A2 | Low-test pulse rate);max. 17 ms (bij A1-A2 | High-testpulserende breedte);≥ 800 ms (bij A1-A2 | High-testpulssnelheid)
- Stroomverbruik aan UD: type. 0,9 W (bij UD | off-state)
- Aantal uitgangen: 1 (zonder aarzeling, potentiaalvrij)
- Schakelvermogen: Min. 1 W.
- Quadr. Som stroom: 9 A2 (let op de derating)
- Safety Integrity Level (SIL): 3
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Aantal ingangen: 3
- Foutindicatie: 1 x LED (rood)
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 2 W (bij US/UD | on-state)
- DIAGNOSEVOEDINGSSPANNING UD: 24 V DC -20 % / +25 %
- Ingangsstroom naar UD: 35 mA (bij UD = 24 V);45 mA (bij UD = 19 V);25 mA (bij UD = 30 V)
- Inschakelstroom op UD: 1,5 A (Δt < 10 µs)
- Veiligheidstechnische gegevens: En 50156-2: Veiligheidstechnische gegevens: En 50156-2
- Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
- Kortsluitbeveiliging: nee
- UL ex, USA / Canada: UL ex, USA / Canada
- Milieutest: Milieutest
- Digitaal: Testpunten voor proef-test (T1, T2, T3): Digitaal: Testpunten voor proef-test (T1, T2, T3)
- RELAIS: INSCHAKELSIGNAAL (L-LO-NI-N / L'-LO'-NI'-N'): RELAIS: INSCHAKELSIGNAAL (L-LO-NI-N / L'-LO'-NI'-N')
- Relais: MeldestroV (21/22): Relais: MeldestroV (21/22)
- Schakelstroom: max. 100 mA
Piece
- Soortnaam
Koppelrelais
- Type
PSR-PC52-1NO-1NC-24DC-SP
- Aansluiting
Push-In-Klem
- Voedingsspanning
24 V/DC
- Response-tijd
100 ms
1x NC
- Schakelspanning (max.)
250 V/AC
125 V/DC
- Schakelstroom (max.)
100 mA
- Safety Integrity Level
SIL 3
- Toelatingen (sensor)
CE
IP20
- Bedrijfstemperatuur (min.)
-25 °C
- Bedrijfstemperatuur (max.)
60 °C
- Diepte
114.5 mm
- Breedte
17.5 mm
- Hoogte
117.4 mm
- Afm.
(b x h x d) 17.5 x 117.4 x 114.5 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3561808 Phoenix Contact PSR-PC52-1NO-1NC-24DC-SP Koppelrelais Voedingsspanning (num): 24 V/DC 1x NC (b x h x d) 17.5 x 117.4 x 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3561808 Phoenix Contact PSR-PC52-1NO-1NC-24DC-SP Koppelrelais Voedingsspanning (num): 24 V/DC 1x NC (b x h x d) 17.5 x 117.4 x 1
Omschrijving
Koppelrelais voor galvanische scheiding en vermogensaanpassing voor SIL 3 F&G-toepassingen, low-demand, lastdiagnose in off- en on-state op draadbreuk en kortsluiting, 1 vrijgavepad, testpulsfilter, insteekbare push-in-klem, breedte 17,5 mm
