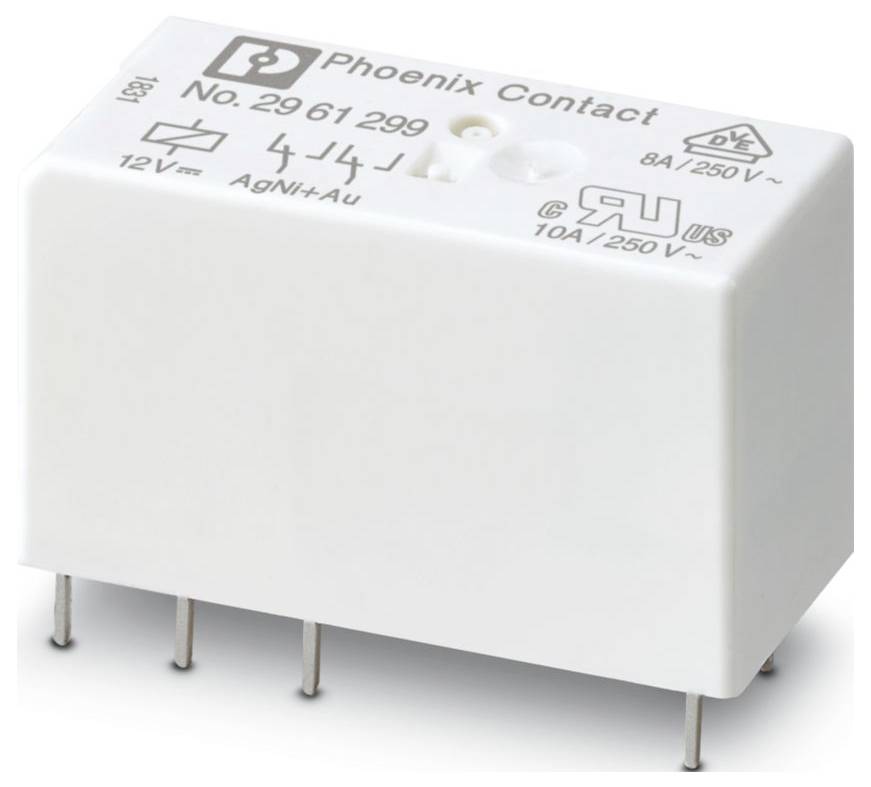

Phoenix Contact REL-MR- 12DC/21-21AU Miniatuurrelais Nominale spanning: 12 V/DC 2x wisselcontact 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Miniatuurrelais
Contactsoort
2x wisselcontact
Nominale spanning
12 V/DC
Schakelspanning (max.)
250 V/AC
Type
REL-MR- 12DC/21-21AU
Datasheet (PDF)
9 Set(s)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 46,27
3
3% = € 1,50
€ 44,77
5
5% = € 2,10
€ 44,17
10
5% = € 2,50
€ 43,77
25
6% = € 2,96
€ 43,31
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 4,63 / Stuk)
€ 46,27
excl. btw
Slechts 9 Set(s) beschikbaar
Technische specificaties
- Aansluitmethode: Stek/soldeeraansluiting
- Breedte: 12,7 mm
- Hoogte: 29 mm
- Diepte: 15,7 mm
- Kleur: Wit (RAL 9010)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsgraad: RT III.
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: IEC 60664;en 50178;en 61810-1
- Opmerking: De volgende waarden gelden voor beschadigde goudslaag
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Inbouwpositie: willekeurig
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 0,4 W.
- Bedrijfsmodus: 100% ED
- Ingangsspanningsbereik: 7,8 V DC ... 29,76 V DC
- Montage-instructie: Uitbreidbaar zonder afstand (>70 °C ≥ 2,5 mm)
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning maximaal: 250 V.
- Inschakelstroom maximaal: 15 A (300 ms)
- Isolatie: basisisolatie
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 05.09.2025
- NOMINALE INGANGSSPANNING UN: 12 V DC
- Typische ingangsstroom bij UN: 33 mA
- Uitvoering contacten: 2 wisselcontacten.
- Continue grensstroom: 8 A
- Schakelen: Schakelen
- Levensduur mechanisch: 3x 107 schakelcycli
- Testspanning (wikkeling/contact): 5 kV AC (50 Hz, 1 min.)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (poling): Ongepolst
- Responstijd typisch: 7 ms
- Typische terugvaltijd: 3 ms
- Spoelweerstand: 360 Ω ± 10 % (bij 20 °C)
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgNi
- Schakelspanning minimaal: 5 V (bij 10 mA)
- Schakelstroom minimaal: 10 mA (bij 5 V)
- Uitschakelvermogen (ohmse belasting) maximaal: 190 W (bij 24 V DC);85 W (bij 48 V DC);60 W (bij 60 V DC);44 W (bij 110 V DC);60 W (bij 220 V DC);2000 VA (bij 250 V AC)
- Schakelvermogen minimaal: 0,12 W
- Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,2 A (bij 250 V, DC13);2 A (bij 24 V, AC15);2 A (bij 120 V, AC15);2 A (bij 250 V, AC15)
- Levensduur elektrisch: Zie diagram
- Testspanning (contact/contact): 2,5 kV AC (50 Hz, 1 min.)
- Testspanning (open contact): 1 kV (50 Hz, 1 min.)
- Schakelen: Bij vernielde goudslaag: Schakelen: Bij vernielde goudslaag
- Soortnaam
Miniatuurrelais
- Type
REL-MR- 12DC/21-21AU
- Aansluiting
Steken
Solderen
- Bedrijfsspanning (min.)
7.8 V/DC
- Bedrijfsspanning (max.)
29.76 V/DC
- Response-tijd
7 ms
- Afvalvertraging
3 ms
2x wisselcontact
- Contactmateriaal
AgNi, zwaarverguld
- Nominale spanning
12 V/DC
- Schakelspanning (max.)
250 V/AC
- Max. schakelvermogen
2000 VA
- Spoelvermogen
0.4 W
- Bijzonderheden
Wasdicht (RT III)
RT III
- Max. temperatuur
85 °C
- Min. temperatuur
-40 °C
15.7 mm
- Breedte
12.7 mm
- Hoogte
29 mm
- Afm.
(l x b x h) 15.7 x 12.7 x 29 mm
- Inhoud
10 stuk(s)
- Diepte
15.7 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580406 Phoenix Contact REL-MR- 12DC/21-21AU Miniatuurrelais Nominale spanning: 12 V/DC 2x wisselcontact 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580406 Phoenix Contact REL-MR- 12DC/21-21AU Miniatuurrelais Nominale spanning: 12 V/DC 2x wisselcontact 10 stuk(s)
Omschrijving
Insteekbaar miniatuurvermogensrelais, met meerlagig-goudcontact, 2 wisselcontacten, ingangsspanning 12 V DC
