ElektromechanicaRelaisPrintrelais, steekrelais

Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1x wisselcontact 10 stuk(s) Piece

Een klein elektrisch relaismodule met meerdere metalen pinnen en opdrukken die verschillende spanning- en stroomsterktegegevens weergeven.
Technische tekening van een rechthoek met een rij gaten, afmetingen: 1,2 cm hoogte, 1,1 cm afstand tussen drie parallelle lijnen, vier gaten aan de binnenkant.

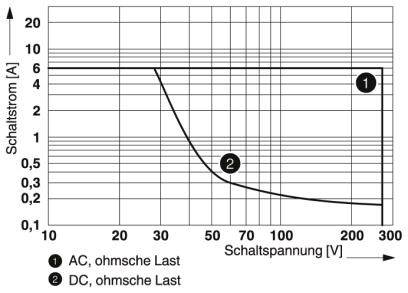

Diagram toont schakelstroom [A] tegen schakelvoltage [V] voor AC en DC ohmse belastingen. Curve daalt bij toenemende spanning.

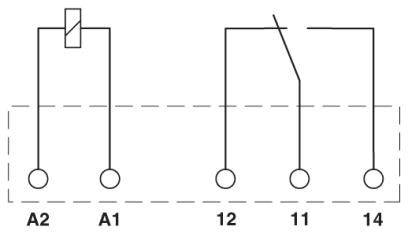

'Symbooldiagram van een elektrische schakelaar met spoel links en schakelcontact rechts. Aansluitingen: A2, A1, 12, 11, 14.'

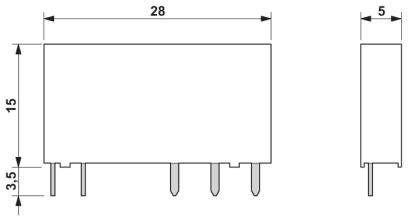

Afmetingsdiagram van een elektrisch onderdeel. Links: breedte 28 mm, hoogte 15 mm, bodemafstand 3,5 mm. Rechts: diepte 5 mm.
Diagram toont de afhankelijkheid van U/UN van de temperatuur TU in °C. Lijn A daalt, lijn B stijgt, beide kruisen elkaar rond 65 °C.
1/6
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Relais
Nominale spanning spoel
18 V/DC
Contactsoort
1x wisselcontact
Schakelspanning (max.)
250 V DC/AC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 6 nov.
10 Set(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 83,99 / Stuk)
€ 83,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Slechts 10 Set(s) beschikbaar
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Beschermingsklasse: RT III
  • Typische ingangsstroom bij UN: 9 mA
  • Schakelspanning: min. 5 V (bij 100 mA)
  • Schakelstroom: min. 10 mA (bij 12 V)
  • Inschakelstroom maximaal: 10 A (4 s)
  • Uitschakel vermogen (ohmse belasting) maximaal:
  • 140 W (bij 24 V DC)
  • 18 W (bij 60 V DC)
  • 23 W (bij 110 V DC)
  • 40 W (bij 220 V DC)
  • Verontreinigingsgraad: 3
  • Overspanningscategorie: III

Piece

Soortnaam

Relais

Type

REL-MR- 18DC/21

Nominale spanning spoel

18 V/DC

1x wisselcontact

Contactmateriaal

AgSnO

Schakelspanning (max.)

250 V DC/AC

Schakelstroom (max.)

6 A

Max. schakelvermogen

140 W

Aansluiting

Solderen

Response-tijd

5 ms

Afvalvertraging

2.5 ms

Mechanische levensduur

2x 10 7 schakelcycli

Bijzonderheden

Wasdicht (RT III)

Min. temperatuur

-40 °C

Max. temperatuur

+85 °C

Breedte

5 mm

Hoogte

28 mm

Diepte

15 mm

Afm.

(b x h x d) 5 x 28 x 15 mm

Inhoud

10 stuk(s)

Conform RoHS

Ja

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1x wisselcontact 10 stuk(s) Piece

Datablad 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1x wisselcontact 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1x wisselcontact 10 stuk(s) Piece

Omschrijving

Vermogenscontacten tot 6 A.
