Afbeelding vergelijkbaar

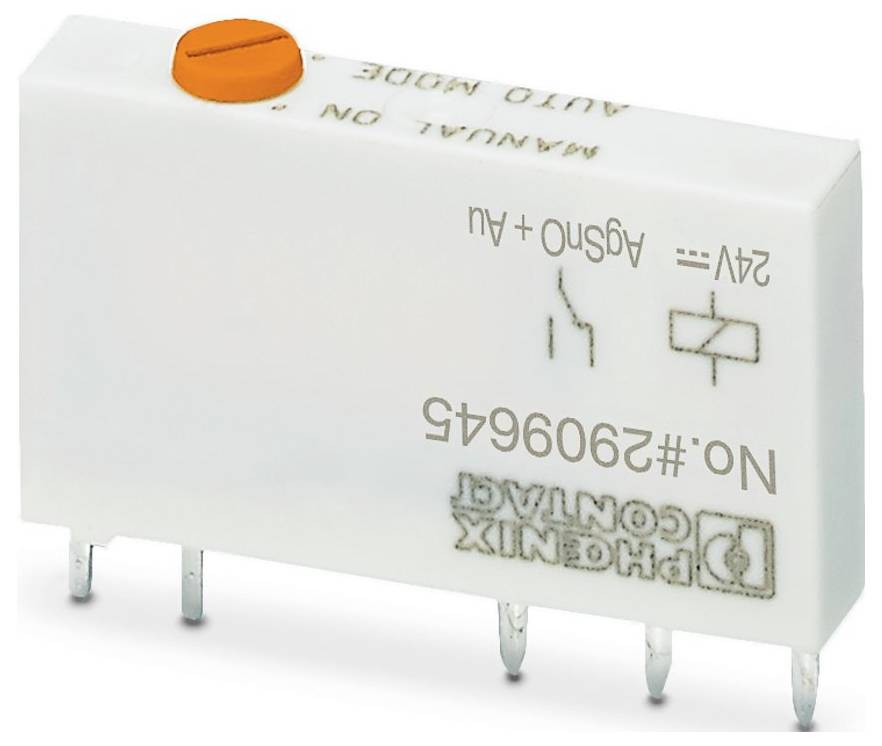

Phoenix Contact REL-MR- 24DC/21AU/MS Miniatuurrelais Nominale spanning: 24 V/DC 1x wisselcontact 10 stuk(s)
Soortnaam
Miniatuurrelais
Contactsoort
1x wisselcontact
Nominale spanning
24 V/DC
Schakelspanning (max.)
250 V/AC
Type
REL-MR- 24DC/21AU/MS
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 99,99 / Stuk)
€ 99,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aansluitmethode: Stek/soldeeraansluiting
- Breedte: 5 mm
- Hoogte: 28 mm
- Diepte: 16 mm
- Kleur: Wit (RAL 9010)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsgraad: RT II.
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: IEC 60664;en 50178;en 61810-1
- Opmerking: De volgende waarden gelden voor beschadigde goudslaag
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Inbouwpositie: willekeurig
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 0,17 W.
- Bedrijfsmodus: 100% ED
- Ingangsspanningsbereik: 14,4 V DC ... 66 V DC
- Montage-instructie: koppelbaar zonder afstand
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning maximaal: 250 V AC
- Inschakelstroom maximaal: 50 mA
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 05.09.2025
- NOMINALE INGANGSSPANNING UN: 24 V DC
- Ingangsspanningsbereik ten opzichte van VN: Zie diagram
- Typische ingangsstroom bij UN: 7 mA
- Contactuitvoering: 1 wisselaar.
- Continue grensstroom: 6 A
- Schakelen: Schakelen
- Levensduur mechanisch: 1x 107 schakelcycli
- Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (poling): Ongepolst
- Responstijd typisch: 5 ms
- Typische terugvaltijd: 2,5 ms
- Spoelweerstand: 3390 Ω ± 10 % (bij 20 °C)
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgSnO
- Schakelspanning minimaal: 5 V (bij 100 mA)
- Schakelstroom minimaal: 10 mA (bij 12 V)
- Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);20 W (bij 48 V DC);18 W (bij 60 V DC);23 W (bij 110 V DC);40 W (bij 220 V DC);1500 VA (bij 250 V AC)
- Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)
- Schakelen: Bij vernielde goudslaag: Schakelen: Bij vernielde goudslaag
- Motorbelasting conform UL 508: 1/4 HP, 240 ... 277 V AC (NO- contact);1/6 HP, 240 ... 277 V AC (NC)
- Soortnaam
Miniatuurrelais
- Type
REL-MR- 24DC/21AU/MS
- Aansluiting
Steken
Solderen
- Bedrijfsspanning (min.)
14.4 V/DC
- Bedrijfsspanning (max.)
66 V/DC
- Response-tijd
5 ms
- Afvalvertraging
2.5 ms
1x wisselcontact
- Contactmateriaal
AgSnO + hardverguldsel
- Nominale spanning
24 V/DC
- Schakelspanning (max.)
250 V/AC
- Max. schakelvermogen
1500 VA
- Spoelvermogen
0.17 W
- Bijzonderheden
Opsteekbaar
Relais-bescherming RT II
- Max. temperatuur
85 °C
- Min. temperatuur
-40 °C
16 mm
- Breedte
5 mm
- Hoogte
28 mm
- Afm.
(l x b x h) 16 x 5 x 28 mm
- Inhoud
10 stuk(s)
- Diepte
16 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Miniatuurrelais Nominale spanning: 24 V/DC 1x wisselcontact 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Miniatuurrelais Nominale spanning: 24 V/DC 1x wisselcontact 10 stuk(s)
Omschrijving
Insteekbaar miniatuurvermogensrelais, met meerlagig-goudcontact, 1 wisselcontact, handbediening, ingangsspanning 24 V DC
