Name: Phoenix Contact REL-MR- 48DC/21 Miniatuurrelais Nominale spanning: 48 V/DC 1x wisselcontact 10 stuk(s)
Brand: Phoenix Contact
SKU: 3580397
Availability: SoldOut

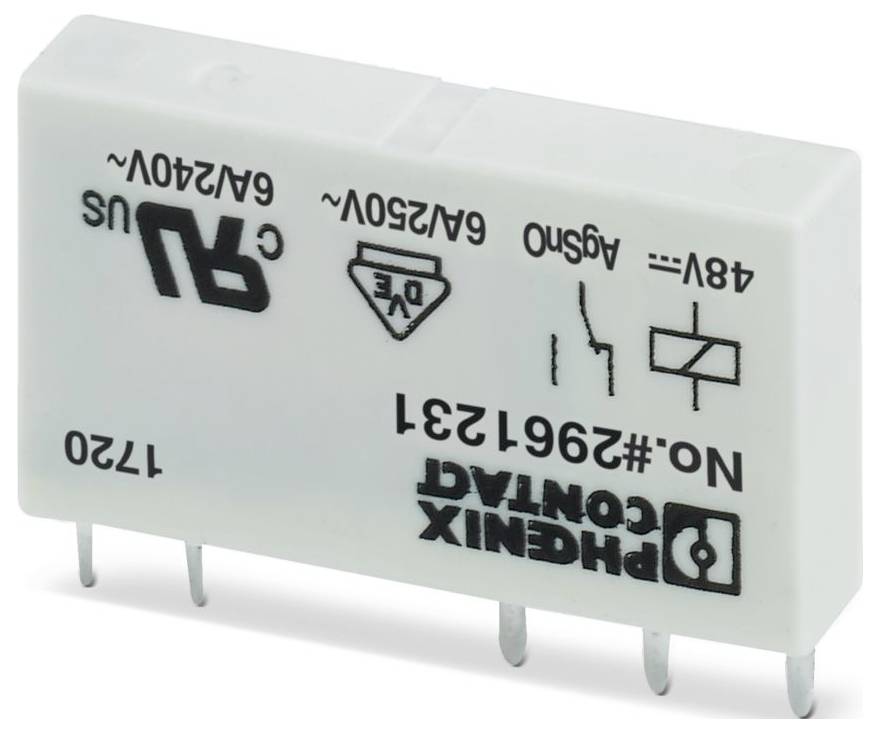

Een rechthoekige relaiscomponent met het label 'Phoenix Contact', met elektrische specificaties zoals '6A/250V AC' en '48V'.

Afbeelding vergelijkbaar

Soortnaam

Miniatuurrelais

Contactsoort

1x wisselcontact

Nominale spanning

48 V/DC

Schakelspanning (max.)

250 V DC/AC

Type

REL-MR- 48DC/21

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 124,99 / Stuk)

€ 124,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aansluitmethode: Stek/soldeeraansluiting
Breedte: 5 mm
Hoogte: 28 mm
Diepte: 15 mm
Kleur: Wit (RAL 9010)
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsgraad: RT III.
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60664;en 50178;en 61810-1
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 3
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,22 W.
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 28,8 V DC ... 132 V DC
Montage-instructie: koppelbaar zonder afstand
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Inschakelstroom maximaal: 10 A (4 s)
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 05.09.2025
NOMINALE INGANGSSPANNING UN: 48 V DC
Typische ingangsstroom bij UN: 4,5 mA
Contactuitvoering: 1 wisselaar.
Continue grensstroom: 6 A
Schakelen: Schakelen
Levensduur mechanisch: 2x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (poling): Ongepolst
Responstijd typisch: 5 ms
Typische terugvaltijd: 2,5 ms
Spoelweerstand: 10618 Ω ± 10 % (bij 20 °C)
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgSnO
Schakelspanning minimaal: 5 V (bij 100 mA)
Schakelstroom minimaal: 10 mA (bij 12 V)
Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);20 W (bij 48 V DC);18 W (bij 60 V DC);23 W (bij 110 V DC);40 W (bij 220 V DC);1500 VA (bij 250 V AC)
Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)

Soortnaam: Miniatuurrelais

Type: REL-MR- 48DC/21

Aansluiting: Steken
Solderen

Response-tijd: 5 ms

Afvalvertraging: 2.5 ms

: 1x wisselcontact

Contactmateriaal: AgSnO

Nominale spanning: 48 V/DC

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Spoelvermogen: 0.22 W

Bijzonderheden: Wasdicht (RT III)

: RT III

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

: 15 mm

Breedte: 5 mm

Hoogte: 28 mm

Afm.: (l x b x h) 15 x 5 x 28 mm

Inhoud: 10 stuk(s)

Diepte: 15 mm

UKCA: Ja
