Name: Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3x wisselcontact 10 stuk(s)
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

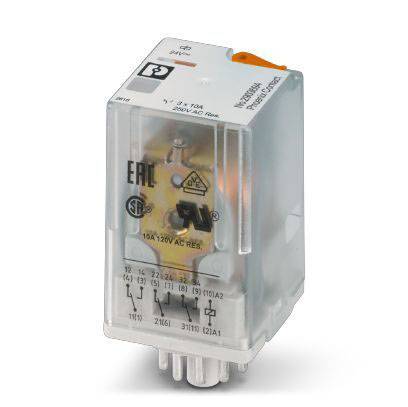

Een transparant relais met labels voor technische specificaties, waaronder stroomsterkte en spanning.

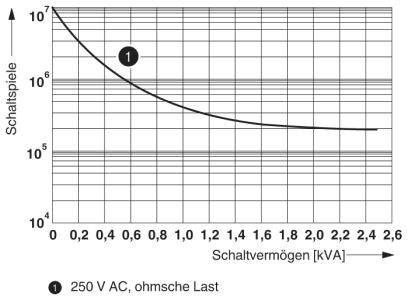

Diagram toont de relatie tussen schakelcapaciteit (0-2,6 kVA) en schakelcycli (10³-10⁷) bij 250 V AC, ohmse belasting. Curve verloopt dalend.

'Diagram toont spoelspanning versus omgevingstemperatuur. DC-spoelen blijven constant tot 70°C, AC-spoelen dalen vanaf 50°C.'

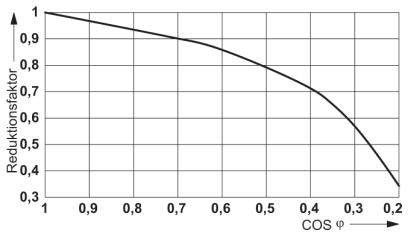

De grafiek toont de relatie tussen reductiefactor en cos φ. De curve daalt van 1 bij cos φ=0 naar 0,3 bij cos φ=0,2.

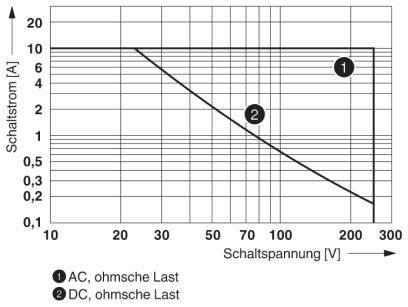

'Schakelstroom-schakelspanning-diagram: X-as toont schakelspanning in volt, Y-as toont schakelstroom in ampère. Twee curves: AC- en DC-belasting.'

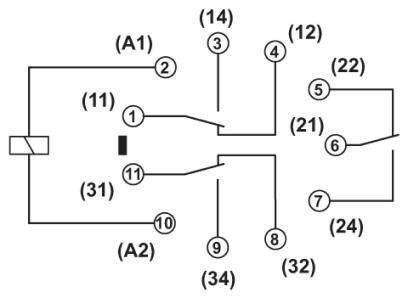

Diagram van een elektrisch schema met genummerde aansluitpunten en lijnen die verschillende schakelingen weergeven.

1/6

Soortnaam

Relais

Nominale spanning spoel

24 V/AC

Contactsoort

3x wisselcontact

Schakelspanning (max.)

250 V/DC

Schakelstroom (max.)

10 A

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

23 Set(s)

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 154,99 / Stuk)

€ 154,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 108 mA
Schakelspanning: min. 10 V (bij 24 mA)
Schakelstroom: min. 10 mA (bij 24 V)
Inschakelstroom maximaal: 30 A (20 ms. No-contact)
Uitschakel vermogen (ohmse belasting) maximaal:
240 W (bij 24 V DC)
108 W (bij 60 V DC)
52 W (bij 110 V DC)
48 W (bij 220 V DC)
Toegekende stootspanning: 4 kV
Isolatie: basisisolatie
Verontreinigingsgraad: 3
Overspanningscategorie: III

Soortnaam: Relais

Type: REL-OR3/L- 24AC/3X21

Nominale spanning spoel: 24 V/AC

: 3x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V/DC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 240 W

Aansluiting: Steekaansluiting

Isolatiespanning: 250 V/AC

Response-tijd: 5 ms

Mechanische levensduur: 2x 10⁷ schakelcycli

Bijzonderheden: Met testknop

Min. temperatuur: -40 °C

Max. temperatuur: +55 °C

Breedte: 35 mm

Hoogte: 35 mm

Diepte: 54.4 mm

Afm.: (b x h x d) 35 x 35 x 54.4 mm

Inhoud: 10 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Contactsoort

Nominale spanning spoel

Schakelspanning (max.)

Schakelstroom (max.)

Verpakkingswijze

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225508

Leverbaar vr. 6 nov.

110 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

120 V/AC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225509

Leverbaar vr. 6 nov.

48 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

230 V/AC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225503

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

60 V/DC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225505

Leverbaar vr. 6 nov.

146 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

125 V/DC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,99^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225524

Leverbaar do. 18 feb. 2027

Conrad Electronic

Steekaansluiting

4x wisselcontact

120 V/AC

250 V DC/AC

6 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225517

Leverbaar do. 11 mrt. 2027

Conrad Electronic

Steekaansluiting

4x wisselcontact

12 V/DC

250 V DC/AC

6 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225510

Leverbaar vr. 6 nov.

9 Set(s)Conrad Electronic

Steekaansluiting

4x wisselcontact

12 V/DC

30 V/AC

50 mA

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225512

Leverbaar do. 4 feb. 2027

Conrad Electronic

Steekaansluiting

4x wisselcontact

48 V/DC

30 V/AC

50 mA

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4x wisselcontact 10 stuk(s)

Artikelnummer:2225519

Leverbaar vr. 6 nov.

15 Set(s)Conrad Electronic

Steekaansluiting

4x wisselcontact

60 V/DC

250 V DC/AC

6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/24DC/2X21 Relais 24 V/DC 12 A 2x wisselcontact 1 stuk(s) Piece

Artikelnummer:2225680

Niet beschikbaar

Conrad Electronic

Steekaansluiting

2x wisselcontact

24 V/DC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,99^*

Documenten en downloads

Datablad

Datablad 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3x wisselcontact 10 stuk(s)

Omschrijving

Insteekbare octaalrelais met vermogenscontacten, 3 wisselcontacten, testknop, mechanische schakelstandaanduiding, geïntegreerde LED, spoelspanning: 24 V AC

De teksten voor dit artikel zijn automatisch vertaald.
