Name: Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1x NO 1 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2225720
Availability: BackOrder

Een doorschijnend relaisbehuizing toont de binnenste mechanische componenten. Opschrift bevat specificaties en fabrikantidentificaties.

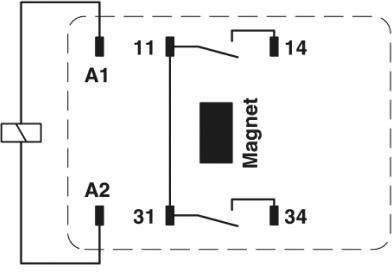

Schakelschema van een magneetschakelaar met aansluitingen A1, A2, 11, 14, 31 en 34. Weergave toont de opstelling van de magneet en de contacten.

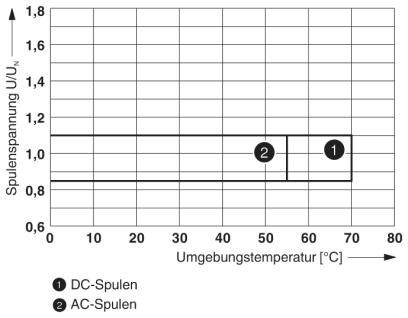

'Diagram: Spoelspanning (U/UN) vs. Omgevingstemperatuur (°C). DC-spoelen bij ca. 20°C, AC-spoelen bij ca. 65°C.'

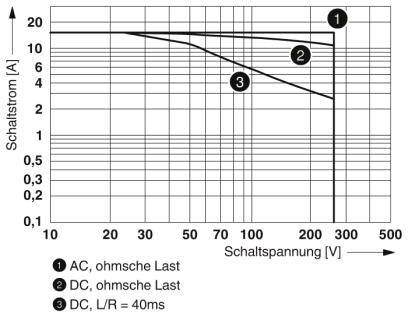

Diagram ter weergave van de schakelstroom in afhankelijkheid van de schakelspanning voor drie belastingstypes: AC ohms, DC ohms en DC L/R=40ms.

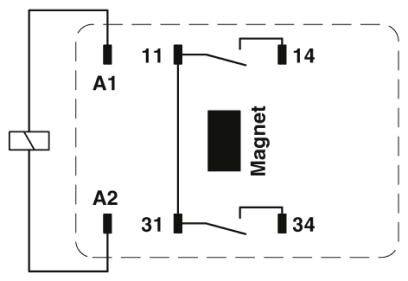

Schakelschema van een relais met magneet, aansluitingen A1, A2, 11, 14, 31, 34, en schakelaarsweergave.

1/5

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

24 V/DC

Contactsoort

1x NO

Schakelspanning (max.)

440 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 17,99 / Stuk)

€ 17,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 70 mA
Schakelspanning: min. 5 V (bij 24 mA)
Schakelstroom: min. 5 mA (bij 24 V)
Inschakelstroom maximaal: 50 A (20 ms)
Uitschakel vermogen (ohmse belasting) maximaal:
384 W (bij 24 V DC)
900 W (bij 60 V DC)
1540 W (bij 110 V DC)
2640 W (bij 220 V DC)
Schakelvermogen: min. 120 mW
Toegekende stootspanning: 4 kV
Verontreinigingsgraad: 3
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-PR1-24DC/1/MB

Nominale spanning spoel: 24 V/DC

: 1x NO

Contactmateriaal: AgNi

Schakelspanning (max.): 440 V/AC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 2640 W

Aansluiting: Steekaansluiting

Isolatiespanning: 4 kV

Response-tijd: 20 ms

Afvalvertraging: 15 ms

Mechanische levensduur: 2x 10⁷ schakelcycli

Bijzonderheden: Opsteekbaar

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 38.6 mm

Hoogte: 36.1 mm

Diepte: 45.5 mm

Afm.: (b x h x d) 38.6 x 36.1 x 45.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja
