Name: Phoenix Contact REL-PR3-48DC/3X21 Relais 48 V/DC 16 A 3x wisselcontact 1 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2225757
Availability: BackOrder

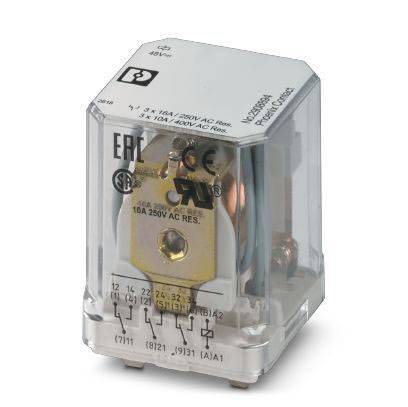

Een transparante elektrische schakelaar met meerdere aansluitingen en veiligheidscertificeringen op het oppervlak.

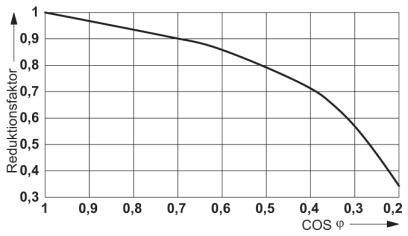

Grafiek toont de reductie-factor afhankelijk van COS φ; curve daalt van 1 bij COS φ = 0 tot 0,3 bij COS φ = 0,2. Assen zijn geëtiketteerd.

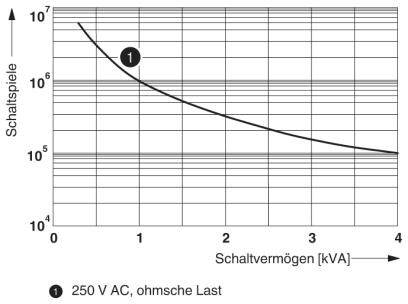

'Diagram toont schakelcapaciteit in kVA tegen schakelcycli. Curve bij punt 1 (250 V AC, ohmische belasting) neemt af met toenemende schakelcapaciteit.'

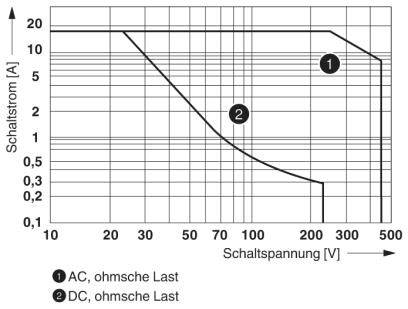

Diagram toont een karakteristiek verloop van schakelstroom (0-20 A) ten opzichte van schakelsSpanning (10-500 V) voor 'AC, ohmse belasting' en 'DC, ohmse belasting'.

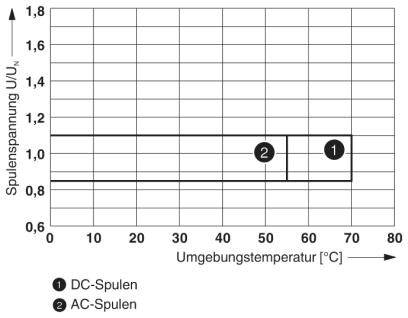

Diagram toont spoelspanning (U/Uₙ) tegen omgevingstemperatuur (°C). Karakteristiek 1 voor gelijkstroomspoelen en karakteristiek 2 voor wisselstroomspoelen.

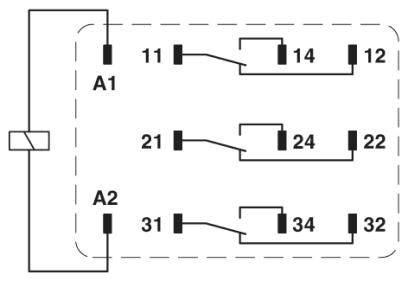

Bedradingsschema van een relais met spoelaansluitingen A1, A2 en schakelcontacten 11 tot 34, die verschillende schakelposities verbinden.

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

48 V/DC

Contactsoort

3x wisselcontact

Schakelspanning (max.)

440 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

98 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 20,99 / Stuk)

€ 20,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 28 mA
Schakelspanning: min. 10 V (bij 24 mA)
Schakelstroom: min. 10 mA (bij 24 V)
Inschakelstroom maximaal: 50 A (20 ms. No-contact)
Uitschakel vermogen (ohmse belasting) maximaal:
384 W (bij 24 V DC)
108 W (bij 60 V DC)
52 W (bij 110 V DC)
70 W (bij 220 V DC)
Toegekende stootspanning: 4 kV
Isolatie: basisisolatie
Verontreinigingsgraad: 3
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-PR3-48DC/3X21

Nominale spanning spoel: 48 V/DC

: 3x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 440 V/AC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 384 W

Aansluiting: Steekaansluiting

Isolatiespanning: 250 V/AC

Response-tijd: 20 ms

Afvalvertraging: 15 ms

Mechanische levensduur: 10⁷ schakelcycli

Bijzonderheden: Opsteekbaar

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 38.6 mm

Hoogte: 36.1 mm

Diepte: 45.5 mm

Afm.: (b x h x d) 38.6 x 36.1 x 45.5 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Contactsoort

Nominale spanning spoel

Schakelspanning (max.)

Schakelstroom (max.)

Verpakkingswijze

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225508

Leverbaar vr. 6 nov.

110 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

120 V/AC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225509

Leverbaar vr. 6 nov.

48 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

230 V/AC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225503

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

60 V/DC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225505

Leverbaar vr. 6 nov.

146 Set(s)Conrad Electronic

Steekaansluiting

2x wisselcontact

125 V/DC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,99^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225524

Leverbaar wo. 17 feb. 2027

Conrad Electronic

Steekaansluiting

4x wisselcontact

120 V/AC

250 V DC/AC

6 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225517

Leverbaar wo. 10 mrt. 2027

Conrad Electronic

Steekaansluiting

4x wisselcontact

12 V/DC

250 V DC/AC

6 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225510

Leverbaar vr. 6 nov.

9 Set(s)Conrad Electronic

Steekaansluiting

4x wisselcontact

12 V/DC

30 V/AC

50 mA

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225512

Leverbaar wo. 3 feb. 2027

Conrad Electronic

Steekaansluiting

4x wisselcontact

48 V/DC

30 V/AC

50 mA

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4x wisselcontact 10 stuk(s)

Artikelnummer:2225519

Leverbaar vr. 6 nov.

15 Set(s)Conrad Electronic

Steekaansluiting

4x wisselcontact

60 V/DC

250 V DC/AC

6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact REL-IR2/24DC/2X21 Relais 24 V/DC 12 A 2x wisselcontact 1 stuk(s) Piece

Artikelnummer:2225680

Niet beschikbaar

Conrad Electronic

Steekaansluiting

2x wisselcontact

24 V/DC

250 V DC/AC

12 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,99^*

Documenten en downloads

Datablad

Datablad 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relais 48 V/DC 16 A 3x wisselcontact 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225757 Phoenix Contact REL-PR3-48DC/3X21 Relais 48 V/DC 16 A 3x wisselcontact 1 stuk(s) Piece

Omschrijving

Insteekbare hoogvermogensrelais met vermogenscontacten, 3 wisselcontacten, spoelspanning: 48 V DC

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Insteekbare hoogvermogensrelais met vermogenscontacten, 3 wisselcontacten, spoelspanning: 48 V DC

De teksten voor dit artikel zijn automatisch vertaald.
