Phoenix Contact RIF-0-RPT-12DC/ 1AU Relaismodule 1x NO Piece 10 stuk(s) kopen ? Conrad Electronic

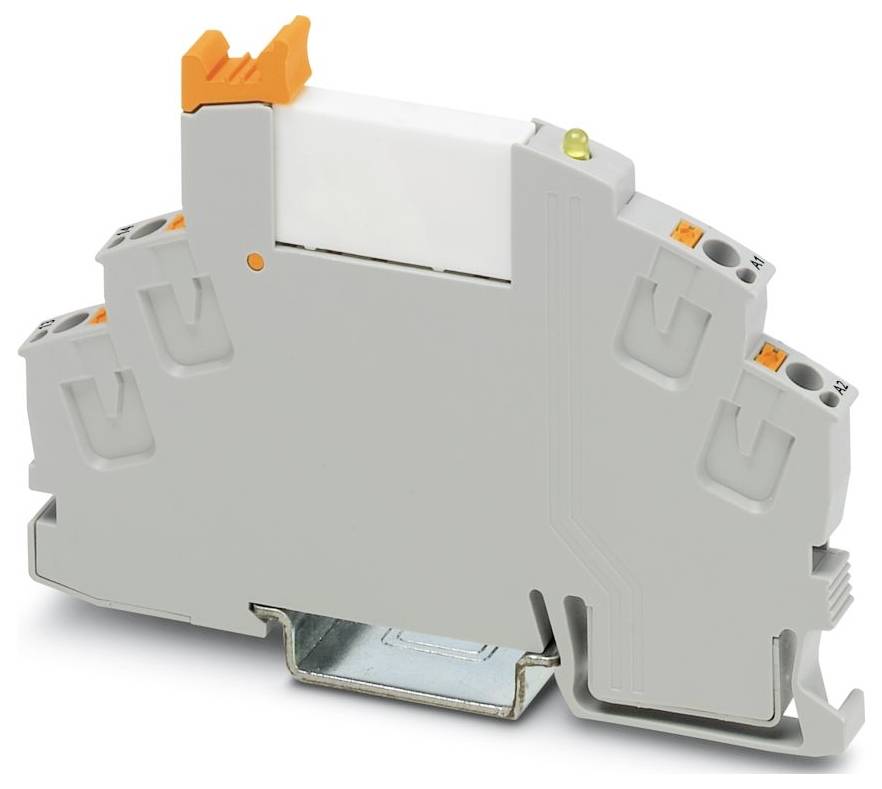

Grijze DIN-railklemmenblok met oranje en grijze aansluitpunten, gebruikt voor elektrische bedrading systemen.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

1x NO

Schakelspanning (max.)

250 V DC/AC

Type

RIF-0-RPT-12DC/ 1AU

Datasheet (PDF)

Leverbaar di. 22 sep.

11 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 8,68 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls)
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 6,2 mm
Hoogte: 93 mm
Diepte: 66 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60947-5-1
Opmerking: De volgende waarden gelden voor beschadigde goudslaag
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,19 W.
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 9,6 V DC ... 18 V DC (20 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Veiligheidsschakeling: vrijloopdiode
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Toepassing: Universeel
Inschakelstroom maximaal: 50 mA
Isolatie: veilige scheiding
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 12 V DC
Ingangsspanningsbereik ten opzichte van VN: Zie diagram
Typische ingangsstroom bij UN: 16 mA
Bedrijfsspanningsaanduiding: LED geel
Uitvoering contacten: 1 NO-contact.
Continue grensstroom: 6 A
Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 2x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 5 ms
Typische terugvaltijd: 8 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgSnO
Schakelspanning minimaal: 5 V (bij 100 mA)
Schakelstroom minimaal: 10 mA (bij 12 V)
Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);20 W (bij 48 V DC);18 W (bij 60 V DC);23 W (bij 110 V DC);40 W (bij 220 V DC);1500 VA (bij 250 V AC)
Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)
Levensduur elektrisch: Zie diagram
Schakelen: Bij vernielde goudslaag: Schakelen: Bij vernielde goudslaag
Spoelspanning 12 V DC
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 3 A/250 V (NO-contact);AC15, 1 A/250 V (NC-contact);DC13, 1,5 A/24 V (NO-contact);DC13, 0,2 A/110 V (NO-contact);DC13, 0,1 A/220 V (NO-contact)

: Piece

Soortnaam: Relaismodule

Type: RIF-0-RPT-12DC/ 1AU

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 9.6 V/DC

Bedrijfsspanning (max.): 18 V/DC

Response-tijd: 5 ms

Afvalvertraging: 8 ms

: 1x NO

Contactmateriaal: AgSnO + hardverguldsel

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Bijzonderheden: Met vrijloopdiode

: IP20

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

Diepte: 66 mm

Breedte: 6.2 mm

Hoogte: 93 mm

Afm.: (b x h x d) 6.2 x 93 x 66 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU Relaismodule 1x NO Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU Relaismodule 1x NO Piece 10 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: Relaishouder met uitstoter en meerlagige goudcontactrelais. Uitvoering contacten: 1 NO-contact. Ingangsspanning: 12 V DC
