Phoenix Contact RIF-0-RPT-12DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s) kopen ? Conrad Electronic

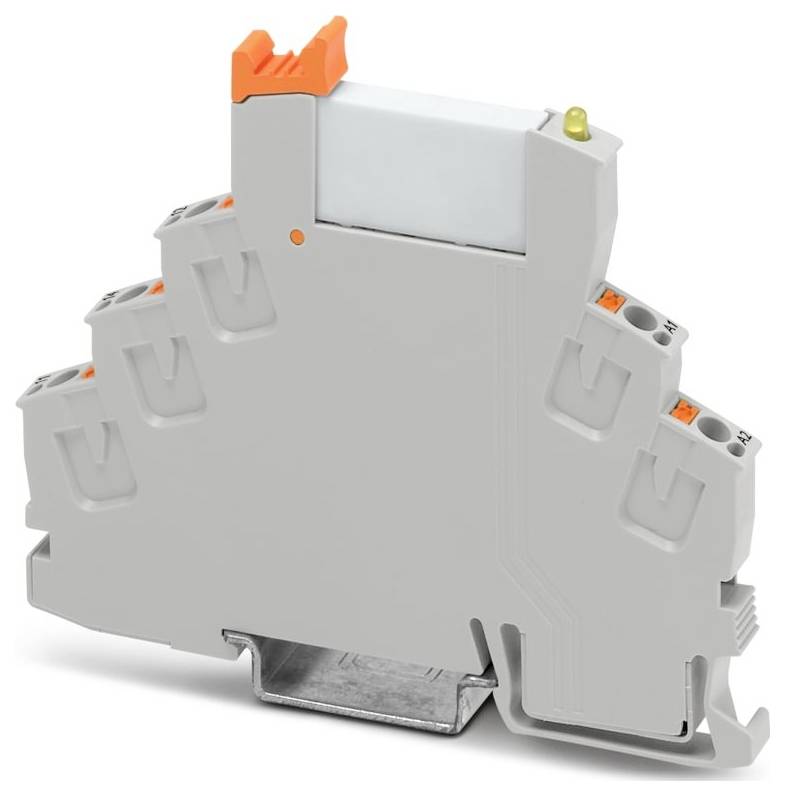

Een grijze elektrische aansluitstrip met meerdere aansluitpunten en oranje hefbomen, ontworpen voor het beveiligen en verbinden van draden in circuits.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

RIF-0-RPT-12DC/21

Datasheet (PDF)

Leverbaar di. 22 sep.

382 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 9,92 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls)
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 6,2 mm
Hoogte: 93 mm
Diepte: 78 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,19 W.
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 9,6 V DC ... 18 V DC (20 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Veiligheidsschakeling: vrijloopdiode
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Toepassing: Universeel
Isolatie: veilige scheiding
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 12 V DC
Ingangsspanningsbereik ten opzichte van VN: Zie diagram
Typische ingangsstroom bij UN: 16 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Continue grensstroom: 6 A
Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 2x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 5 ms
Typische terugvaltijd: 8 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgSnO
Schakelspanning minimaal: 5 V (100 mA)
Schakelstroom minimaal: 10 mA (12 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
Levensduur elektrisch: Zie diagram
Spoelspanning 12 V DC
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 3 A/250 V (NO-contact);AC15, 1 A/250 V (NC-contact);DC13, 1,5 A/24 V (NO-contact);DC13, 0,2 A/110 V (NO-contact);DC13, 0,1 A/220 V (NO-contact)

: Piece

Soortnaam: Relaismodule

Type: RIF-0-RPT-12DC/21

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 9.6 V/DC

Bedrijfsspanning (max.): 18 V/DC

Response-tijd: 5 ms

Afvalvertraging: 8 ms

: 1x wisselcontact

Contactmateriaal: AgSnO

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Bijzonderheden: Met vrijloopdiode

: IP20

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

Diepte: 78 mm

Breedte: 6.2 mm

Hoogte: 93 mm

Afm.: (b x h x d) 6.2 x 93 x 78 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: relaissokkel met uitwerpmechanisme en vermogenscontactrelais. Contactuitvoering: 1 wisselaar. Ingangsspanning: 12 V DC
