Afbeelding vergelijkbaar

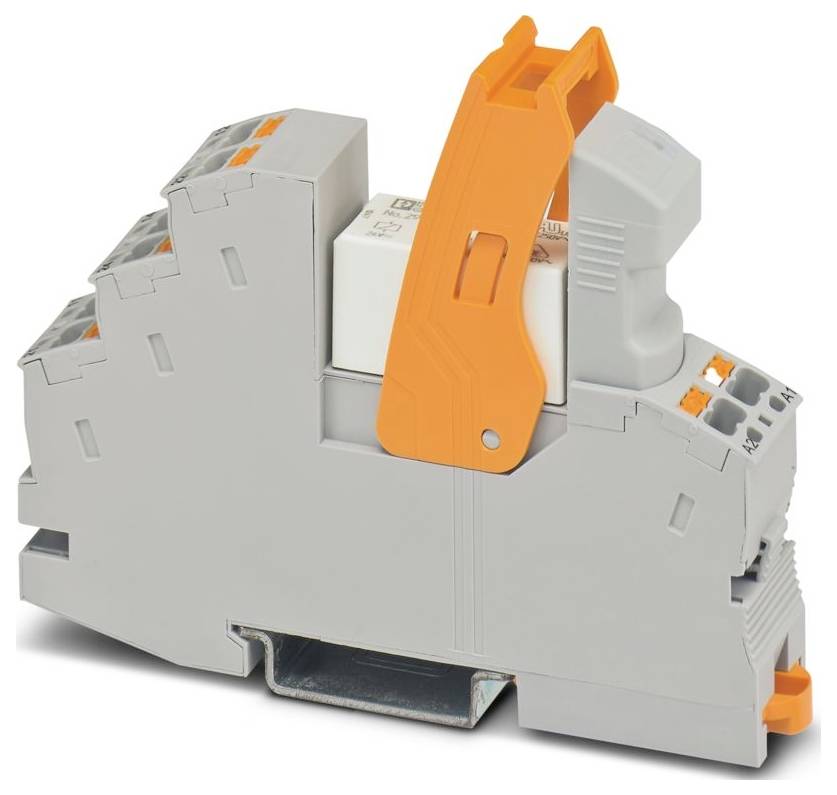

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relaismodule 1x NO Piece 10 stuk(s)
Verpakkingswijze
Piece
Soortnaam
Relaismodule
Contactsoort
1x NO
Schakelspanning (max.)
250 V DC/AC
Type
RIF-1-RPT-LDP-24DC/1ICT
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
27 Stuk(s)
Aantal (Verpakkingsgrootte 10 stuk(s))
Min.: 10
Meervoud: 10
Totaal (€ 22,99 / Stuk)
€ 22,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: RIFLINE compleet
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
- Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 26- 16 (star);26 ... 16 (flexibel)
- Breedte: 16 mm
- Hoogte 96 mm
- Diepte: 75 mm
- Kleur: Grijs (RAL 7042)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: IEC 60947-5-1
- Montagemethode: Montagemethode
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Isoleerlengte: 8 mm
- Inbouwpositie: willekeurig
- Opmerking over de werking: De aanraakbeveiliging van het artikel moet (bij spanningen van > 25 V AC/60 V DC) door de omvormer van de installatie worden gewaarborgd. Het is een inbouwapparaat zonder bescherming tegen direct contact.
- Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximaal verliesvermogen bij nominale voorwaarde: 0,43 W.
- Diameter: 3,2 mm
- Bedrijfsmodus: 100% ED
- Ingangsspanningsbereik: 19,2 V DC ... 33,6 V DC (20 °C)
- De afmetingen van het artikel: De afmetingen van het artikel
- Montage-instructie: koppelbaar zonder afstand
- Veiligheidsschakeling: Ompoolbeveiliging | ompooldiode;overspanningsbeveiliging | vrijloopdiode
- Verontreinigende gastest: Test van het schadelijke gas
- Schakelspanning: maximaal 250 V AC/DC
- Toepassing: Hoge inschakelstromen
- Boorgat: Boorgat
- Inschakelstroom maximaal: 165 A (20 ms);800 A (200 µs)
- Isolatieeigenschappen: Normen / bepalingen: Isolatieeigenschappen: Normen / bepalingen
- Isolatie: veilige scheiding, versterkte isolatie
- Gegevensonderhoudstand: Stand voor gegevenspzorg
- Datum laatste onderhoud gegevens: 12.09.2025
- NOMINALE INGANGSSPANNING UN: 24 V DC
- Ingangsspanningsbereik ten opzichte van VN: Zie diagram
- Typische ingangsstroom bij UN: 18 mA
- Bedrijfsspanningsaanduiding: LED geel
- Uitvoering contacten: 1 NO-contact.
- Grensstroom: 6 A;10 A (waarde is toegestaan als aansl. 11 en 21 en aansl. 14 en 24 worden overbrugd.)
- Normen / bepalingen: Normen / bepalingen
- Toegekende stootspanning: 6 kV
- Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
- Beschermingsklasse (relais): RT II (relais)
- Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
- Schakelen: Schakelen
- Levensduur mechanisch: 3x 107 schakelcycli
- Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
- Bekrachtigingszijde: Bekrachtigingszijde
- Schakelgedrag van de aandrijving: monostabiel
- Aandrijving (polariteit): Gevoerd
- Responstijd typisch: 8 ms
- Typische terugvaltijd: 10 ms
- Soort schakelcontact: enkelvoudig contact
- Contactmateriaal: AgSnO
- Schakelspanning minimaal: 12 V (100 mA)
- Schakelstroom minimaal: 100 mA (12 V DC)
- Uitschakelvermogen (ohmse belasting) maximaal: 264 W (bij 24 V DC, neem contact op);58 W (bij 48 V DC);48 W (bij 60 V DC);50 W (bij 110 V DC);80 W (bij 220 V DC);2750 VA (bij 250 V AC, neem contact op)
- Schakelvermogen minimaal: 1200 mW
- Spoelspanning 24 V DC
- Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 6 A/250 V (maakcontact);DC13, 2 A/24 V (maakcontact)
- Opmerking over schakelcontact: Met wolfraamvoorloopcontact
Piece
- Soortnaam
Relaismodule
- Type
RIF-1-RPT-LDP-24DC/1ICT
- Aansluiting
Push-In-veeraansluiting
- Bedrijfsspanning (min.)
19.2 V/DC
- Bedrijfsspanning (max.)
33.6 V/DC
- Response-tijd
8 ms
- Afvalvertraging
10 ms
1x NO
- Contactmateriaal
AgSnO
- Schakelspanning (max.)
250 V DC/AC
- Max. schakelvermogen
2750 VA
- Bijzonderheden
Met houderbeugel
IP20
- Max. temperatuur
70 °C
- Min. temperatuur
-40 °C
- Diepte
75 mm
- Breedte
16 mm
- Hoogte
96 mm
- Afm.
(b x h x d) 16 x 96 x 75 mm
- Inhoud
10 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relaismodule 1x NO Piece 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relaismodule 1x NO Piece 10 stuk(s)
Omschrijving
Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: Relaishouder, vermogenscontacrelais, insteekbare display-/ontstoringsmodule, bevestigingsbeugel. Contactuitvoering: 1 NO-contact, max. Inschakelstroom tot 800 A, ingangsspanning 24 V DC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
