Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relaismodule 2x wisselcontact Piece 10 stuk(s) kopen ? Conrad Electronic

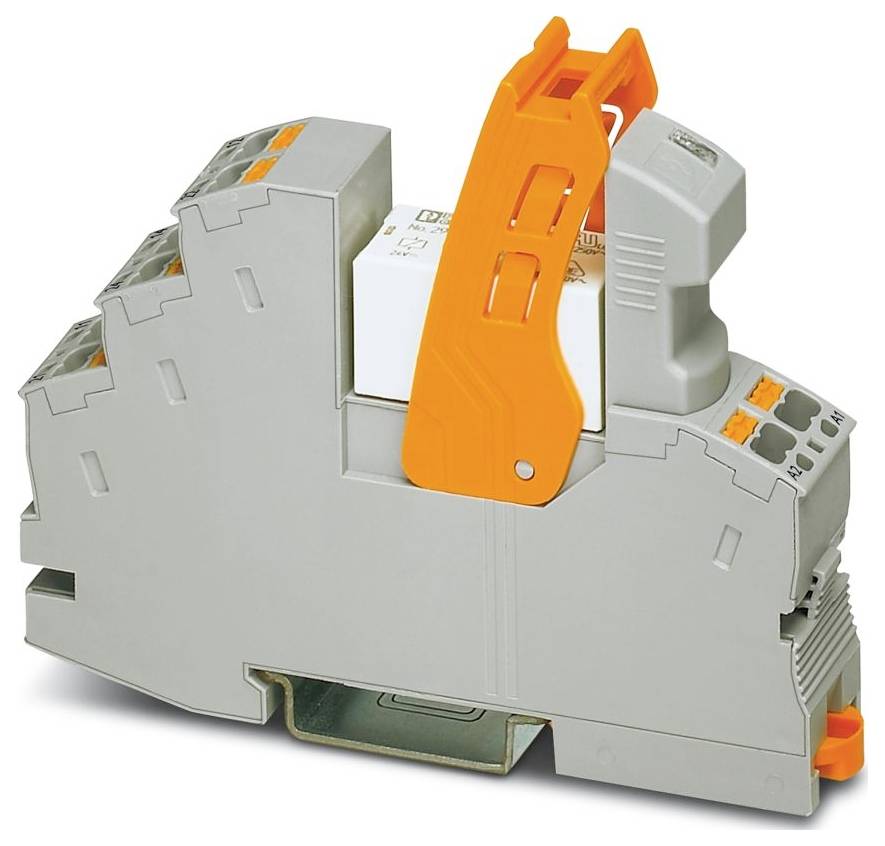

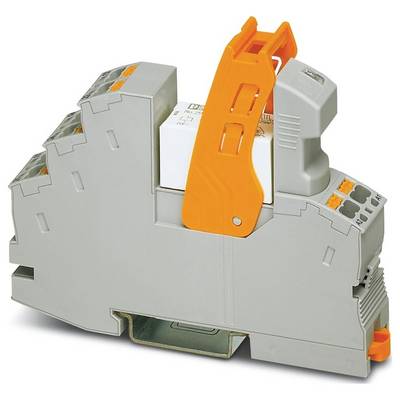

Elektrische relais met grijze en oranje behuizing, geschikt voor DIN-railmontage. Ontworpen voor industriële automatiseringstoepassingen.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

2x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

RIF-1-RPT-LV-120AC/2X21

Datasheet (PDF)

Leverbaar di. 22 sep.

217 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 9,92 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 26- 16 (star);26 ... 16 (flexibel)
Breedte: 16 mm
Hoogte 96 mm
Diepte: 75 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 50 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Opmerking over het gebruik: Jumper FBS 2-6... Voor de invoerzijde (A2) en jumper FBS-2-8... Voor de uitgangszijde (11/21)
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 1 W.
Diameter: 3,2 mm
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 96 V AC ... 138 V AC (20 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Beveiligingsschakeling: varistor
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Toepassing: Universeel
Boorgat: Boorgat
Inschakelstroom maximaal 12 A (20 ms, NO-contact)
Isolatie: Veilige scheiding tussen ingang en uitgang;isolatie van basis tussen de wisselcontacten
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 120 V AC
Ingangsspanningsbereik ten opzichte van VN: Zie diagram
Typische ingangsstroom bij UN: 8 mA
Bedrijfsspanningsaanduiding: LED geel
Uitvoering contacten: 2 wisselcontacten.
Grensstroom: 8 A (zie diagram)
Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
Nominale stootspanning: 6 kV (ingang/uitgang);4 kV (tussen de omvormers)
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 107 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 3 ms ... 12 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 5 V (10 mA)
Schakelstroom minimaal: 10 mA (5 V)
Uitschakelvermogen (ohmse belasting) maximaal: 192 W (bij 24 V DC);124 W (bij 48 V DC);60 W (bij 60 V DC);44 W (bij 110 V DC);57 W (bij 220 V DC);2000 VA (bij 250 V AC)
Levensduur elektrisch: Zie diagram
Netfrequentie 50/60 Hz
Terugvaltijdbereik typisch: 3 ms ... 20 ms.
Testspanning (wisselaar/wisselaar): 2,5 kVeff (50 Hz, 1 min., wisselaar/wisselaar)
Spoelspanning: 120 V/AC
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 1,5 A/240 V (NO-contact);AC15, 2 A/250 V (NC-contact);DC13, 2 A/24 V (NC-contact);DC13, 0,2 A/250 V (NO-contact)

: Piece

Soortnaam: Relaismodule

Type: RIF-1-RPT-LV-120AC/2X21

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 96 V/AC

Bedrijfsspanning (max.): 138 V/AC

Response-tijd: 12 ms

Afvalvertraging: 20 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2000 VA

Bijzonderheden: Met houderbeugel

: IP20

Max. temperatuur: 50 °C

Min. temperatuur: -40 °C

Diepte: 75 mm

Breedte: 16 mm

Hoogte: 96 mm

Afm.: (b x h x d) 16 x 96 x 75 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relaismodule 2x wisselcontact Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relaismodule 2x wisselcontact Piece 10 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: Relaishouder, vermogenscontacrelais, insteekbare display-/ontstoringsmodule en bevestigingsbeugel. Uitvoering contacten: 2 wisselcontacten. Ingangsspanning: 120 V/AC
