Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Relaismodule (modulair) Nominale spanning: 120 V/AC Schakelstroom (max.): 5 A
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
4x wisselcontact
Nominale spanning
120 V/AC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
5 A
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
10
-
€ 39,66
3
3% = € 1,29
€ 38,37
5
5% = € 1,80
€ 37,86
10
5% = € 2,15
€ 37,51
25
6% = € 2,54
€ 37,12
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 21,50
Aantal
Min.: 10
Meervoud: 10
Totaal (€ 37,51 / Stuk)
€ 375,10
excl. btw
Gratis verzending*
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 1,56 W
- Schakelspanning maximaal: 250 V AC/DC
- Schakelspanning: min. 5 V (bij 24 mA)
- Schakelstroom: min. 5 mA (bij 24 V)
- Inschakelstroom maximaal: 16 A (20 ms, NO-contact)
- Uitschakel vermogen (ohmse belasting) maximaal:
- 120 W (bij 24 V DC)
- 124 W (bij 48 V DC)
- 108 W (bij 60 V DC)
- 52 W (bij 110 V DC)
- 48 W (bij 220 V DC)
- 1250 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,22 A (bij 120 V, DC13)
- 0,11 A (bij 250 V, DC13)
- 1,5 A (bij 24 V, AC15)
- 1,5 A (bij 120 V, AC15)
- 1 A (bij 240 V, AC15)
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 1,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 1,5 mm²
- Aderdoorsnede AWG: 26 ... 16 (stijf)
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 2,5 kV
- Isolatie: basisisolatie
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
RIF-2-RPT-LV-120AC/4X21/EX
- Aansluiting
Push-In-klem
- Response-tijd
5 ms

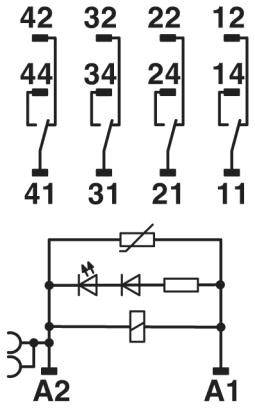

4x wisselcontact
- Contactmateriaal
AgNi
- Nominale spanning
120 V/AC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
5 A
- Mechanische levensduur
2x 10 7 schakelcycli
- Bijzonderheden
Met LED
IP20
- Max. temperatuur
+50 °C
- Min. temperatuur
-40 °C
75 mm
- Breedte
31 mm
- Hoogte
96 mm
- Afm.
(l x b x h) 75 x 31 x 96 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Relaismodule (modulair) Nominale spanning: 120 V/AC Schakelstroom (max.): 5 A
Datablad 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Relaismodule (modulair) Nominale spanning: 120 V/AC Schakelstroom (max.): 5 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2225774 Phoenix Contact RIF-2-RPT-LV-120AC/4X21/EX Relaismodule (modulair) Nominale spanning: 120 V/AC Schakelstroom (max.): 5 A
Omschrijving

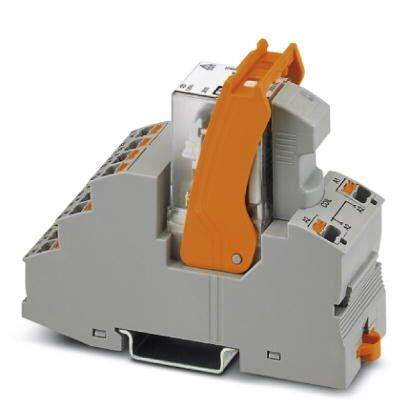

Voorgemonteerde relaismodule bestaande uit: relaissokkel, functie insteekmodule, vermogenscontactrelais en bevestigingsbeugel, goedgekeurd conform ATEX/IECEx (zone 2) en EX-zone Class I, div. 2, push-in-aansluiting, 4 wisselcontact, ingangsspanning: 120 V AC
