Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relaismodule 3x wisselcontact 5 stuk(s)

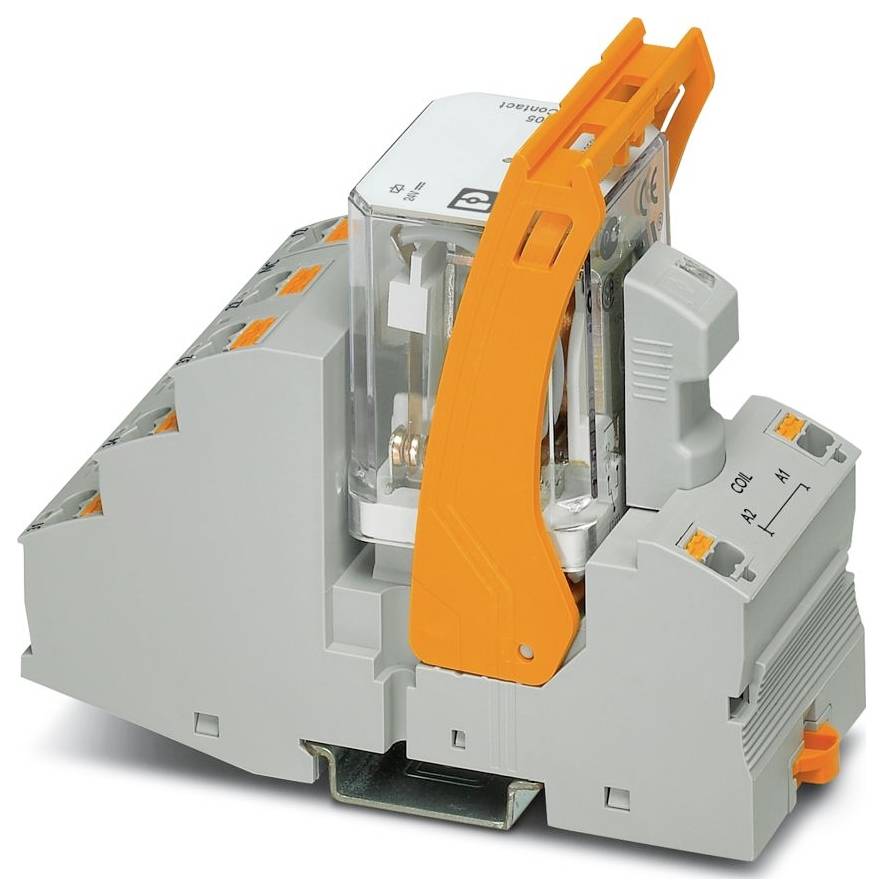

Een grijs en oranje industrieel elektrisch onderdeel met een transparante behuizing, gebruikt voor het verbinden van circuits in een bedieningspaneel.
Afbeelding vergelijkbaar
Soortnaam
Relaismodule
Contactsoort
3x wisselcontact
Schakelspanning (max.)
440 V/AC
Type
RIF-4-RPT-LDP-24DC/3X21
Aansluiting
Push-In-veeraansluiting
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 12 nov.
106 Set(s)
Aantal (Verpakkingsgrootte 5 stuk(s))
Totaal (€ 27,00 / Stuk)
€ 134,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Productfamilie: RIFLINE compleet
  • Type aansluiting: Push-in-aansluiting
  • Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,14 mm² ... 2,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
  • Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
  • Kabeldoorsnede AWG: 26- 14 (star);26 ... 14 (flexibel)
  • Breedte: 43 mm
  • Hoogte: 111 mm
  • Diepte: 90 mm
  • Kleur: Grijs (RAL 7042)
  • Omgevingsomstandigheden: Omgevingsomstandigheden
  • Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
  • Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
  • Normen/bepalingen: IEC 60947-5-1
  • Montagemethode: Montagemethode
  • Isolatie-eigenschappen: Isolatie-eigenschappen
  • Overspanningscategorie: III
  • Verontreinigingsgraad: 2
  • Isoleerlengte: 10 mm
  • Inbouwpositie: willekeurig
  • Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
  • Maximaal verliesvermogen bij nominale voorwaarde: 1,34 W.
  • Diameter: 3,2 mm
  • Bedrijfsmodus: 100% ED
  • Ingangsspanningsbereik: 20,4 V DC ... 26,4 V DC (20 °C)
  • De afmetingen van het artikel: De afmetingen van het artikel
  • Montage-instructie: koppelbaar zonder afstand
  • Veiligheidsschakeling: vrijloopdiode
  • Verontreinigende gastest: Test van het schadelijke gas
  • Schakelspanning maximaal: 440 V AC;250 V DC
  • Toepassing: Universeel
  • Boorgat: Boorgat
  • Inschakelstroom maximaal 50 A (20 ms, NO-contact)
  • Isolatie: basisisolatie
  • Gegevensonderhoudstand: Stand voor gegevenspzorg
  • Datum laatste onderhoud gegevens: 20.01.2026
  • NOMINALE INGANGSSPANNING UN: 24 V DC
  • Ingangsspanningsbereik ten opzichte van VN: Zie diagram
  • Typische ingangsstroom bij UN: 56 mA
  • Bedrijfsspanningsaanduiding: LED geel
  • Contactuitvoering: 3 wisselcontacten
  • Grensstroom: 10 A (zie diagram)
  • Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
  • Nominale isolatiespanning: 250 V AC
  • Toegekende stootspanning: 4 kV
  • Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
  • Beschermingsklasse (relais): RT I (relais)
  • Schakelen: Schakelen
  • Levensduur mechanisch: Ca. 107 schakelcycli
  • Testspanning (wikkeling/contact): 2,5 kVeff (50 Hz, 1 min., wikkeling/contact)
  • Bekrachtigingszijde: Bekrachtigingszijde
  • Schakelgedrag van de aandrijving: monostabiel
  • Aandrijving (polariteit): Gevoerd
  • Responstijd typisch: 20 ms
  • Typische terugvaltijd: 20 ms
  • Soort schakelcontact: enkelvoudig contact
  • Contactmateriaal: AgNi
  • Schakelspanning minimaal: 10 V (24 mA)
  • Schakelstroom minimaal: 10 mA (24 V)
  • UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 240 W (24 V DC);124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC);2500 VA (250 V AC);4000 VA (440 V AC )
  • Testspanning (contact/contact): 2,5 kVeff (50 Hz, 1 min., contact/contact)
  • Motorbelasting conform UL 508: 1/3 HP, 120 V AC (eenfasige wisselstroommotor);1/2 HP, 240 V AC (eenfasige wisselstroommotor);1/2 HP, 240 V AC (draaistroommotor)
  • Contact pagina: Contact pagina
  • Spoelspanning 24 V DC
  • Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 1,5 A/240 V (maakcontact);DC13, 2 A/240 V (maakcontact)
  • 3-fasen motorbelasting: 1500 W.
Soortnaam

Relaismodule

Type

RIF-4-RPT-LDP-24DC/3X21

Aansluiting

Push-In-veeraansluiting

Bedrijfsspanning (min.)

20.4 V/DC

Bedrijfsspanning (max.)

26.4 V/DC

Response-tijd

20 ms

Afvalvertraging

20 ms

3x wisselcontact

Contactmateriaal

AgNi

Schakelspanning (max.)

440 V/AC

Max. schakelvermogen

4000 VA

Bijzonderheden

Met houderbeugel

IP20

Max. temperatuur

85 °C

Min. temperatuur

-40 °C

Diepte

90 mm

Breedte

43 mm

Hoogte

111 mm

Afm.

(b x h x d) 43 x 111 x 90 mm

Inhoud

5 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relaismodule 3x wisselcontact 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relaismodule 3x wisselcontact 5 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: Relaishouder, vermogensrelais en bevestigingsbeugel. Contactuitvoering: 3 wisselcontacten. Ingangsspanning: 24 V DC
