Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relaismodule 3x wisselcontact Piece 5 stuk(s) kopen ? Conrad Electronic

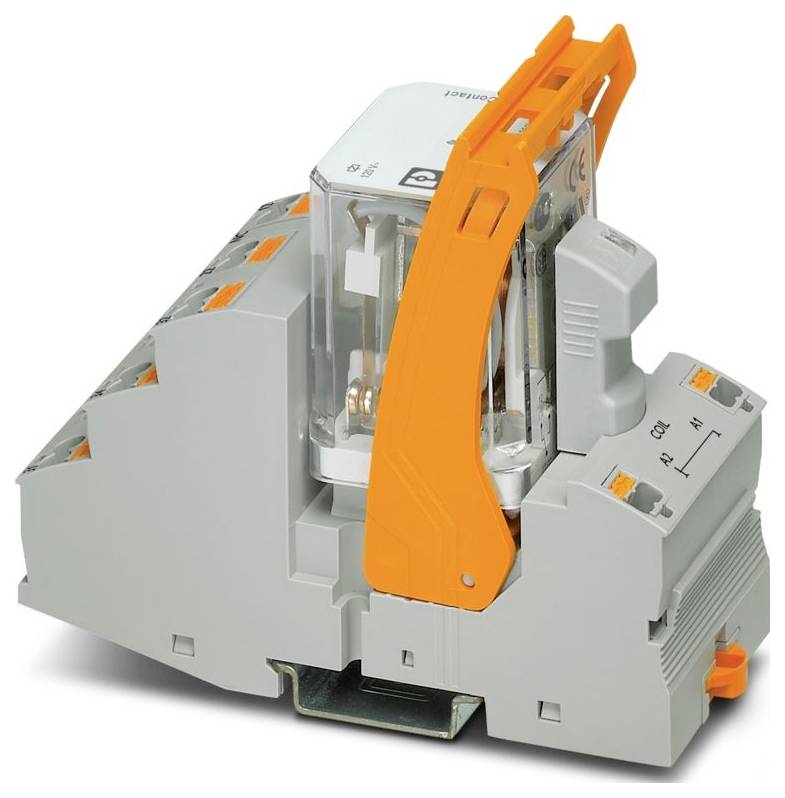

Een grijs relaismodule met oranje hendel, met meerdere aansluitpunten, gebruikt in elektrische besturingssystemen voor schakeltoepassing.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

3x wisselcontact

Schakelspanning (max.)

440 V/AC

Type

RIF-4-RPT-LV-120AC/3X21

Datasheet (PDF)

Leverbaar di. 22 sep.

9 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 23,14 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Slechts 9 Set(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,14 mm² ... 2,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14 (star);26 ... 14 (flexibel)
Breedte: 43 mm
Hoogte: 111 mm
Diepte: 90 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 40 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 2,88 W.
Diameter: 3,2 mm
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 102 V AC ... 132 V AC (20 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Beveiligingsschakeling: varistor
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 440 V AC;250 V DC
Toepassing: Universeel
Boorgat: Boorgat
Inschakelstroom maximaal 50 A (20 ms, NO-contact)
Isolatie: basisisolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 120 V AC
Ingangsspanningsbereik ten opzichte van VN: Zie diagram
Typische ingangsstroom bij UN: 24 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 3 wisselcontacten
Grensstroom: 8 A (zie diagram)
Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 4 kV
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT I (relais)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 107 schakelcycli
Testspanning (wikkeling/contact): 2,5 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 5 ms ... 25 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 10 V (24 mA)
Schakelstroom minimaal: 10 mA (24 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 216 W (24 V DC);124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC);2250 VA (250 V AC);4000 VA (440 V AC )
Testspanning (contact/contact): 2,5 kVeff (50 Hz, 1 min., contact/contact)
Netfrequentie 50/60 Hz
Terugvaltijdbereik typisch: 5 ms ... 20 ms.
Motorbelasting conform UL 508: 1/3 HP, 120 V AC (eenfasige wisselstroommotor);1/2 HP, 240 V AC (eenfasige wisselstroommotor);1/2 HP, 240 V AC (draaistroommotor)
Contact pagina: Contact pagina
Spoelspanning: 120 V/AC
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 1,5 A/240 V (maakcontact);DC13, 2 A/240 V (maakcontact)
3-fasen motorbelasting: 1500 W.

: Piece

Soortnaam: Relaismodule

Type: RIF-4-RPT-LV-120AC/3X21

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 102 V/AC

Bedrijfsspanning (max.): 132 V/AC

: 3x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 440 V/AC

Max. schakelvermogen: 4000 VA

Bijzonderheden: Met houderbeugel

: IP20

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

Diepte: 90 mm

Breedte: 43 mm

Hoogte: 111 mm

Afm.: (b x h x d) 43 x 111 x 90 mm

Inhoud: 5 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relaismodule 3x wisselcontact Piece 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relaismodule 3x wisselcontact Piece 5 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: Relaishouder, vermogenscontacrelais, insteekbare display-/ontstoringsmodule en bevestigingsbeugel. Contactuitvoering: 3 wisselcontacten. Ingangsspanning: 120 V/AC

De teksten voor dit artikel zijn automatisch vertaald.
