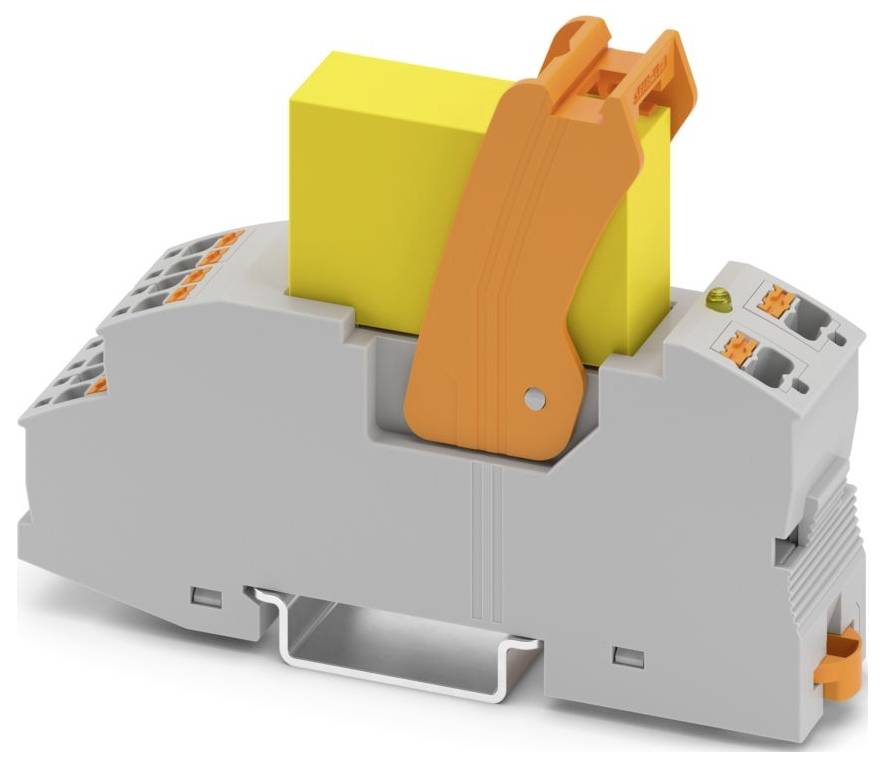

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relaismodule 3x NO, 1x NC Piece 10 stuk(s)-0

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

3x NO

1x NC

Schakelspanning (max.)

300 V/DC

Type

RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Datasheet (PDF)

Leverbaar di. 22 sep.

405 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 37,60 / Stuk)

€ 376,03

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 26- 16 (star);26 ... 16 (flexibel)
Breedte: 21 mm
Hoogte 96 mm
Diepte: 67 mm
Brandbaarheidsklasse conform UL 94: V2 (behuizing)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: En 61810-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Maximaal verliesvermogen bij nominale voorwaarde: 0,41 W.
Bedrijfsmodus: 100% ED
Certificaat: UKCA-conform
Stroom: 10 A (RT28-32)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Spanning: 500 V (SCPD)
Veiligheidsschakeling: vrijloopdiode
Schakelspanning maximaal: 250 V AC;300 V DC
Statusindicatie: LED (geel)
Toepassing: Gedwongen geleide contacten
Kortsluitstroom: 1 kA (voorwaardelijke kortsluitstroom)
Inschakelstroom maximaal: 35 A (20 ms
Isolatie: Basisisolatie;veilige scheiding, versterkte isolatie en 6 KV tussen spoel en contactcircuit en tussen contacten 11-12 en 13-14, 33-34 volgens 23-24, 41-42
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 12.09.2025
Ingangsspanningsbereik ten opzichte van UN: Zie derating-diagram
Typische ingangsstroom bij UN: 17 mA
Contactuitvoering: 3 NO-contacten, 1 NC-contact
Continue grensstroom: 6 A
UKCA: UKCA
Nominale isolatiespanning: 250 V AC (ingang/uitgang)
Nominale stootspanning: 6 kV (ingang/uitgang)
Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT II (relais)
Beschermingsklasse (inbouwplaats): IP54 (inbouwplaats)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 107 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 10 ms
Typische terugvaltijd: 15 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgSnO, hard verguld
Schakelspanning minimaal: 10 V (5 mA)
Schakelstroom minimaal: 5 mA (10 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 144 W (24 V DC);100 W (48 V DC);75 W (60 V DC);55 W (110 V DC);50 W (220 V DC);1500 VA (250 V AC)
Testspanning (open contact): 1,5 kVeff (50 Hz, 1 min., open contact)
Spoelspanning 24 V DC
B10D: 810000 CYCLI (AC15, 250 V / 0,5 A, 1 NO);170000 CYCLI (AC15 | 250 V / 2 A | 1 NO);318000 CYCLI (DC13, 24 V / 1 A, 1 NO);208000 CYCLI (DC13, 24 V / 2 A, 1 NO)
Gedwongen geleide contacten conform en 61810-3: Type A.
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 2 A/240 V (maakcontact);DC13, 2 A/24 V (maakcontact)
Kortsluitbeveiliging: Kortsluitbeveiliging
NOMINALE VOEDINGSSPANNING UN: 24 V DC
Alle informatie volgens de norm: Alle informatie volgens de norm
Ingangsverlies bij UN: 0,4 W.
Testspanning (): 4 kVeff (50 Hz, 1 min., tussen de contacten: Alle andere)

: Piece

Soortnaam: Relaismodule

Type: RIF-RPT-LDP-24DC/1X2/3X1/AU/FG

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (max.): 24 V/DC

Response-tijd: 10 ms

Afvalvertraging: 15 ms

: 3x NO
1x NC

Contactmateriaal: AgSnO + hardverguldsel

Schakelspanning (max.): 300 V/DC

Max. schakelvermogen: 1500 VA

Spoelvermogen: 0.4 W

Bijzonderheden: Met LED
Met vrijloopdiode
Met houderbeugel

: IP20

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

Diepte: 67 mm

Breedte: 21 mm

Hoogte: 96 mm

Afm.: (b x h x d) 21 x 96 x 67 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relaismodule 3x NO, 1x NC Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relaismodule 3x NO, 1x NC Piece 10 stuk(s)

Omschrijving

Relaismodule met push-in-aansluiting, bestaande uit: Relaishouder met status-LED, vrijloopdiode en bevestigingsbeugel, veiligheidsrelais met gedwongen geleide contacten conform DIN en 61810-3, contactuitvoering: 3 NO-contact en 1 NC-contact, ingangsspanning: 24 V DC
