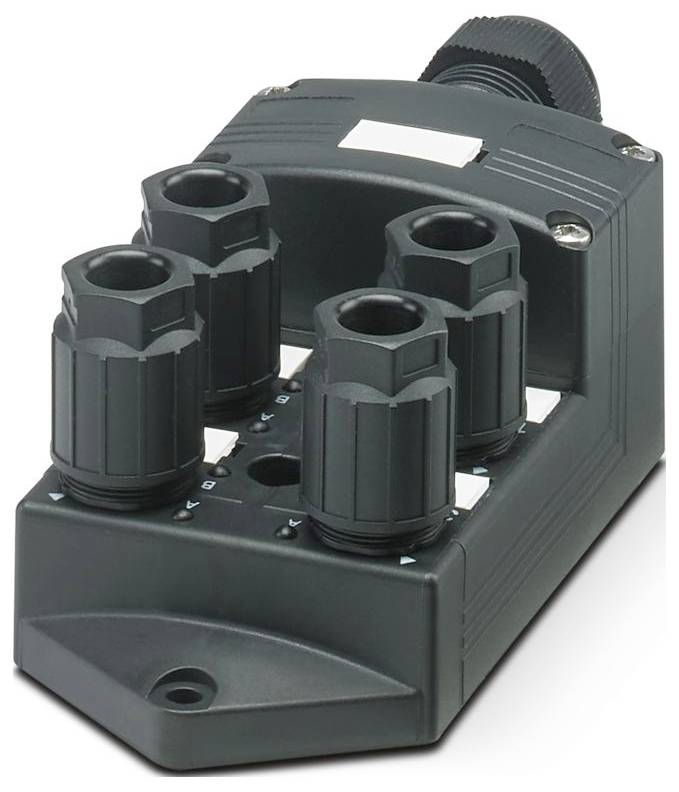

Phoenix Contact SACB-4/ 8-C QO 1156003 Sensor/actuator box Quickon-verdeler 1 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
4
Aantal verdelers
4-voudig
Toewijzing
Dubbel
Datasheet (PDF)
14 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 61,15
3
3% = € 1,70
€ 59,45
5
4% = € 2,37
€ 58,78
10
5% = € 2,83
€ 58,32
25
5% = € 3,33
€ 57,82
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 61,15 / Stuk)
€ 61,15
excl. btw
Gratis verzending*
Technische specificaties
- Aantal polen: 5
- NOMINALE SPANNING UN: 48 V AC;60 V DC
- Aansluitmethode: Insteekbare schroefaansluiting
- Breedte: 58 mm
- Hoogte: 45 mm
- Brandbaarheidsklasse conform UL 94: V0
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65
- Omgevingstemperatuur (bedrijf): -30 °C- 80 °C;-5 °C ... 50 °C (bij confectionering)
- Materiaal afdichting: FKM
- Lengte: 131 mm
- Materiaal (contactoppervlak): Sn
- Diameter kabelbuitenkant: 7 mm ... 12 mm
- Opmerking voor de toepassing: Leidingen met 5 geleiders mogen een diameter van de verbinding hebben van maximaal 0,5 mm²/ AWG 20
- Printaansluiting: Printaansluiting
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- LED: nee
- Materiaal contact: Staal/koper
- Aantal sleuven: 4
- Nominale stroom totaal: 10 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 4 A.
- Aansluittype sensor/actuator: QUICKON
- Aansluitbezetting: Aansluitbezetting
- Sleuf/pool = aderkleur of aansluiting: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;4 / 4 (A) = 3 / 4;4 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 1-4;3 / 2 (B) = 4 / 3 (+ 48 V) = UN;1-4 / 3 (0 V) = 0 V;1-4 / 5 (PE) = PE
- Statusweergave aanwezig: nee
- Materiaal afdichting O-ring: FKM
- Materiaal contacthouder: PA 6.6
- Materiaal contact vaste kabel pagina: Cu legering
- Materiaal contactoppervlak hoofdkabelzijde: NI
- Aansluitdoorsnede signaalleiding flexibel: 0,14 mm² ... 0,5 mm²
- Aansluitdoorsnede voeding flexibel: 0,14 mm² ... 0,5 mm²
- Aansluitdoorsnede AWG signaalleiding flexibel: 26 ... 20
- Aansluitdoorsnede AWG voedingsspanning flexibel: 26 ... 20
- Striplengte signaaldraad: 7 mm
- Striptlengte van de ommanteling: 50 mm (stamleiding)
- Aantrekweerstandsdekselbout: 0,35 Nm
- Aantrekkoppel montageschroef voor behuizingsbevestiging: 0,5 Nm
- Aantrekkoppel-wartelmoer: 4 Nm
- Materiaal gietmassa: PUR
- Materiaal contacthouder vaste kabel pagina: PA 6.6 V0
- Sleutelwijdte wartelmoer: 16 mm
- Aderisolatiemateriaal: PVC / PE / PP / rubber
Piece
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
4
- Toewijzing
Dubbel
- Type
SACB-4/ 8-C QO
- Stamkabel
Ja
- Aantal verdelers
4-voudig
- Statusweergave
Zonder LED
- Signaaltype
Universeel
- Aansluiting
Steekbare schroefaansluiting
- Breedte
58 mm
131 mm
IP65
- Stroombelastbaarheid per insteekplaats
4 A
- Somstroom (enkelvoudige voeding)
10 A
- Max. temperatuur
80 °C
- Min. temperatuur
-30 °C
- Aansluiting-diameter (max.)
0.5 mm²
- Aansluiting-diameter (min.)
0.14 mm²
- Soort aansluiting (verdeeldozen)
QUICKON-aansluiting
- Materiaal (behuizing)
PBT
- Totaal aantal polen
5
- Fabrikantnr.
1156003
- Inhoud
1 stuk(s)
- Aantal polen
5
- Hoogte
45 mm
- Stroombelastbaarheid (totaal)
10 A
- Stroombelastbaarheid per I/O signaal
2 A
- Voedingsspanning
48 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Sensor/actuator box Quickon-verdeler 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565110 Phoenix Contact SACB-4/ 8-C QO 1156003 Sensor/actuator box Quickon-verdeler 1 stuk(s) Piece
Omschrijving
Verdeeldoos, aansluittype: QUICKON, 0,14 mm² ... 0,75 mm², aantal sleuven: 4, aantal Polen: 5, bezetting van sleuven: Dubbel, statusweergave: nee, universeel; aansluiting voor hoofdleiding: insteekbare schroefaansluiting 180°, afscherming: nee, bij aansluiting van 5 aders max. 0,5 mm² aansluitbaar
