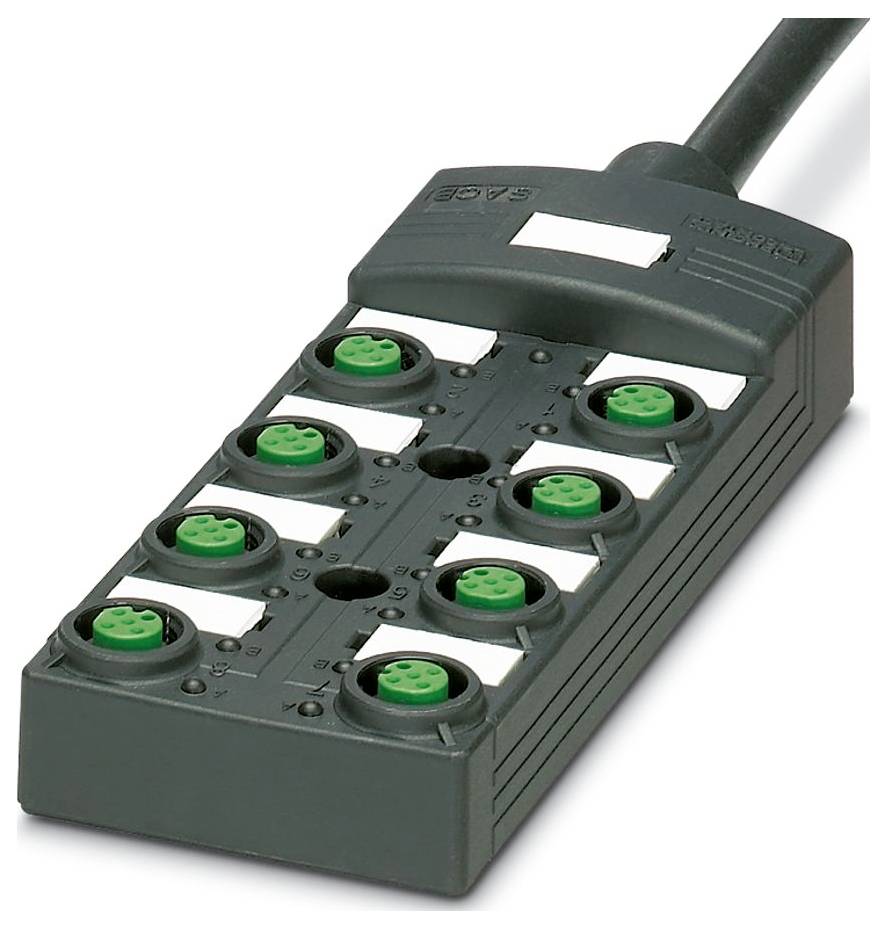

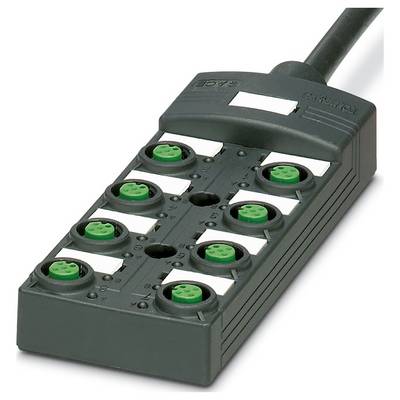

Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor/actuator box Verdeler met M12 bus 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
8
Aantal verdelers
8-voudig
Toewijzing
Enkelvoudig
Type
SACB-8/ 8-L- 5,0PUR SCO P NPN
Datasheet (PDF)
9 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 62,80
3
3% = € 1,73
€ 61,07
5
4% = € 2,44
€ 60,36
10
5% = € 2,90
€ 59,90
25
5% = € 3,42
€ 59,38
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 62,80 / Stuk)
€ 62,80
excl. btw
Gratis verzending*
Slechts 9 Stuk(s) beschikbaar
Technische specificaties
- Aantal Polen: 11
- NOMINALE SPANNING UN: 24 V DC
- Breedte: 54 mm.
- Hoogte: 23 mm
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 80 °C
- Normen/bepalingen: IEC 61076-2-101
- Lengte: 149 mm
- Materiaal contactoppervlak: Verguld
- Buitendiameter kabel: 8,50 mm ±0,2 mm
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 5 m
- Kabeldoorsnede: 8x 0,34 mm² (signaalleiding);3x 0,75 mm² (energieleiding)
- Printaansluiting: Printaansluiting
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M12-connector
- Buitenmantel, kleur: zwart RAL 9005
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen
- Codering: A
- Isolatieweerstand: ≥ 5 MΩ*km.
- LED: Ja
- Materiaal contact: Cu legering
- Aantal sleuven: 8
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 12 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 4 A.
- Aansluitmethode sensor/actuator: M12-bus
- Aantrekkoppel sleuf sensor-/actor-leiding: 0,4 Nm
- Aansluitbezetting: Aansluitbezetting
- SLEUF/POOL = ADERKLEUR OF AANSLUITING: 1 / 4 1-8 (A) = WH;2 / 4 5 (A) = GN;6 3 / 8 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;1-8 / 4 (A) = RD;7 / 4 (A) = BK;4 / 4 (A) = VT;3 / 1 (+ 24 V = GBN) = GBN) = GVE;1-8
- Statusweergave aanwezig: Ja
- Materiaal schroefhuls: PBT
- Materiaal afdichting O-ring: NBR
- Materiaal contacthouder: PA
- Aantrekkoppel montageschroef voor behuizingsbevestiging: 0,5 Nm
- Materiaal gietmassa: PUR
- Lokale diagnose: Voedingsspanning LED groen;statusweergave I/O LED geel
- Bewaakte functie: Voedingsspanning
- Optische weergave: LED groen
- PUR/PVC ZWART [PUR]: PUR/PVC ZWART [PUR]
- Leidinggewicht: 107,4 kg/km
- UL AWM STYLE: 20549 (80 °C / 300 V)
- Afgeschermd: nee
- Type geleiding: PUR/PVC zwart [PUR]
- Opbouw van de printplaat signaalkabel: 19x 0,15 mm
- Signaaldraad AWG: 22
- Opbouw van de printplaat voeding: 42x 0,15 mm
- Voeding AWG: 18
- Aderdiameter inclusief isolatie: 1,3 mm ± 0,1 mm (signaaldraad);1,8 mm ± 0,1 mm (energieleiding)
- Materiaal aderisolatie: PVC
- Enkele ader, kleur: Bruin, blauw, groen/geel, wit, groen, geel, grijs, roze, rood, zwart, paars
- Wanddikte binnenmantel: ≥ 0,15 mm
- Wanddikte buitenmantel: ≥ 0,38 mm
- Totale verzeeling: Aders in lagen verseilt
- Nominale spanning kabel: 300 V AC
- Minimale buigradius, vast gelegd: 7,5 x D.
- Minimale buigradius, flexibel gelegd: 10 x D.
- Kleinste buigradius, vast gelegd: 64 mm
- Kleinste buigradius, beweegbaar gelegd: 85 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 1500000, buigradius: 10 x D, verplaatsing: 2 m, verplaatsingssnelheid: 2 m/s.
- Vlamgebrek: DIN en 50265
- Oliebestendigheid: Conform VDE 0472 deel 803
- Bijzondere eigenschappen: Siliconenvrij
- Stroomweerstand max.: ≤ 53 Ω/km (signaaldraad);≤ 26 Ω/km (energieleiding)
- Testspanning ader/ader: 2000 V (50 Hz, 5 min.)
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
8
- Toewijzing
Enkelvoudig
- Type
SACB-8/ 8-L- 5,0PUR SCO P NPN
- Stamkabel
Ja
- Aantal verdelers
8-voudig
- Statusweergave
Met LED
- Aansluiting
M12-bus
- Breedte
54 mm
149 mm
IP65
IP67
- Stroombelastbaarheid per insteekplaats
4 A
- Somstroom (enkelvoudige voeding)
12 A
- Max. temperatuur
80 °C
- Min. temperatuur
-25 °C
- Aansluiting-diameter (max.)
0.75 mm²
- Aansluiting-diameter (min.)
0.34 mm²
- Soort aansluiting (verdeeldozen)
M12-bus
- Materiaal (behuizing)
PBT
- Totaal aantal polen
4
- Fabrikantnr.
1405737
- Inhoud
1 stuk(s)
- Kabellengte
5 m
- Aantal polen
4
- Hoogte
23 mm
- Stroombelastbaarheid (totaal)
12 A
- Stroombelastbaarheid per I/O signaal
2 A
- Diepte
149 mm
- Voedingsspanning
24 V
- Ontwerpspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor/actuator box Verdeler met M12 bus 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor/actuator box Verdeler met M12 bus 1 stuk(s)
Omschrijving
Verdeeldoos, aansluitmethode: M12-bus kunststof, aantal sleuven: 8, aantal Polen: 4, codering: A, insteekbezetting: Eenvoudig, statusweergave: Ja, NPN; aansluiting hoofdleiding: vaste aansluiting 180°, PUR/PVC, kabellengte: 5 m, afscherming: nee
