Schabus GX-HS Gas- en koolmonoxidemelder werkt op het lichtnet Detectie van Methaan, Butaan, Propaan, Ethanol, Kooldioxi

Het gas alarm GX-HS is een gasmelder voor verschillende gassen en waarschuwt al bij een gasconcentratie die ver onder de levensbedreigende waarde ligt. Dit bewakingssysteem is daarom voor zijn doel uiterst gevoelig ingesteld. Voor elk type gas moet een geschikte sensor worden gebruikt.
(Raadpleeg de gebruiksaanwijzing van de sensor voor informatie over het activeren en de minimale concentratie).

Het alarmsignaal wordt op het apparaat optisch en akoestisch gegeven (optioneel kan een externe zoemer/piëzo-alarmgever op het apparaat worden aangesloten). Bovendien wordt een potentiaalvrij relais geschakeld, om bijv. met het relais een magneetafsluitklep (gastoevoerleiding vergrendelen) te schakelen, zodat bij een eventueel lek in de gasleiding of in de gatherme geen verder gas meer kan ontsnappen en met een tweede relais/storingsrelais een schakelingang in de gebouwentechniek kan worden bediend.

Montagehandleiding
Het waarschuwingsapparaat en de sensor mogen alleen in droge binnenruimtes worden geïnstalleerd en moeten, afhankelijk van het type gast, correct worden geplaatst om een goede werking van het waarschuwingsapparaat te garanderen.

De montage moet door een gekwalificeerde vakman worden uitgevoerd.
Let op de vijf veiligheidsregels!

DIN-rail montage
Het gas alarm GX-HS wordt in verdelingen en schakelkasten op een standaard 35 mm DIN-rail (DIN rail) gemonteerd.

Sensormontage
Afhankelijk van het type sensor dat wordt aangesloten, detecteert het apparaat verschillende gassen, zoals stad- en aardgas (methaan/butaan), koolmonoxide en rook of kooldioxide. Voor elk sensortype is een voorgeschreven montagehoogte nodig, omdat gassen verschillende eigenschappen hebben en zich dienovereenkomstig in de ruimte verspreiden.
Bij kabeluitbreidingen moet u de bedieningshandleiding van de sensor absoluut in acht nemen.

Beschikbare, compatibele sensoren, stand 03/2025:

GX-LNG - voor LNG, stads-/aardgas-/vloeibaar gas, methaan, butaan, propaan; ethanol - grenswaarden 10 - 20 % UEG - art. nr. 300897
GX-CFC - voor fluorkoolwaterstoffen, koelmiddel, bijv. R32, R404, R410 - grenswaarden 100 ppm tot 3000 ppm - art. nr. 200901
GX-H2 – voor waterstof (hydrogenen) – artikel.nr. 200616
GX-CO koolmonoxide CO 0,4-3 V, (tot 300 ppm) lineair – artikel. Nr. 300712

Actieve sensorwaarschuwingsapparaten, werking op GX-HS voor potentiaalvrije contacten:

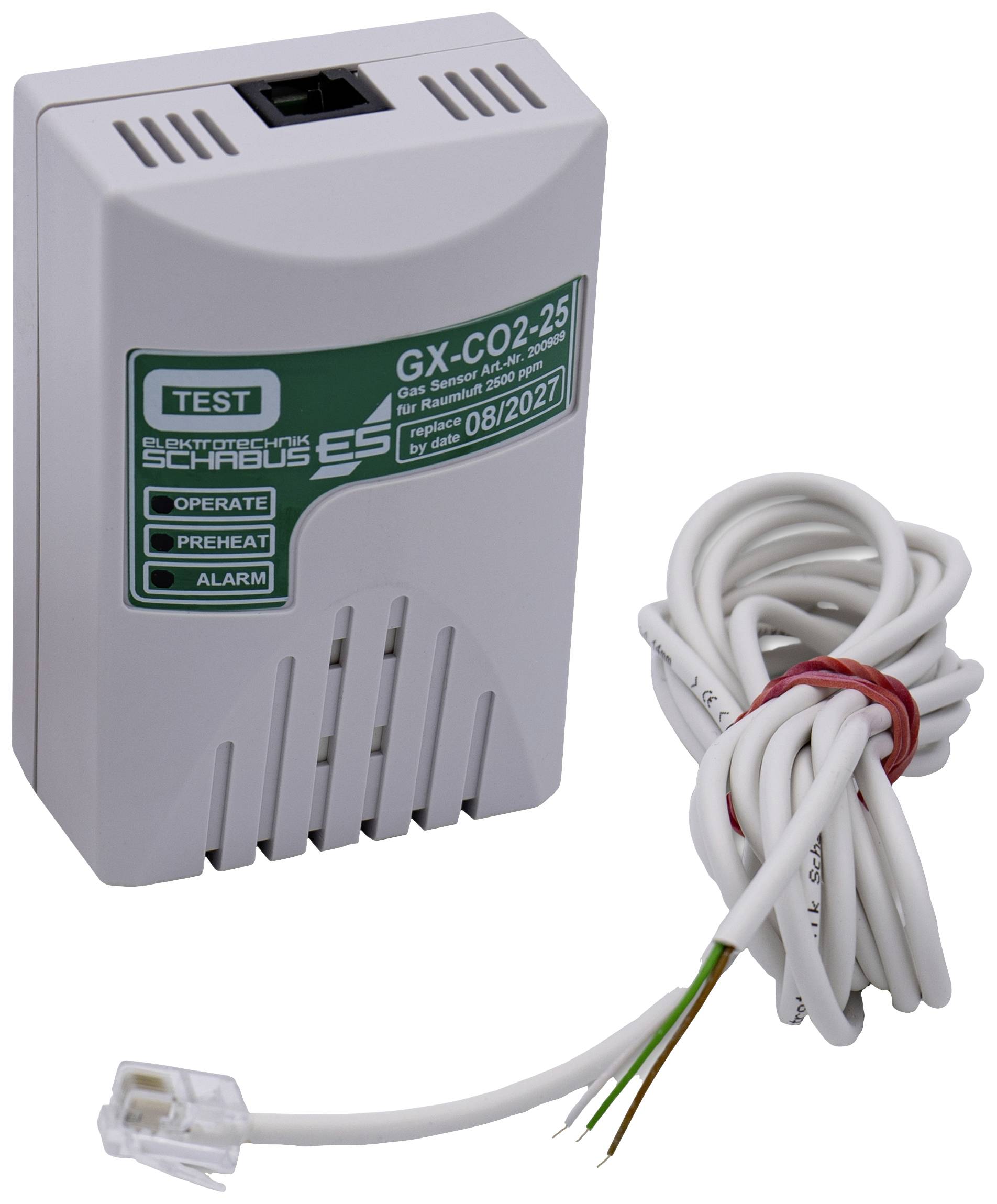

GX-CO2-25 - voor kooldioxide CO2, bewaking van de binnenlucht, geheugen voor ventilatie, piëzo + LED's + testfunctie ingebouwd - grenswaarden 2500 ppm - art.nr. 200989
GX-CO2-30 - voor kooldioxide CO2, piëzo + LED's + testfunctie ingebouwd, IP54 - grenswaarden 1,5%/3% vol. - Art. 300315

Op een GX-HS kan in principe slechts één GX-sensor worden gebruikt.
