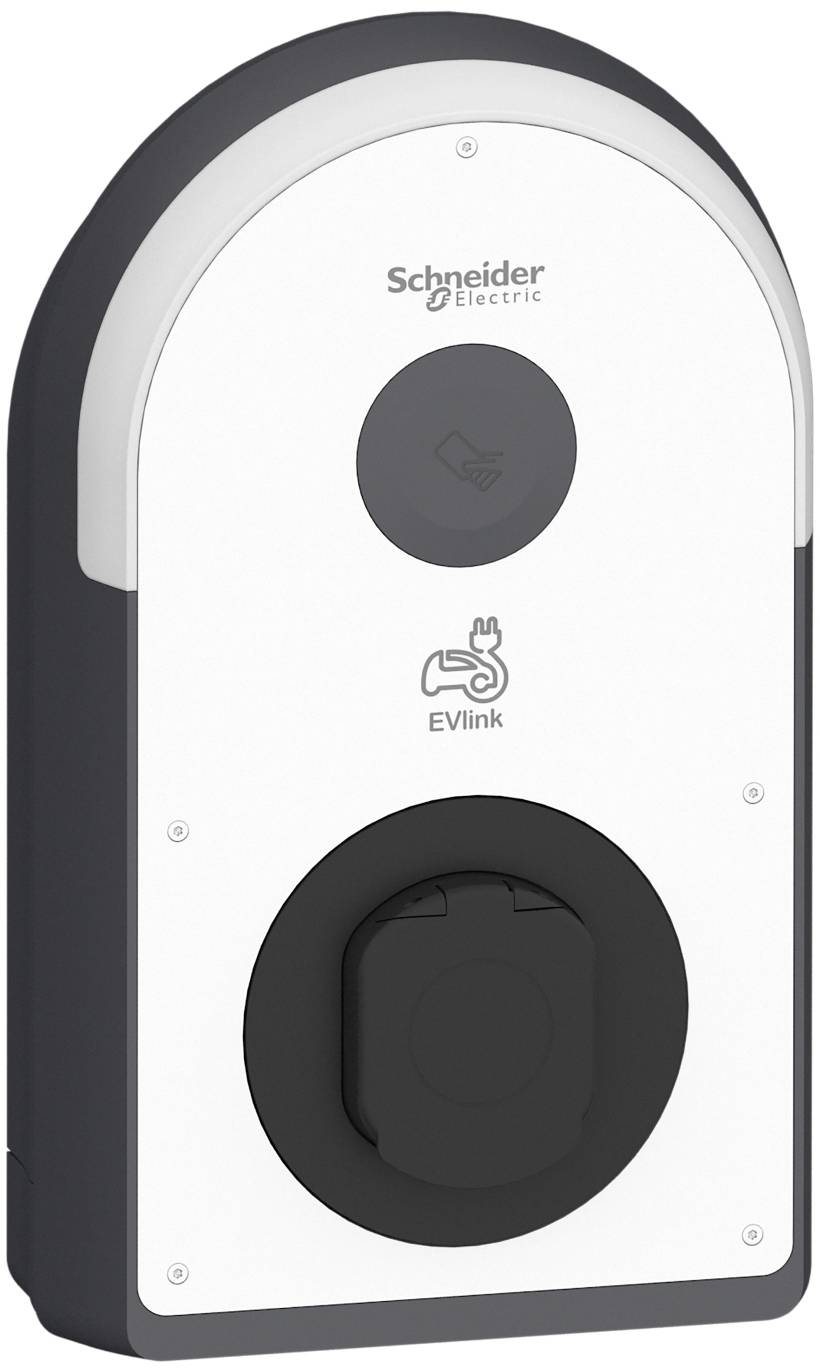

Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Wallbox
- Autorisatiemethode
RFID
NFC
- Laadstekker
Type 2
- Laadmodus
Mode 3
- Aantal aansluitingen
1 x
- Laadvermogen
22 kW
- Aantal fases
3-fasig
- Nominale spanning
380 V
IP55

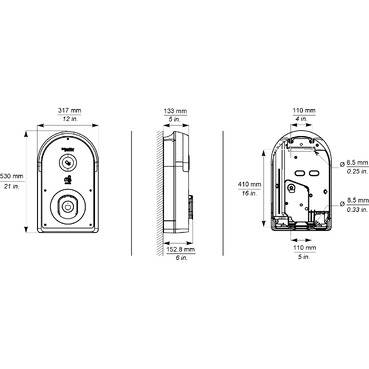

- Breedte
317 mm
- Hoogte
529 mm
- Diepte
153 mm
- Gewicht
7.5 kg
- Max. temperatuur
50 °C
- Min. temperatuur
-30 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
16-16 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
FALSE
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
TRUE
1.6
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
TRUE
3-phase
FALSE
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Informatie
Informatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Informatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Informatie 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Repareerbaarheids-/duurzaamheids datasheet 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Verklaring van Overeenstemming
Verklaring van Overeenstemming 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Verklaring van Overeenstemming 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Verklaring van Overeenstemming 3342450 Schneider Electric EVB3S22N41 Wallbox Type 2 Mode 3 Aantal aansluitingen 1 x 22 kW RFID, NFC
Omschrijving
EVlink Pro AC Wallbox met type 2 stopcontact met shutters. Voor gebruik in semi-openbare garages of op parkeerplaatsen, voor de binnen- of buiteninstallatie aan de wand, op de EVlink Stele (EVA1PBS1 / EVA1PBS2) of in de Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 lading conform IEC 61851-1, 3-fasig met maximaal 22 kW laadvermogen, type 2 stopcontact. Met geïntegreerde 6 mA gelijkfoutstroomdetectie (maakt het gebruik van een FI type A mogelijk). Digitale ingangen: 1 voor tijdelijke stroombegrenzing, 1 voor verschoven/buiten geplaatste lading, 1 voor EV-aanwezigheidsdetectie. Toegangscontrole via NFC/RFID-reader, NFC Reader 13,56 MHz compatibel met type 1, 2, 4 en 5 badges. RFID Reader: Voldoet aan de protocollen ISO/CEI 14443 A& B en ISO/CEI 15693, compatibel met Mifare Ultralight, Mifare Classic, Mifare Plus. Gebruikersinformatie en statusmelding via een goed zichtbare LED-boog, ingebruikname van de Wallbox via eSetup-app via Bluetooth. Communicatienormen: Bluetooth, Ethernet 2 aansluitingen (1 voor Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J voor de aansluiting op een back-end en het belastingsmanagementsysteem EcoStrucure EV Charging Expert. Optionele accessoires: WiFi-module (EVA1MW), modemmodule (EVA1MS& EVA1MM), ISO 15118 module (EVA1M8), insteekbaar op de laadcontroller. Kleur laadstation: Body: Donkergrijs RAL 7016 en zwart RAL 9005, frontafdekking: Wit RAL 9003. Afmetingen bxhxd: 317x529x153mm, gewicht: 7,5 kg, materiaal: Polycarbonaat UV-behandeld. Stootvastheid IK10, beschermingsklasse IP55, bedrijfstemperatuur -30 tot 50 °C, opslagtemperatuur -40 tot 80 °C, bedrijfshoogte max. 2000m, rel. Luchtvochtigheid 5 tot 95%, eigen verbruik max. 10 W. Aardingssysteem: TT, TN(S) of TN(C)(S), IT compatibel met extra scheidingstransformator in de voeding. Normen en standaarden: CE, E.V. Ready, IEC/en 61851-1 ED 3.0, IEC/en 62196-1 ED 2.0, IEC/en 62196-2 ED 1.0, en 61000-6-2: 2019, en 61000-6-3:2007 + A1:2011, IEC 60884-1 en NF-C 61314.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
