Name: Schneider Electric EVD1S150TBBC7 Laadstation Type 2 300 A Aantal aansluitingen 2 x 150 kW RFID
Brand: Schneider Electric
SKU: 3304622

Technische specificaties

Soortnaam: Laadstation

Autorisatiemethode: RFID

Laadstekker: Type 2

Laadstroom: 300 A

Aantal aansluitingen: 2 x

Laadvermogen: 150 kW

Aantal fases: 3-fasig

Kabellengte: 7 m

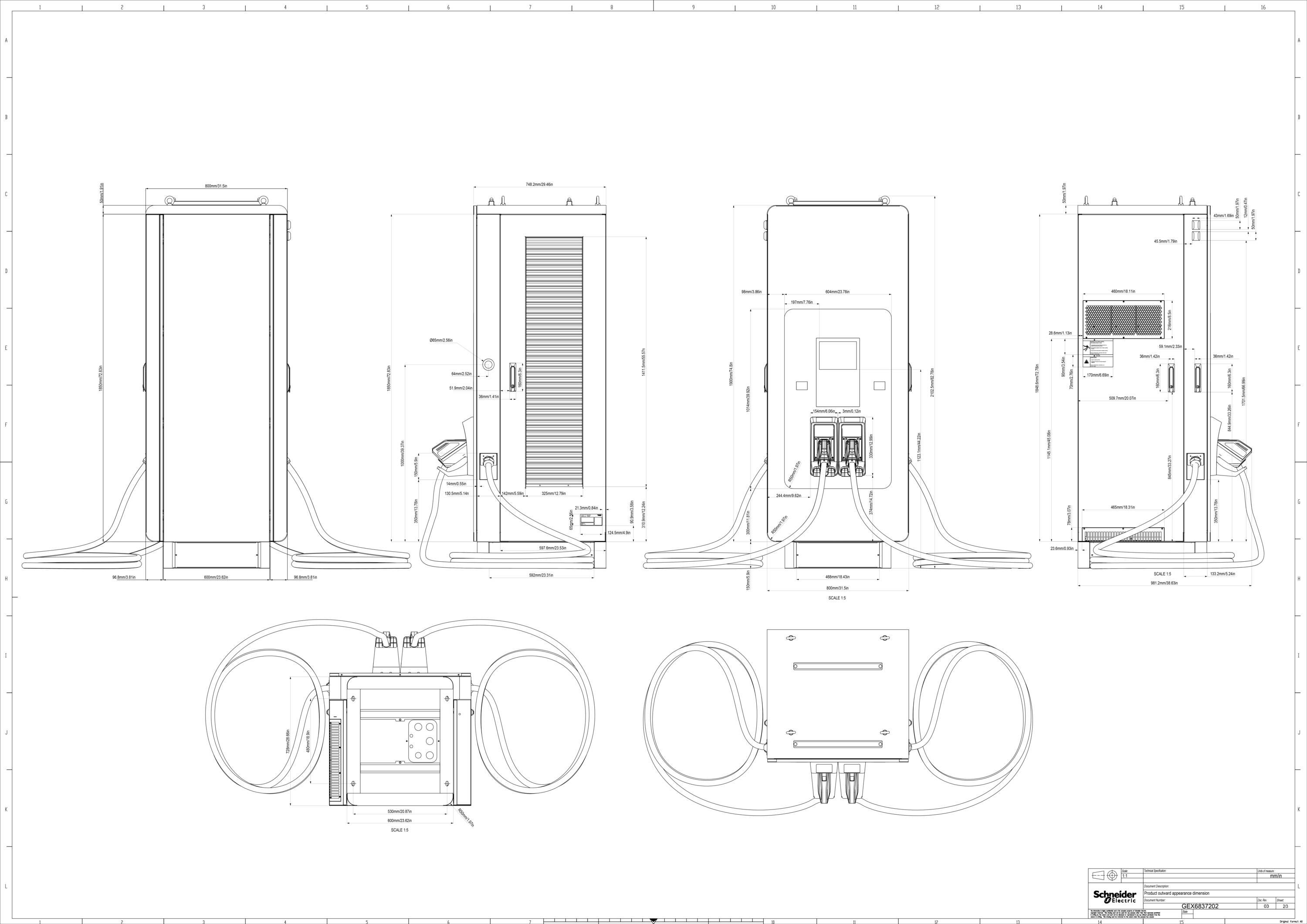

Hoogte: 2.103 mm

Diepte: 963 mm

Gewicht: 526 kg

Max. temperatuur: 50 °C

Min. temperatuur: -30 °C

: Floor fastening

: 833 mm

: 2103 mm

: 963 mm

: TRUE

: Steel

: 380-415.0 V

: IK10

: 50/60 Hz

: IP55

: 0

: 300 A

: 240-240.0 mm²

: 2

: FALSE

: 1

: 0

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: TRUE

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 3-phase

Documenten en downloads

Datablad

Datablad 3304622 Schneider Electric EVD1S150TBBC7 Laadstation Type 2 300 A Aantal aansluitingen 2 x 150 kW RFID

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3304622 Schneider Electric EVD1S150TBBC7 Laadstation Type 2 300 A Aantal aansluitingen 2 x 150 kW RFID

Omschrijving

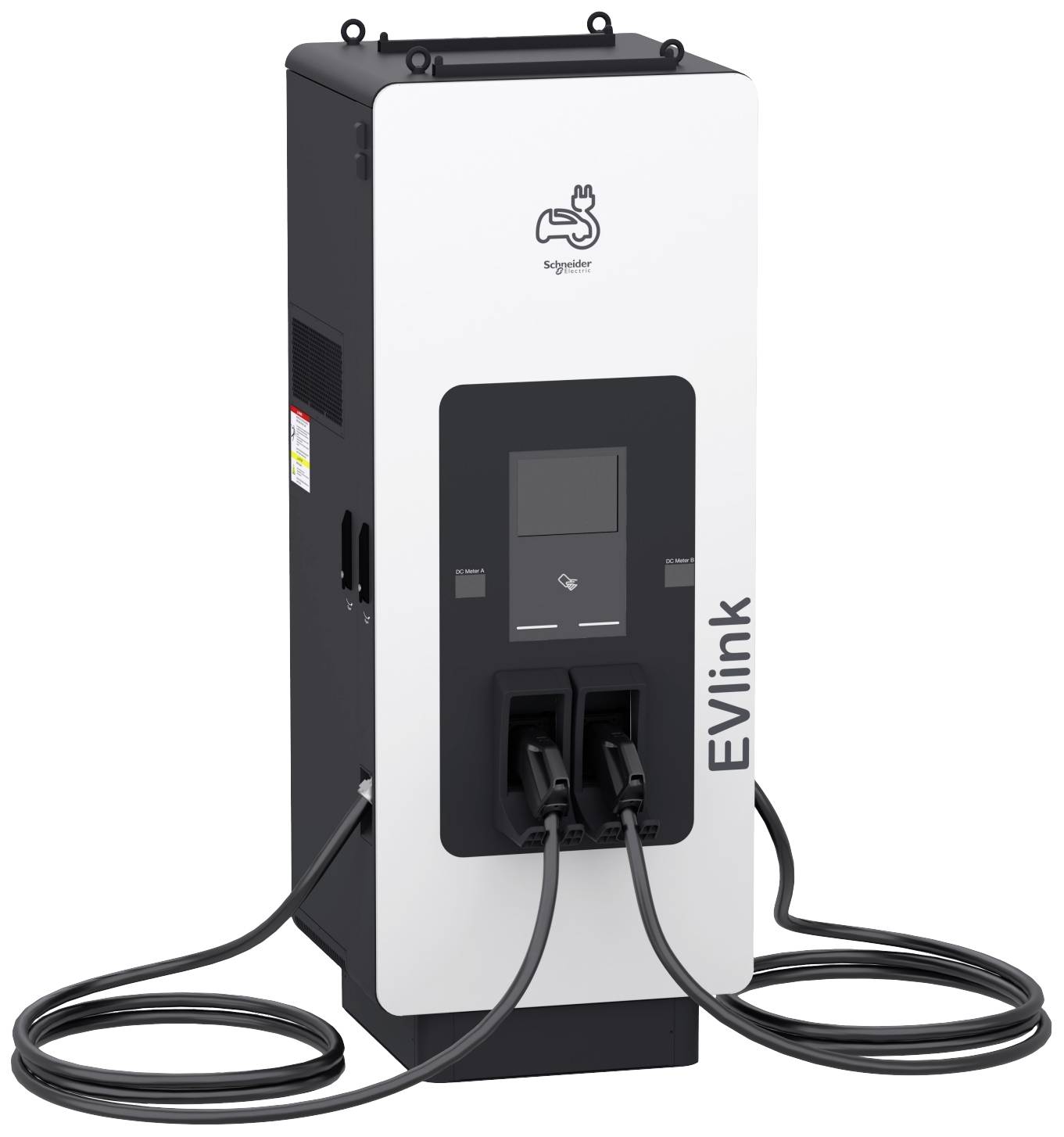

EVlink Pro DC snellader met 150 kW laadvermogen met de mogelijkheid om gelijktijdig twee voertuigen te laden. Het laadstation past zich automatisch aan de werkelijke laadbehoefte van elk voertuig aan en gebruikt zo het volledige beschikbare laadvermogen om de laadduur zo laag mogelijk te houden. Beschikt over 2 CCS2-aansluitingen met elk 7 m kabellengte zonder kabelbeheersysteem. Uitgangsspanning op het laadpunt: 150-1.000V DC, uitgangsstroom: mx. 300A, Power-module-grootte: 30 kW. Geïntegreerde kortsluit- en overbelastingsbeveiliging en aardlekschakelaar op DC-aansluiting, oververhittingsbeveiliging, temperatuurregeling, overspanningscategorie III, stand-by verbruik 90 W, volume 65 dB (1 m afstand tot laadstation). Voor het veilig laden van elektrische voertuigen conform IEC61851-1 ed.3 en IEC61851-23. Opladen via RFID-kaart, RFID-reader conform ISO/IEC 14443 type A & B en ISO/IEC 15693, NFC-lezer compatibel met tag-type 1, 2, 4, 5. Lezerondersteuning: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kaarten). Bediening via een meertalig 10,4 inch LCD-scherm, beschikbare talen: Duits, Engels, Frans, Spaans, Noors, andere op aanvraag. Communicatie met back-endplatforms en de Ecostruxure EV Charging Expert via OCPP1.6j, netwerkverbinding via WiFi, 4G of Ethernet. Communicatie met het voertuig via ISO15118/DIN700121. Vloerstaand laadstation voor de buitenopstelling, beschermingsklasse IP55, stootvastheid IK10 (IK08 voor het display), vermogensfactor 0,99 en rendement 94,5% bij nominaal uitgangsvermogen. THDi max. 5%, netaansluiting 3-fasig op TT, TN-S/TN-C-S en IT-net (met extra scheidingstransformator op de voedingsspanning), netspanning 400V, ingangsstroom 242A. Afmetingen bxhxd: 833mm x 2.103 mm x 963mm, gewicht: Ca. 526kg, bedrijfstemperatuur -30 tot 50 °C, rel. Luchtvochtigheid 5-95%, bedrijfshoogte tot 2000 m. Materiaal behuizing roestvrij staal, kleur voorkant RAL 9003, achterwand en zijdelen PANTONE Black C. normen en standaarden: CE, CE, IEC/en 61851-1 - m.u.v. 3.0, IEC/en 61851-23 - m.u.v. 1.0, IEC/en 62196-1 en 62196-3, EMV en 61000-6-2 - m.u.v. 2005 - en 61000-6-4 - EMC klasse A. Radiografische certificering. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, WIFI: EN 300328 V2.2.2 - EN 301897. EMC-radiografische apparatuur. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WIFI: EMV EN 301489-17 V2.1.5.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
