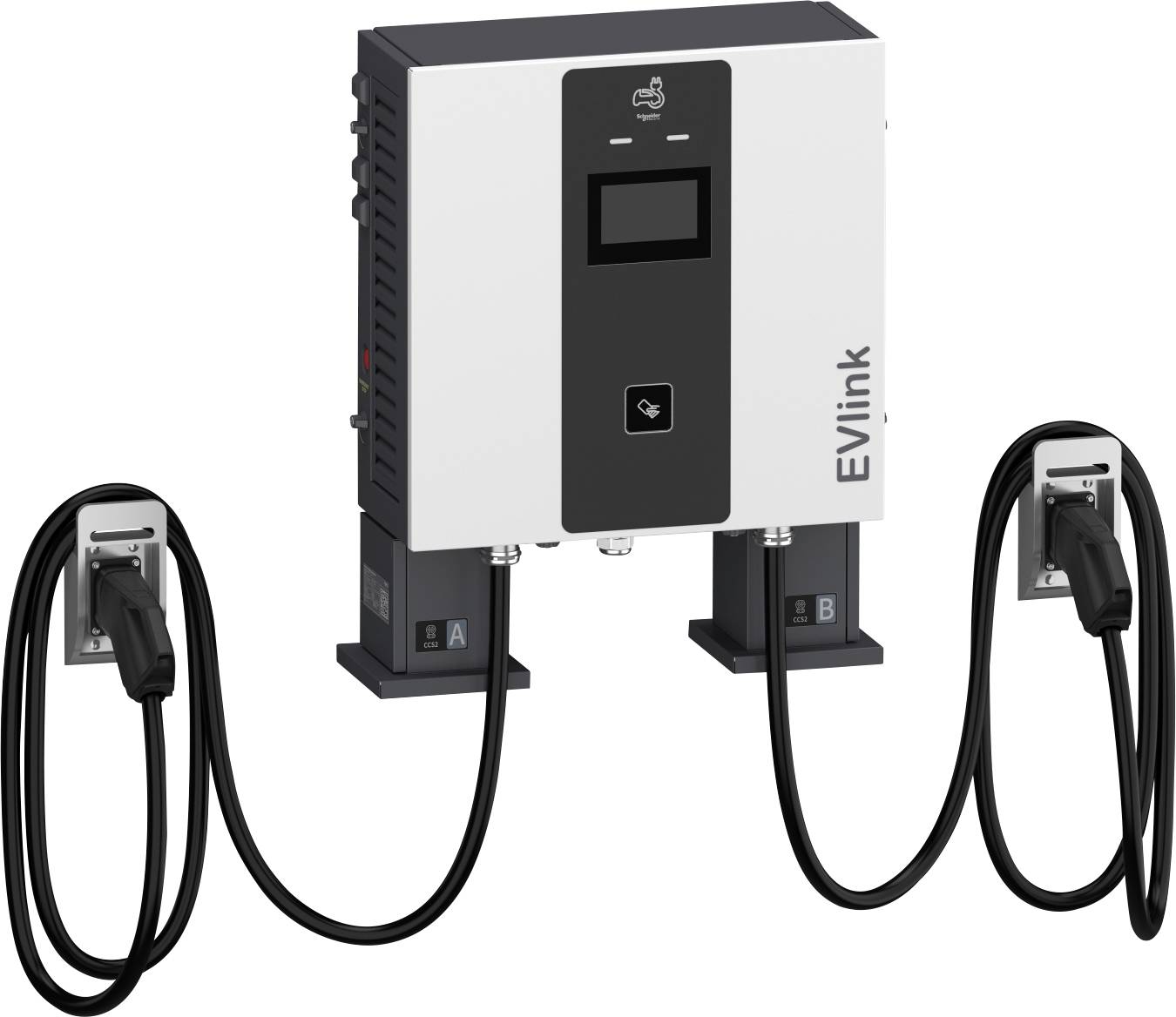

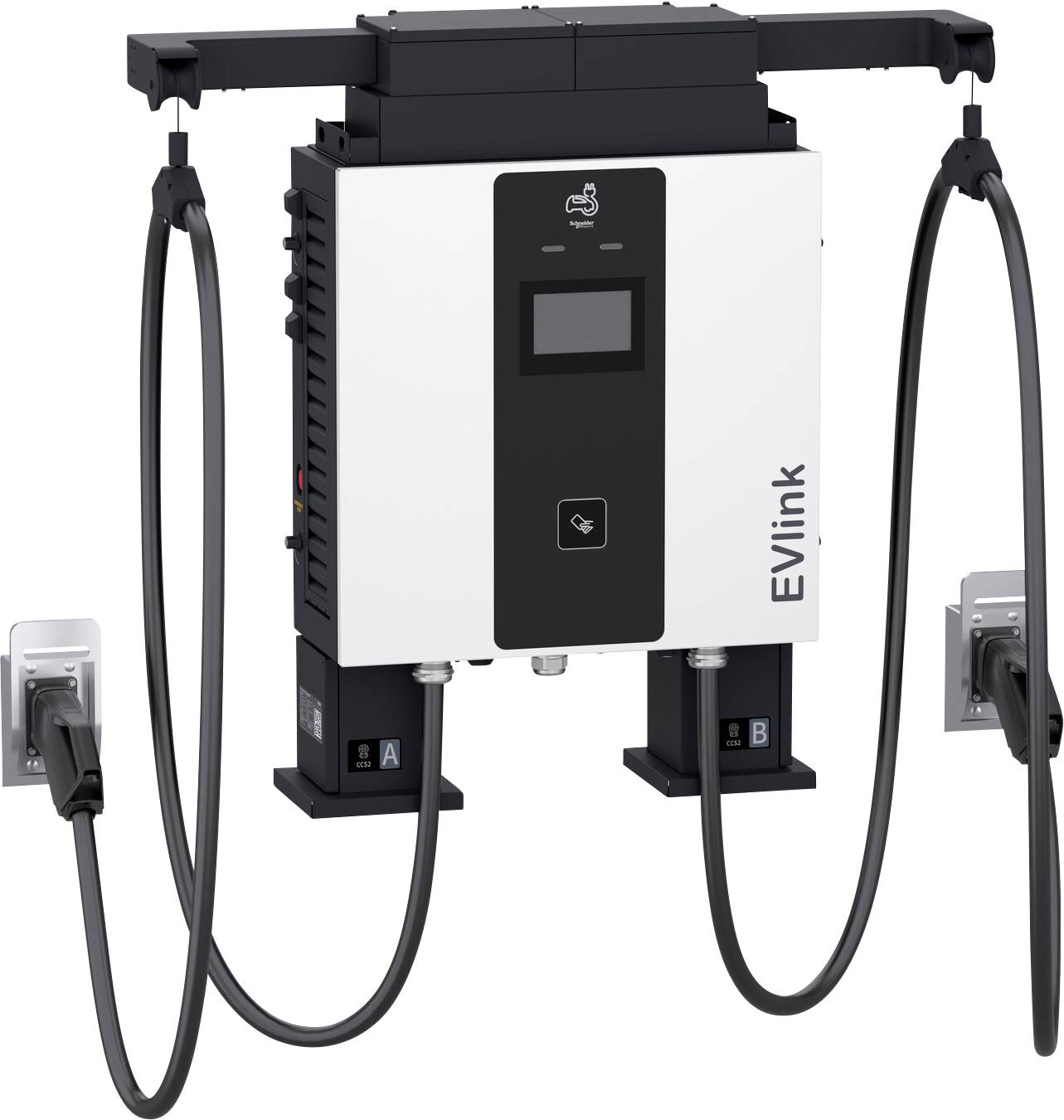

Schneider Electric EVD1S60TBBC7 Wallbox Type 2 60 kW RFID, NFC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Afsluitbare draaddoorsnede: 35-35 mm²
- Aantal CEE-stopcontacten: 0
- Aantal FI-schakelaars type A: 2
- Aantal FI-schakelaars type B: 0
- Aantal stopcontacten in het huishouden: 0
- Aantal laadkoppelingen CHAdeMO: 0
- Aantal laadkoppelingen GB AC: 0
- Aantal laadkoppelingen GB DC: 0
- Aantal laadekoppelingen type 1: 0
- Aantal laadekoppelingen type 1 CCS: 0
- Aantal laadekoppelingen type 2: 0
- Aantal laadekoppelingen type 2 CCS: 2
- Aantal oplaadpunten: 2
- Aantal laadstekkerdozen GB: 0
- Aantal laadstekkerdozen type 2: 0
- Aantal laadstekkerdozen type 3: 0
- Uitvoering aansluiting installatiezijde: 3-fasig
- Backend meegeleverd: nee
- Bediening en configuratie via APP: nee
- DC-foutdetectie: nee
- Conform eikenhout: nee
- Ingangsspanning: 380-415 V.
- Export van de laadtheorie: Ja
- Frequentie: 50 Hz
- Draadloze standaard 5G: nee
- Geschikt voor dynamisch lastbeheer: Ja
- IFTTT-ondersteuning beschikbaar: nee
- Compatibel met Amazon Alexa: nee
- Compatibel met Apple HomeKit: nee
- Compatibel met Google Assistant: nee
- Oplaadkabel permanent vergrendelbaar op het laadstation: Ja
- Max. Uitgangsstroom DC: 200 A.
- Met display: Ja
- Met energieteller: Ja
- Met huis aansluitdoos (HAK): nee
- Met geïntegreerde RFID-kaartlezer: Ja
- Met automatische zekering: Ja
- Met MID-compatibele energieteller: nee
- Met sleutelschakelaar: nee
- Montagemethode: Wand
- NFC (Near Field Communication): Ja
- Open Charge Point Protocol (OCPP) versie: 1.6
- Plug and charge (ISO 15118): nee
- Slagvastheid: IK10
- Detectie contact geaarde contact: nee
- Statisch lastbeheer geïntegreerd: Ja
- Koppelbaar via LAN: Ja
- Koppelbaar via WiFi: Ja
- Materiaal van de behuizing: Aluminium
- Soortnaam
Wallbox
- Autorisatiemethode
RFID
NFC
- Laadstekker
Type 2
- Laadvermogen
60 kW
- Kabellengte
7 m
IP55
IK10
Nee
- Breedte
802 mm
- Hoogte
1037 mm
- Diepte
339 mm
- Nominale stroom
200 A
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3763398 Schneider Electric EVD1S60TBBC7 Wallbox Type 2 60 kW RFID, NFC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763398 Schneider Electric EVD1S60TBBC7 Wallbox Type 2 60 kW RFID, NFC
Omschrijving

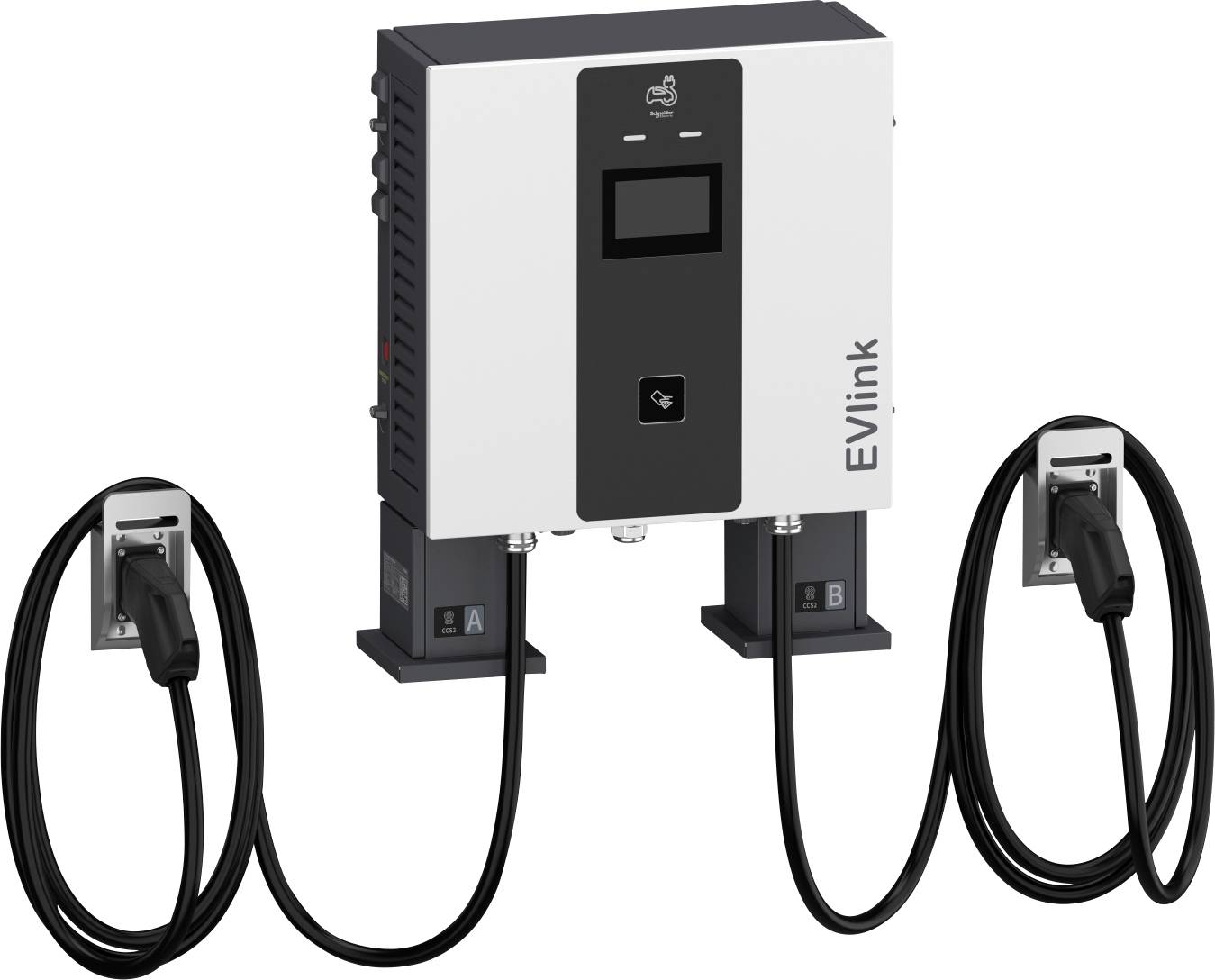

EVlink Pro DC snellader met 60 kW laadvermogen met de mogelijkheid om gelijktijdig twee voertuigen te laden. De wandlaadstation past zich automatisch aan de werkelijke laadbehoefte van elk voertuig aan en gebruikt zo het volledige beschikbare laadvermogen om de laadduur zo laag mogelijk te houden. Beschikt over 2 CCS2-aansluitingen met elk 7 m kabellengte zonder kabelbeheersysteem. Uitgangsspanning bij laadpunt: 150-1.000V DC, uitgangsstroom: Max. 200A, Power-modulegrootte: 30 kW. Geïntegreerde kortsluit- en overbelastingsbeveiliging en aardlekschakelaar op DC-aansluiting, oververhittingsbeveiliging, temperatuurregeling, overspanningscategorie III. Voor het veilig laden van elektrische voertuigen volgens IEC61851-1 ed.3 en IEC61851-23. Opladen via RFID-kaart, RFID-lezer conform ISO/IEC 14443 type A & B en ISO/IEC 15693, NFC-lezer compatibel met tag-type 1, 2, 4, 5. Ondersteuning voor lezers: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kaarten). Bediening via een meertalig 7-inch LCD-scherm, beschikbare talen: Duits, Engels, Frans, Spaans, Noors, andere op aanvraag. Communicatie met backendplatforms en de Ecostruxure EV Charging Expert via OCPP1.6j, netwerkaansluiting via WiFi, 4G of Ethernet. Communicatie met het voertuig via ISO15118/DIN700121. Wandlaadstation voor de buitenopstelling, beschermingsklasse IP55, schokbestendigheid IK10 (IK08 voor het display), vermogensfactor 0,99 en rendement 95% bij nominaal uitgangsvermogen. THDi max. 5%, netaansluiting 3-fasig op TT, TN-S/TN-C-S en IT-net (met extra scheidingstransformator bij de voeding), netspanning 400 V, ingangsstroom 115 A. Afmetingen bxhxd: 1,204mm x 1.303 mm x 339 mm, gewicht: Ca. 161kg, bedrijfstemperatuur -30 tot 50 °C, rel. Luchtvochtigheid 5-95%, werkhoogte tot 2.000 m. Materiaal behuizing roestvrij staal, kleur voorzijde RAL 9003, achterwand en zijdelen PANTONE Black C. normen en standaarden: IEC/en 61851-1 – m.u.v. 3.0, IEC/en 61851-23 – m.u.v. 2005, IEC/en 62196-1 en 62196-3, EMC en 61000-6-2 – m.u.v. 1.0 – en 61000-6-4 – EMC-klasse A. Draadloze certificering. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, WIFI: EN 300328 V2.2.2 – EN 301897. EMC-radio-uitrusting. EN 301489-1 V2.2.0, RFID/NFC: EMC EN 301489-3 V2.1.1, 4G: EMC EN 301489-52 V1.1.0, WIFI: EMC EN 301489-17 V2.1.5.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
