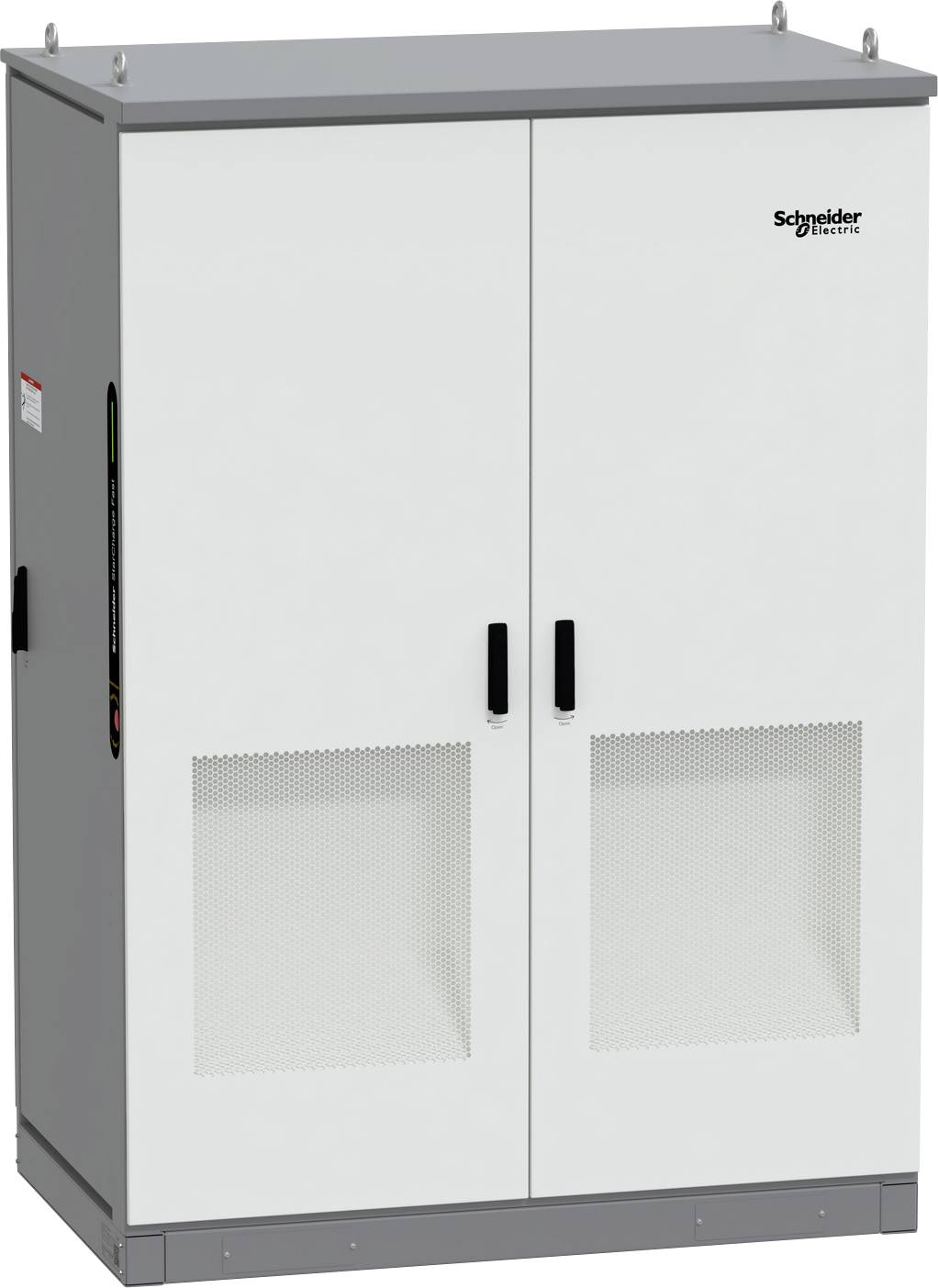

Schneider Electric EVD1S720 Laadstation 720 kW
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Laadstation
- Laadvermogen
720 kW
- Aantal fases
3-fasig
IP55
IK10
- Goedkeuringen
IEC 61851-1 ED.3 en IEC 61851-23
Nee
- Nominale stroom
1139 A
- Max. temperatuur
50 °C
- Min. temperatuur
-30 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3763399 Schneider Electric EVD1S720 Laadstation 720 kW
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763399 Schneider Electric EVD1S720 Laadstation 720 kW
Omschrijving
De snijder StarCharge bijna 720 Power-Cabinet is een standbehuizing voor de DC-snellading van elektrische voertuigen volgens IEC 61851-1 ED.3 en IEC 61851-23. 18 vermogensmodules, maximale constructie 720 kW. Beschermingsklasse IP55, schokbestendigheid IK10 (IK08 voor touchscreen). Bedrijfstemperatuur van -30 °C tot 50 °C, vermogensvermindering vanaf 50 °C. De Power-kast kan tot 12 laadzuilen voeden. Nominaal uitgangsvermogen 720 kW. Driefasige voeding (L1+L2+L3+N+PE). Nominale laadstroom 1139 A, schaalbaar tot 1266 A bij 380 tot 415 VAC +/- 10%, 50 of 60 Hz. Geschikt voor TN-S-, TN-C-S- en TT-netwerken. IT-netwerken worden ondersteund met een extra scheidingstransformator. De Power-kast vereist een hijswerktuig voor de installatie. De inbedrijfstelling gebeurt via een laptop met verbinding met de geïntegreerde webserver. Aanbevolen voor autodepots, openbare laadparken en verkeerstoepassingen. ideaal voor depottoepassingen met VDV 261-protocol voor e-bussen en BCB-toggle-wekfunctie voor automatisch opladen bij E-vrachtwagen De Power-kast bevat vermogensmodules met een rendement van 97%. De laadzuilen hebben MID- of PTB-gecertificeerde DC-tellers. Een meerkleurige LED geeft de status van de Power-cabine aan. Een stopknop maakt het snel afsluiten van een laadproces mogelijk. De Power-cabine kan op afstand worden bediend via een laadbeheersysteem (backend). De Power-Cabinet beschikt over een RJ45 Ethernet-aansluiting voor LAN en WiFi en 4G-modem. Het laadstation kan in stand-alone- of clusterbedrijf met backend worden gebruikt voor energiebeheer, verificatie en facturering. Configuratie via ingebouwde webserver. OCPP 1.6 en Modbus worden ondersteund. Beschikbare services: Verificatie, laadautorisatie, laadrecords, diagnose, lastbeheer en software-update op afstand.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
