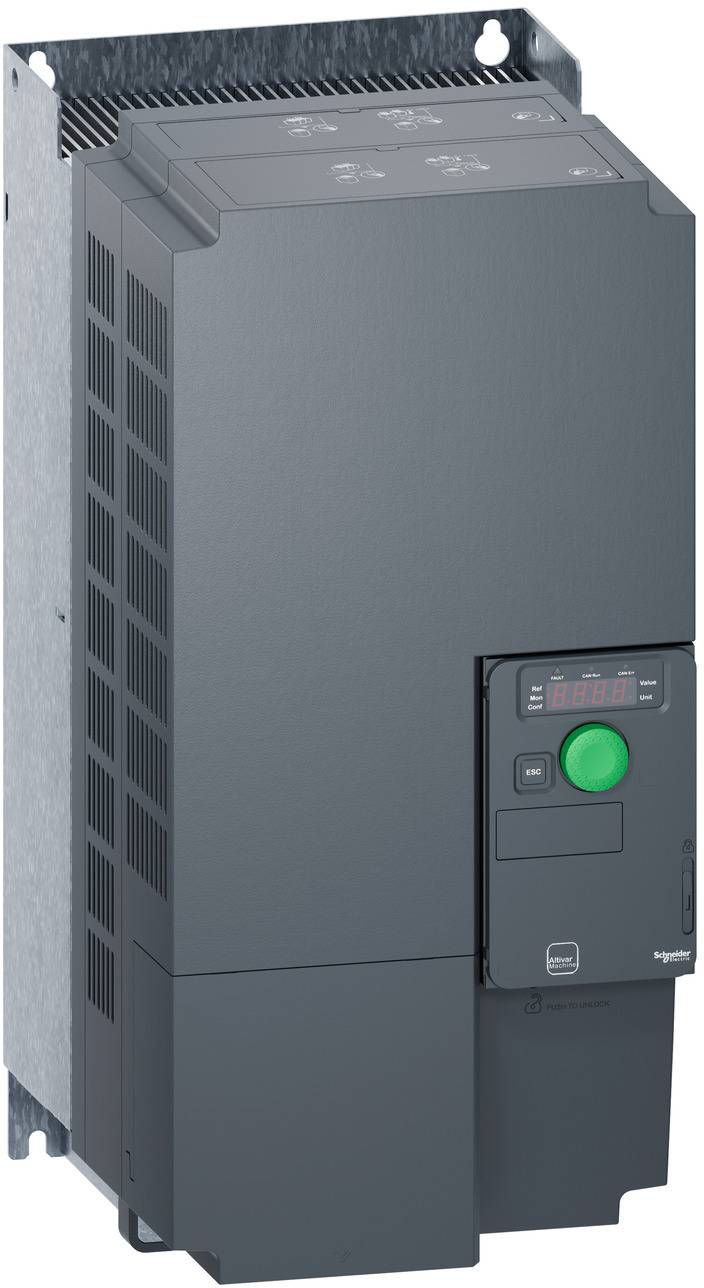

Schneider Electric Frequentieregelaar ATV320D22N4C 22 kW 3-fasig
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 1.921,49 / Stuk)
€ 1.921,49
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- 4-kwadrantenbedrijf mogelijk: Ja
- Aantal analoge uitgangen: 1
- Aantal analoge ingangen: 3
- Aantal digitale uitgangen: 3
- Aantal digitale ingangen: 6
- Aantal HW-interfaces Industrial Ethernet: 0
- Aantal HW-interfaces parallel: 0
- Aantal HW-interfaces serieel RS-232: 0
- Aantal HW-interfaces serieel RS-422: 0
- Aantal HW-interfaces serieel RS-485: 1
- Aantal HW-interfaces serieel TTY: 0
- Aantal HW-interfaces overige: 1
- Aantal HW-interfaces USB: 0
- Aantal interfaces PROFINET: 0
- Type omvormer: U-omvormer
- Aantal basisfosfaten: 3
- Geïntegreerde remschoenen: Ja
- Aantal inputvezels: 3
- Gebruik in de industriële sector toegestaan: Ja
- Gebruik in de woon- en commerciële ruimte toegestaan: nee
- Max. Afgegeven vermogen bij lineaire belasting bij nominale uitgangsspanning: 22 kW
- Max. Afgegeven vermogen bij vierkant. Belasting bij nominale uitgangsspanning: 22 kW
- Max. Uitgangsfrequentie: 599 Hz
- Max. Uitgangsspanning: 550 V.
- Met bedieningselement: Ja
- Met optische interface: nee
- Met PC-aansluiting: Ja
- Nominale uitgangsstroom I2N: 46 A.
- Netfrequentie 50/60 Hz
- Netspanning: 380-500 V.
- Relatieve symmetrische systeemfrequentietolerantie: 5 %
- Relatieve symmetrische netspanningstolerantie: 10 %
- Beschermingsgraad (NEMA): 1
- Ondersteunt protocol voor AS-interface Safety at Work: nee
- Ondersteunt protocol voor ASI: nee
- Ondersteunt protocol voor BACnet: nee
- Ondersteunt protocol voor CAN: Ja
- Ondersteunt protocol voor datasnelweg: nee
- Ondersteunt protocol voor DeviceNet: Ja
- Ondersteunt protocol voor DeviceNet Safety: nee
- Ondersteunt protocol voor Ethernet/IP: ja
- Ondersteunt protocol voor Foundation Fieldbus: nee
- Ondersteunt protocol voor INTERBUS: nee
- Ondersteunt protocol voor INTERBUS-Safety: nee
- Ondersteunt protocol voor KNX: nee
- Ondersteunt protocol voor LON: nee
- Ondersteunt protocol voor Modbus: Ja
- Ondersteunt protocol voor PROFIBUS: Ja
- Ondersteunt protocol voor PROFINET CBA: nee
- Ondersteunt protocol voor PROFINET IO: Ja
- Ondersteunt protocol voor PROFIsafe: nee
- Ondersteunt protocol voor SafetyBUS p: nee
- Ondersteunt protocol voor SERCOS: nee
- Ondersteunt protocol voor andere bussystemen: ja
- Ondersteunt protocol voor SUCONET: nee
- Ondersteunt protocol voor TCP/IP: ja
- Soortnaam
Frequentieregelaar
- Uitgangsvermogen (max.)
22 kW
- Net
3-fasig
- Diepte
229 mm
- Hoogte
390 mm
- Breedte
180 mm
IP20
- Type
ATV320D22N4C
- Afm.
(b x h x d) 180 x 390 x 229 mm
- Fabrikantnr.
ATV320D22N4C
- Gewicht
7.2450 kg
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3754706 Schneider Electric Frequentieregelaar ATV320D22N4C 22 kW 3-fasig
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3754706 Schneider Electric Frequentieregelaar ATV320D22N4C 22 kW 3-fasig
Omschrijving
De serie Altivar machine ATV320 is een aanbod aan toerentalvariabele aandrijvingen, ontwikkeld voor OEM-leveranciers (OEM's). De compacte vormfactor maakt verticale koppeling van meerdere aandrijvingen in machines mogelijk. Hij werkt met een nominaal vermogen van maximaal 22 kW en een nominale spanning van 380 V tot 500 V AC. De robuuste constructie met gecoate printplaten van klasse 3C3 conform IEC 60721-3-3 maakt een hogere beschikbaarheid van machines onder zware omgevingsomstandigheden mogelijk. Zoals bijvoorbeeld bij omgevingstemperaturen tot 60 °C, zonder extra koeling. Hij beschikt over functies die geschikt zijn voor de meest gangbare toepassingen, waaronder een nauwkeurige koppel- en toerentalverhouding bij zeer lage toerentallen en een hoog dynamisch vermogen met stromingsvectorregeling zonder sensor. Het maakt ook parallelschakeling van motoren en speciale aandrijvingen mogelijk met behulp van de spannings-/frequentieresponverhouding. Altivar machine ATV320 voorziet in eenvoudige en geavanceerde toepassingsvereisten op het gebied van verpakking, materiaalverwerking, textiel, materiaalbewerking, pompen, ventilator en hefwerkzaamheden afdraaien. Voldoet aan IEC, UL, TUV, KC en andere internationale normen. Montage-accessoires en externe opties (remweerstanden, netvoedingen, motorsmoorkleppen, extra EMC-filters) zijn verkrijgbaar voor Altivar machine ATV320-omvormers. De beschikbare accessoires en opties zijn afhankelijk van de prestaties van de omvormer. ATV320 is bedoeld voor montage in verticale positie op een paneel. Het is volledig geïntegreerd in de EcoStruxure machine van Schneider Electric via DTM. ATV320-aandrijvingen kunnen direct in de SoMachine- en SoMove-software met behulp van dezelfde software-bouwsteen (DTM) worden geconfigureerd, aangestuurd en gediagnosticeerd. Het is milieuvriendelijk en voldoet onder andere aan richtlijnen als RoHS, REACH, WEEE voor milieubescherming.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
