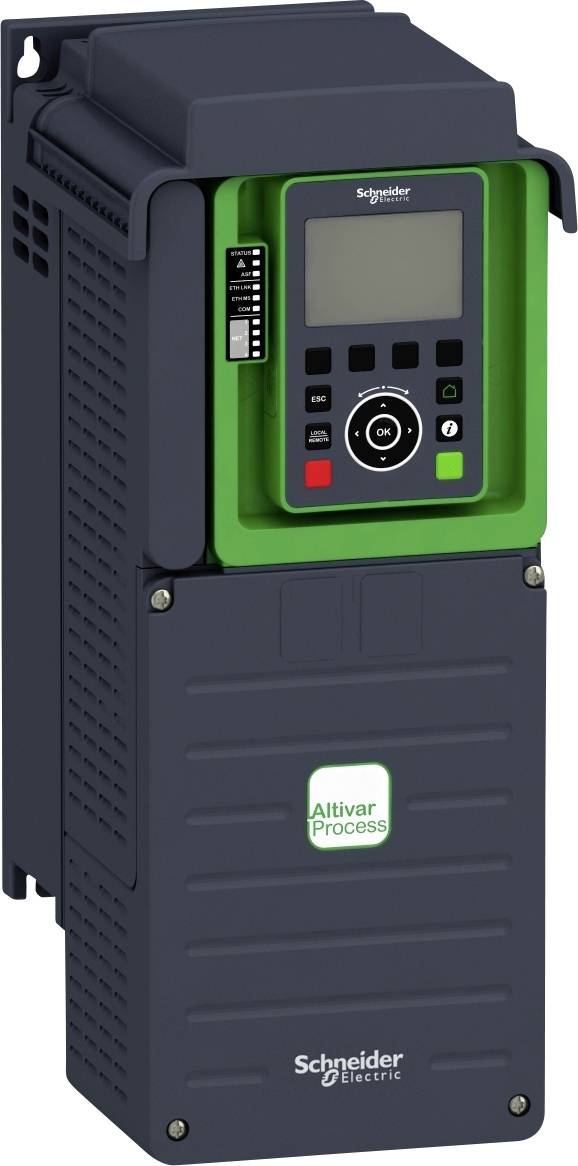

Schneider Electric Frequentieregelaar ATV630D11N4 11 kW 3-fasig 380 V, 480 V
EAN:
Fabrikantnummer:
Artikelnummer:
25 Stuk(s)
Aantal
Totaal (€ 1.875,21 / Stuk)
€ 1.875,21
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Montagevariant:
- Opbouwcommunicatieprotocol: Modbus TCP; Ethernet; Modbus. seriële
- nominale hulpspanning [UH,nom]: 380-480 V -15 - +10 %
- aantal digitale ingangen: 8
- aantal analoge ingangen: 3
- aantal analoge uitgangen: 2
- meetklokfrequentie: 4 kHz
- schijnbaar vermogen: 14,1 kVA bij 480 V (standaard overbelasting); 10,4 kVA bij 480 V
- (hoge overbelasting) omgevingstemperatuur bij gebruik: -15...50 °C (zonder lastvermindering); 50...60 °C (met)
- motorvermogen (HP): 15 HP standaardoverbelasting; 10 HP hoge overbelasting
- uitgang nominale stroom: 23.5 A bij 4 kHz voor standaardoverbelasting; 16.5 A bij 4 kHz voor hoge overbelasting
- geluidsniveau: 56 dB
- koelluchtvolume: 103 m3/h
- Ingangsspanning
380 V
480 V
- Soortnaam
Frequentieregelaar
- Uitgangsvermogen (max.)
11 kW
- Frequentie (max.)
0.5 kHz
- Frequentie (min.)
0.0001 kHz
- Net
3-fasig
- Frequentiebereik
0.0001 kHz - 0.5 kHz
- Nominale stroom
19.8 A
- Diepte
233 mm
- Hoogte
409 mm
- Breedte
171 mm
IP21
- Type
ATV630D11N4
- Filterklasse
C2
- Afm.
(b x h x d) 171 x 409 x 233 mm
- Fabrikantnr.
ATV630D11N4
- Gewicht
7.7 kg
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2373962 Schneider Electric Frequentieregelaar ATV630D11N4 11 kW 3-fasig 380 V, 480 V
Omschrijving
Schneider Electric Frequenzumrichter ATV630D11N4
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter 11kW, 380-480VTyp:ATV630D11N4Netzspannung:380..480 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:500 HzMax. Ausgangsspannung:480 VNennausgangsstrom I2N:23,5 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:11 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:11 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:2Anzahl der analogen Eingänge:3Anzahl der digitalen Eingänge:6Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:jaUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Anzahl der HW-Schnittstellen seriell RS-485:1Mit optischer Schnittstelle:jaMit PC-Anschluss:neinBremschopper integriert:nein4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP21Höhe:409 mmBreite:171 mmTiefe:233 mm
Schneider Electric Frequenzumrichter ATV630D11N4: weitere Details
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV650, mit Hauptschalter. Abmessungen 171 x 409 x 233 mm, Leistung KW 11 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet). EAN: 3606480758164
Geliefert wird: Schneider Electric Frequenzumrichter 11kW, 380-480V ATV630D11N4, Verpackungseinheit: 1 Stk., EAN: 3606480758164
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Schneider ElectricBezeichnung:Frequenzumrichter 11kW, 380-480VTyp:ATV630D11N4Netzspannung:380..480 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:500 HzMax. Ausgangsspannung:480 VNennausgangsstrom I2N:23,5 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:11 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:11 kWRelative symmetrische Netzfrequenztoleranz:5 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:2Anzahl der analogen Eingänge:3Anzahl der digitalen Eingänge:6Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:jaUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:jaUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:jaUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:jaUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Anzahl der HW-Schnittstellen seriell RS-485:1Mit optischer Schnittstelle:jaMit PC-Anschluss:neinBremschopper integriert:nein4-Quadrantenbetrieb möglich:jaArt des Umrichters:U-UmrichterSchutzart (IP):IP21Höhe:409 mmBreite:171 mmTiefe:233 mm
Schneider Electric Frequenzumrichter ATV630D11N4: weitere Details
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV650, mit Hauptschalter. Abmessungen 171 x 409 x 233 mm, Leistung KW 11 kW. Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet). EAN: 3606480758164
Geliefert wird: Schneider Electric Frequenzumrichter 11kW, 380-480V ATV630D11N4, Verpackungseinheit: 1 Stk., EAN: 3606480758164
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
