Name: Schneider Electric Halfgeleiderrelais SSL1D03JDPR 3.5 A Schakelspanning (max.): 24 V/DC DC-circuit 30 stuk(s)
Brand: Schneider Electric
SKU: 2375079
Availability: BackOrder

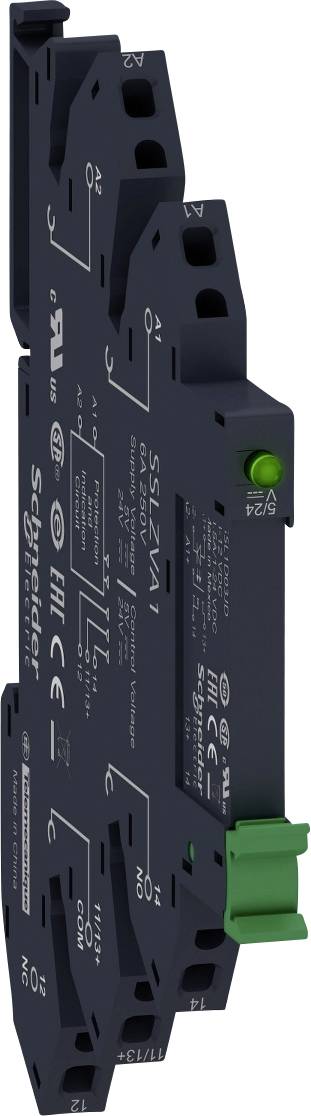

Zwart relais van Schneider met groene LED-indicator en gedrukte technische informatie voor elektrische toepassingen.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

3 V/DC

Regelspanning (max.)

12 V/DC

Schakelspanning (max.)

24 V/DC

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 25 nov.

Aantal (Verpakkingsgrootte 30 stuk(s))

Set(s)

Totaal (€ 23,66 / Stuk)

€ 767,77

-8 %

€ 709,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal netfasen: 1 fase
Aansluitingen - klemmen: Flexibele kabel met kabeluiteinde, 0,2-1,5 mmm (AWG 24-AWG 16); vaste kabel met kabeluiteinde, 0,2-1,5 mmm (AWG 24-AWG 16)
Ingangsimpedantie: 500 ohm
Soort uitgang: MOSFET-uitgang
Overspanning: 30 V/DC
Reactietijd: 0,12 ms (uitschakelen); 0,1 ms (inschakelen)

: Piece

Soortnaam: Halfgeleiderrelais

Type: SSL1D03JDPR

Schakelwijze: DC-circuit

Aansluiting: Trekveeraansluiting

Regelspanning (min.): 3 V/DC

Regelspanning (max.): 12 V/DC

Stuurspanningsbereik: 3 - 12 V/DC

Stootstroom (max.): 9 A

Schakelspanning (min.): 1 V/DC

Schakelspanning (max.): 24 V/DC

Laadstroom (max.): 3.5 A

Uitgangsspanning (min.): 1 V/DC

Uitgangsspanning (max.): 24 V/DC

Uitgangsstroom (max.): 3.5 A

: 1x NO

Min. temperatuur: -20 °C

Max. temperatuur: +70 °C

: IP20

Breedte: 6.2 mm

Hoogte: 104.6 mm

Diepte: 79.5 mm

Gewicht: 28.5 g

Continu stroom (max.): 3.5 A

Inhoud: 30 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Laadstroom (max.)

Regelspanning (max.)

Regelspanning (min.)

Schakelspanning (max.)

Schakelwijze

Uitgangsspanning (max.)

Schneider Electric Halfgeleiderrelais SSL1D03JDPR 3.5 A Schakelspanning (max.): 24 V/DC DC-circuit 30 stuk(s)

Artikelnummer:2375079

Leverbaar wo. 25 nov.

Conrad Electronic

Dit product

Trekveeraansluiting

3.5 A

12 V/DC

3 V/DC

24 V/DC

DC-circuit

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 709,92^*

Schneider Electric Halfgeleiderrelais SSL1A12BDPR 2 A Schakelspanning (max.): 280 V/AC Schakelend bij overbelasting 30 stuk(s)

Artikelnummer:2375085

Leverbaar wo. 25 nov.

Conrad Electronic

Trekveeraansluiting

2 A

30 V/DC

16 V/DC

280 V/AC

Schakelend bij overbelasting

280 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 561,16^*

Schneider Electric Halfgeleiderrelais SSL1A12BDPV 2 A Schakelspanning (max.): 280 V/AC Schakelend bij overbelasting 30 stuk(s)

Artikelnummer:2375077

Leverbaar wo. 25 nov.

Conrad Electronic

Schroeven

2 A

30 V/DC

16 V/DC

280 V/AC

Schakelend bij overbelasting

280 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 566,12^*

Schneider Electric Halfgeleiderrelais SSL1A12BDRPV 2 A Schakelspanning (max.): 280 V/AC Schakelend op momentele waarde 30 stuk(s)

Artikelnummer:2375078

Leverbaar wo. 25 nov.

Conrad Electronic

Schroeven

2 A

30 V/DC

16 V/DC

280 V/AC

Schakelend op momentele waarde

280 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 549,59^*

Schneider Electric Halfgeleiderrelais SSL1A12JDPV 2 A Schakelspanning (max.): 280 V/AC Schakelend bij overbelasting 30 stuk(s)

Artikelnummer:2375073

Leverbaar wo. 25 nov.

Conrad Electronic

Schroeven

2 A

12 V/DC

3 V/DC

280 V/AC

Schakelend bij overbelasting

280 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 541,32^*

Schneider Electric Halfgeleiderrelais SSL1D03BDPR 3.5 A Schakelspanning (max.): 24 V/DC DC-circuit 30 stuk(s)

Artikelnummer:2375083

Leverbaar wo. 25 nov.

Conrad Electronic

Trekveeraansluiting

3.5 A

30 V/DC

16 V/DC

24 V/DC

DC-circuit

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 698,35^*

Schneider Electric Halfgeleiderrelais SSL1D03BDPV 3.5 A Schakelspanning (max.): 24 V/DC DC-circuit 30 stuk(s)

Artikelnummer:2375075

Leverbaar wo. 25 nov.

Conrad Electronic

Schroeven

3.5 A

30 V/DC

16 V/DC

24 V/DC

DC-circuit

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 676,86^*

Schneider Electric Halfgeleiderrelais SSL1D03JDPV 3.5 A Schakelspanning (max.): 24 V/DC DC-circuit 30 stuk(s)

Artikelnummer:2375071

Leverbaar wo. 25 nov.

Conrad Electronic

Schroeven

3.5 A

12 V/DC

3 V/DC

24 V/DC

DC-circuit

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 676,86^*

Schneider Electric Halfgeleiderrelais SSL1D101BDPV 0.1 A Schakelspanning (max.): 48 V/DC DC-circuit 30 stuk(s)

Artikelnummer:2375076

Leverbaar wo. 25 nov.

Conrad Electronic

Schroeven

0.1 A

30 V/DC

16 V/DC

48 V/DC

DC-circuit

48 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 519,83^*

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2375079 Schneider Electric Halfgeleiderrelais SSL1D03JDPR 3.5 A Schakelspanning (max.): 24 V/DC DC-circuit 30 stuk(s)

Omschrijving

Schneider Electric Schmales Halbleiterrelais SSL1D03JDPR

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Schneider ElectricBezeichnung:Schmales Halbleiterrelais 1-24VDC/3,5A3-12VDCTyp:SSL1D03JDPRGeeignet für Reiheneinbau:jaBemessungssteuerspeisespannung Us bei DC:1..24 VSpannungsart zur Betätigung:DCAnzahl der Phasen:1Nullpunktschaltend:neinBemessungsbetriebsstrom Ie bei AC-1:3,5 ABemessungsbetriebsstrom Ie bei AC-3:3,5 ABemessungsbetriebsstrom Ie bei AC-51:3,5 ABemessungsbetriebsstrom Ie bei AC-53a:3,5 ABemessungsbetriebsstrom Ie bei AC-53b:3,5 A
Schneider Electric Schmales Halbleiterrelais SSL1D03JDPR: weitere Details
Halbleiterrelais Harmony Relay SSL. Fertig montiertes Halbleiterrelais im Stecksockel zum direkten Einsatz in Baubreite 6,2 mm zur Montage auf Hutschiene. Eingang für Steuerspannung 3-12 VDC. Schaltausgang 1-24 VDC, 3,5 A, gleichspannungsschaltend. Einpoliger MOSFET-Ausgang und entspricht einem Schliesserkontakt. Stecksockel mit LED-Anzeige, Verpolungsschutz und Hebel zur Verriegelung bzw einfachen Entnahme. Anschlusstechnik Federzugklemmen. Anschluss von Kammschienen zur Potentialbrückung vorhanden. EAN: 3606489563011

Geliefert wird: Schneider Electric Schmales Halbleiterrelais 1-24VDC/3,5A3-12VDC SSL1D03JDPR, Verpackungseinheit: 30 Stk., EAN: 3606489563011
