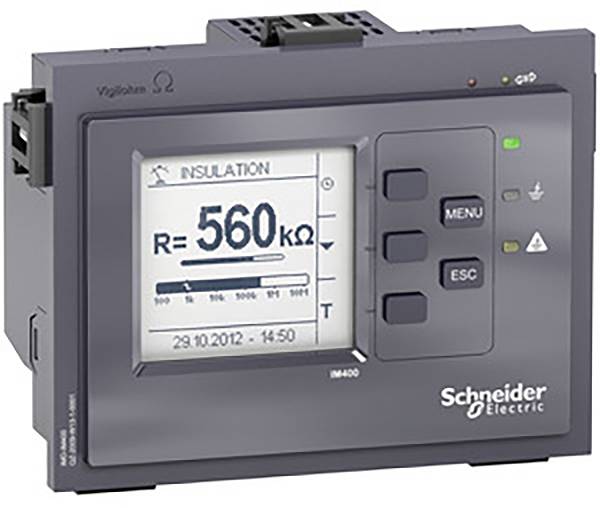

Schneider Electric IMD-IM400 IMD-IM400 Isolatiebewaker Aantal relaisuitgangen: 1

Dit apparaat behoort tot de Vigilohm-serie, die voor de bewaking van ongeaarde energievoorzieningen (IT-systemen) volgens de installatie- en productnormen is ontwikkeld. Volgens de normen wordt aanbevolen om uw systemen uit te rusten met isolatiebewakingsapparatuur (IMD). Dit apparaat is bedoeld voor de bewaking van grote en verstoorde AC-, DC- en ACDC-systemen. Het meet de weerstand van de netisolatie door de voeding van een laagfrequente wisselstroom tussen het net en de aarde. De configuratie wordt afhankelijk van de installatie ingesteld. De instellingen vinden plaats aan de voorkant van het apparaat, via het HMI-scherm of via de communicatieaansluiting. De instellingen hebben betrekking op het netwerktype, de alarm- en vooralarmdrempels, de alarmvertraging van 0 tot 7200 seconden en andere zijn beschikbaar. Het bewaakt netwerken tot 830VAC bij aansluiting op de nulleider, 480V bij aansluiting op de leiding en 480VDC, met maximaal 500microfarad. Het zwart-witscherm kan de isolatieweerstand van 10 ohm tot 10 megaohm, de capaciteit en tijdelijke fouten weergeven. Autotest start automatisch om de 5 uur en indien nodig. Als de isolatieweerstand van het systeem onder de ingestelde drempelwaarde daalt, d.w.z. als er een aardaansluiting is, wordt via het IMD-uitgangsrelais een alarm geactiveerd. Zodra er geen fout meer wordt herkend, wordt het alarm gewist en keert het alarmrelais terug naar de normale toestand. Het apparaat kan van een 110VAC tot 440VAC-bron of een 110VDC tot 440VDC-bron worden voorzien, alle met een tolerantie van plus of minus 15%. Dit product wordt vlak ingebouwd, bijv. in een schakelkastdeur. Aan de voorzijde is IP5, beschermingsklasse IP20 aan de achterkant en overspanning 300V categorie III. Het bewakingsapparaat is uitgerust met een RS485-communicatie-interface met Modbus-protocol.
