Schneider Electric XPSUDN33AP Veiligheidsrelais Voedingsspanning (num): 48 V/DC 3x NO, 1x NC (b x h x d) 45 x 100 x 120

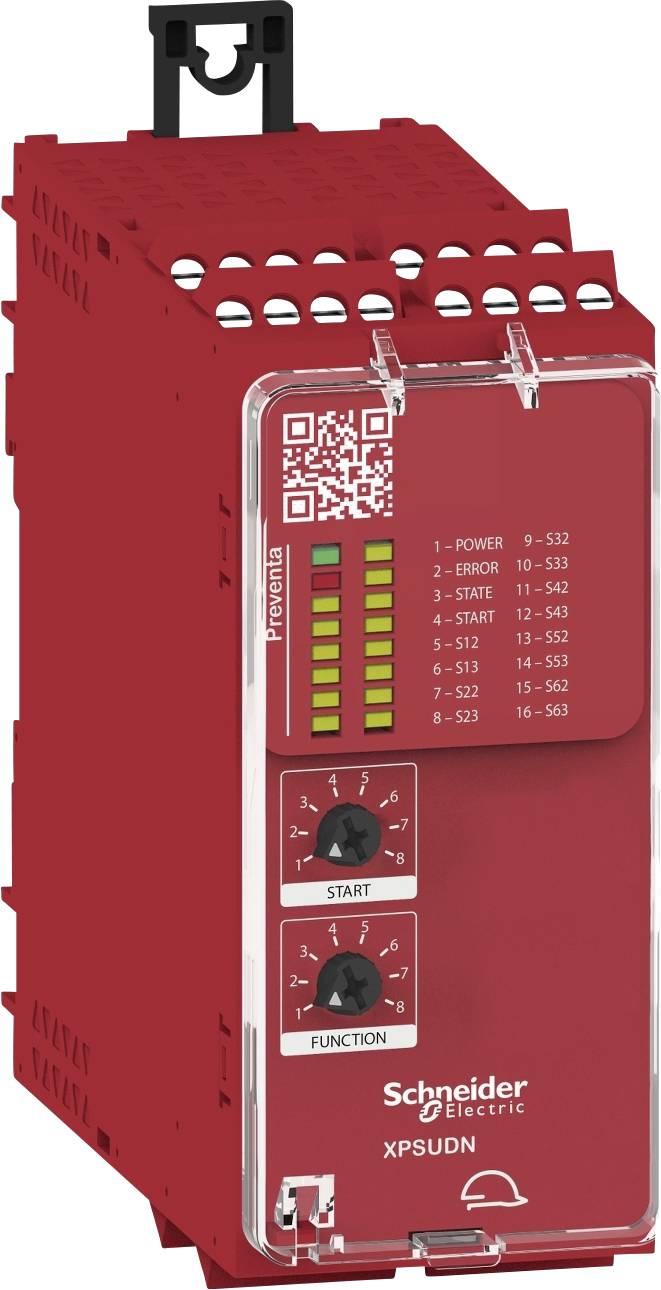

Schneider Electric Sicherheitsrealis Harmony XPSUDN33AP

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Schneider ElectricBezeichnung:Sicherheitsrealis Harmony XPSU 48-240V AC/DCTyp:XPSUDN33APAusführung:GrundgerätTragschienenmontage möglich:jaMit abnehmbaren Klemmen:jaAusführung des elektrischen Anschlusses:SchraubanschlussSpannungsart der Versorgungsspannung:DCVersorgungsspannung bei DC:24 VGeeignet zur Überwachung von Positionsschaltern:jaGeeignet zur Überwachung von NOT-AUS-Kreisen:jaGeeignet zur Überwachung von Ventilen:neinGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen:jaGeeignet zur Überwachung von taktilen Sensoren:neinGeeignet zur Überwachung von Magnetschaltern:jaGeeignet zur Überwachung von Näherungsschaltern:jaAuswertung der Eingänge:zweikanaligLeistungsaufnahme:1,1 WMit Starteingang:jaMit Mutingfunktion:neinMit Rückführkreis:jaRückfallverzögerung:0 sSteuerspannungsart 1:DCSteuerspannung 1:24 VSteuerspannungsart 2:DCSteuerspannung 2:24 VAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet:4Spannungsart der Betriebsspannung:DCBetriebsspannung bei DC:24 VBemessungsschaltstrom:1,1 ASicherheitstyp nach IEC 61496-1:4Stoppkategorie nach IEC 60204:0Performance Level nach EN ISO 13849-1:Level eSIL nach IEC 61508:3Mit Zulassung für BG BIA:neinMit Zulassung nach UL:jaBreite:45 mmHöhe:100 mmTiefe:120 mmMit TÜV-Zulassung:ja
Schneider Electric Sicherheitsrealis Harmony XPSUDN33AP: weitere Details
Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt der benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß im Fehlerfall Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Aus 8 wählbaren Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, sowie elektronische PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Eine Sicherheitsfunktion kann über die 12 Eingänge in 6x zweikanaliger (redundanter) Ausführung betrieben werden. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 3 sichere Relais-Schließerkontakte, 1 Öffnerkontakt und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 48-240 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 4 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP34AP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt. EAN: 3606489601751

Geliefert wird: Schneider Electric Sicherheitsrealis Harmony XPSU 48-240V AC/DC XPSUDN33AP, Verpackungseinheit: 1 Stk., EAN: 3606489601751
