Siemens 3KF13080LB51 Lastscheidingsschakelaar Afmeting zekering : 00 80 A 690 V/AC 1 stuk(s)
Soortnaam
Lastscheidingsschakelaar
Afmeting zekering
00
Aantal polen
3
Nominale stroom (afgerond)
80 A
Uitvoering
Lastscheidingsschakelaar met zekeringen 3KF
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 239,99 / Stuk)
€ 239,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
- Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF-TEST
- Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
- Aantal wisselcontacten / voor hulpcontacten: 4
- Aanhaalmoment / bij schroefaansluiting / minimaal: 5 Nm
- Aanhaalmoment / bij schroefaansluiting / maximaal: 6,5 Nm
- Constructie van het apparaat: Vaste inbouw
- Afmetingen scheidingslip: 00 en 000
- Grootte van de lastscheidingsschakelaar: 1
- Voorwaardelijke kortsluitstroom [Iq]: 100000 A
- Bevestigingswijze: vloerbevestiging en klikbevestiging op DIN-rail 35 mm
- Bedrijfsvermogen / bij AC-23 A / bij 400 V: 37000 W.
- Bedrijfsvermogen / bij AC-23 A / bij 690 V: 75 kW
- Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + AM-zekering / maximaal toegestaan: 11200 A.
- Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + GG-zekering / maximaal toegestaan: 11200 A.
- Doorlaatstroom / bij gesloten schakelaar / voor combinatie schakelaar + zekering / bij 500 V / maximaal toegestaan: 10400 A.
- Doorlaatstroom / zekering / bij 400 V / maximaal toegestaan: 11800 A.
- Doorlaatstroom / zekering / bij 690 V / maximaal toegestaan: 11800 A
- Geschikt voor gebruik / hoofdschakelaar: Ja
- Geschikt voor gebruik / lastscheidingsschakelaar: Ja
- Geschikt voor gebruik / NOODSTOPSCHAKELAAR: Ja
- Geschikt voor gebruik / veiligheidsschakelaar: Ja
- Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
- Inbouwpositie: willekeurig
- Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 440 V: 10000
- Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 6000
- Elektrische levensduur (schakelcycli) / bij DC-23 A / bij 440 V: 1500
- Mechanische levensduur (schakelcycli) / typisch: 15000
- Isolatiespanning (Ui): 1000 V.
- Positie / van het bedieningselement: Voor
- Positie / van de schakelaandrijving: Aan het linker uiteinde
- Uitbreiding van het product / hulpschakelaar: Ja
- Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
- Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
- Beschermingsklasse IP: IP00
- Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP00
- Bestand tegen spanningspieken tot 12 kV
- Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
- Omgevingstemperatuur / tijdens bedrijf / maximaal: 70 °C.
- Vermogensverlies / maximaal: 44,4 W.
- Verontreinigingsgraad: 3
- Soort aansluitbare kabeldiameters / bij flexibele stroomrail: 2x (0,8 x 9 mmm)
- Soort aansluitbare kabeldiameters / voor Cu-geleiders / eendraads: 1x (1... 16 mmm) / 1x (AWG 14... 6)
- Soort aansluitbare draaddiameters / voor Cu-geleiders / fijndradig / met adereindbewerking: 1x (6... 25 mmm) / 1x (AWG 12... 4)
- Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads: 1x (6... 25 mmm) / 1x (AWG 14... 4)
- Soort aansluitbare kabeldiameters / voor Cu-stroomrail: 1x (12 x 2 mmm)
- Uitvoering
Lastscheidingsschakelaar met zekeringen 3KF
- Soortnaam
Lastscheidingsschakelaar
- Afmeting zekering
00
- Aantal polen
3
- Conform RoHS
Ja
- Afm.

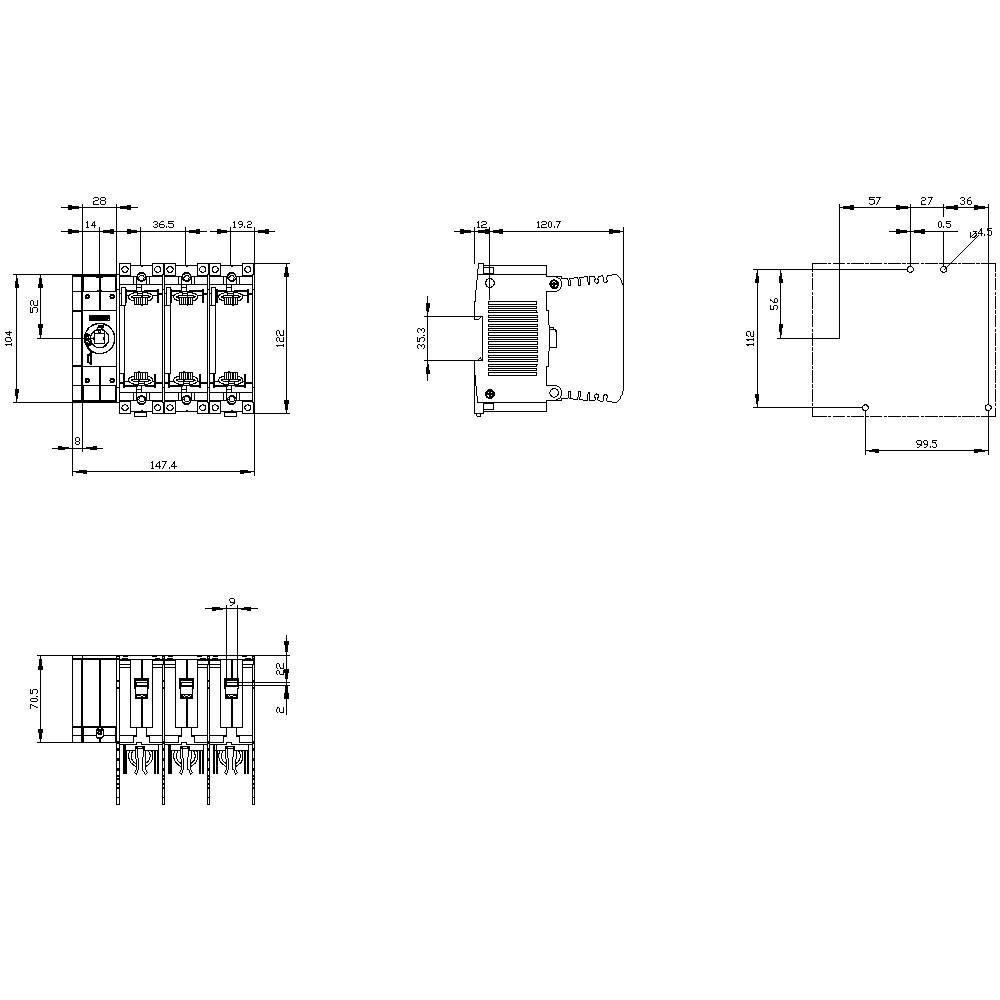

(b x h x d) 148.3 x 153 x 132.7 mm
- Inhoud
1 stuk(s)
- Nominale stroom
80 A
- Nominale stroom (afgerond)
80 A
- Nominale spanning
690 V/AC
- Breedte
148.3 mm
- Hoogte
153 mm
- Diepte
132.7 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2864047 Siemens 3KF13080LB51 Lastscheidingsschakelaar Afmeting zekering : 00 80 A 690 V/AC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2864047 Siemens 3KF13080LB51 Lastscheidingsschakelaar Afmeting zekering : 00 80 A 690 V/AC 1 stuk(s)
Omschrijving

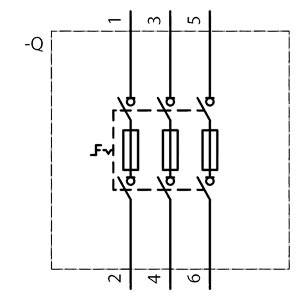

Lastscheidingsschakelaar met zekering 3KF SITOR, 80A, bouwgr. 1, 3-polig, voor NH-zekering maat 000 voor halfgeleiderbescherming voorwielaandrijving links, basisapparaat zonder handgreep, frameklem zonder zekeringen
