Name: Siemens 3KF23120MF51 Lastscheidingsschakelaar Afmeting zekering : 00 125 A 690 V/AC 1 stuk(s)
Brand: Siemens
SKU: 2864048
Availability: BackOrder

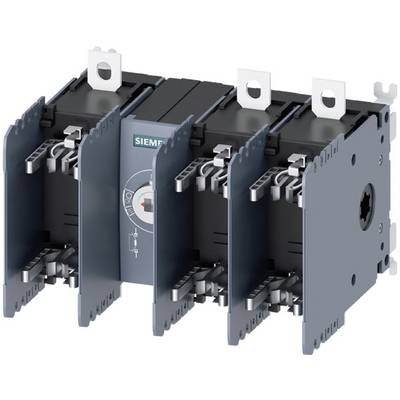

Een elektrisch schakeltoestel met drie zichtbare aansluitingen en een draaiknop in het midden, van het merk Siemens.

Schakelschema van een elektrische schakelaar met drie interne verbindingen (1-2, 3-4, 5-6) en weerstandssymbool. Markering '-Q'.

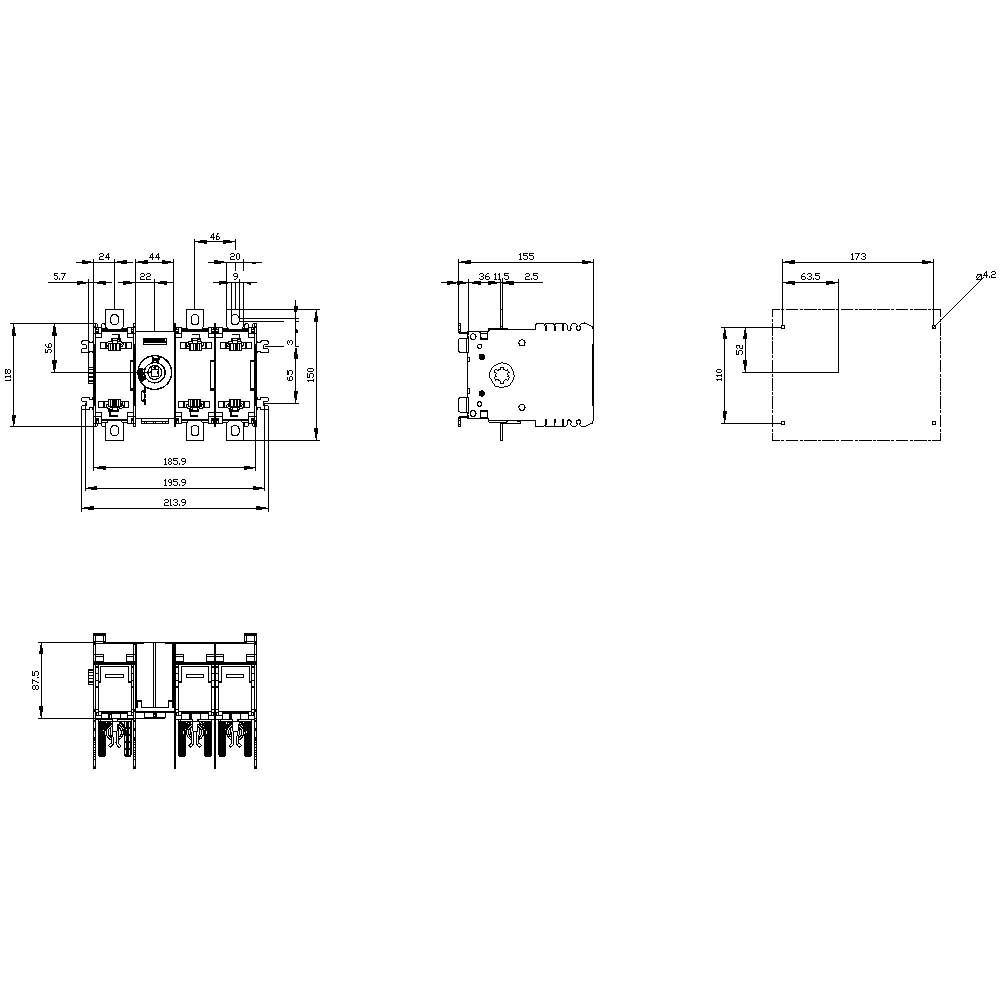

Technische tekening van een elektrisch apparaat met afmetingen en montagedetails; toont voor-, zij- en bovenaanzicht.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

125 A

Uitvoering

Lastscheidingsschakelaar met zekeringen 3KF

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 19 nov.

Aantal

Set(s)

Totaal (€ 244,99 / Stuk)

€ 244,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor hoofdstroomcircuit: Platte aansluiting
Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF-TEST
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
Aantal NO-contacten / voor hulpcontacten: 6
Aantal NC/voor hulpcontacten: 6
Aanhaalmoment / bij schroefaansluiting / minimaal: 15 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 22 Nm
Constructie van het apparaat: Vaste inbouw
Afmetingen scheidingslip: 00 en 000
Grootte van de lastscheidingsschakelaar: 2
Voorwaardelijke kortsluitstroom [Iq]: 100000 A
Bevestigingswijze: vloermontage;
Bedrijfsvermogen / bij AC-23 A / bij 400 V: 55000 W.
Bedrijfsvermogen / bij AC-23 A / bij 690 V: 110 kW
Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + AM-zekering / maximaal toegestaan: 27300 A.
Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + GG-zekering / maximaal toegestaan: 16870 A
Doorlaatstroom / bij gesloten schakelaar / voor combinatie schakelaar + zekering / bij 500 V / maximaal toegestaan: 18200 A.
Doorlaatstroom / zekering / bij 400 V / maximaal toegestaan: 18000 A.
Doorlaatstroom / zekering / bij 690 V / maximaal toegestaan: 33200 A.
Geschikt voor gebruik / hoofdschakelaar: Ja
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / NOODSTOPSCHAKELAAR: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: willekeurig
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 440 V: 8000
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 5000
Elektrische levensduur (schakelcycli) / bij DC-23 A / bij 440 V: 1000
Mechanische levensduur (schakelcycli) / typisch: 12000
Isolatiespanning (Ui): 1000 V.
Positie / van het bedieningselement: Voor
Positie / van de schakelaandrijving: Na de eerste pool
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
Beschermingsklasse IP: IP00
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP00
Bestand tegen spanningspieken tot 12 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 70 °C.
Vermogensverlies / maximaal: 72,6 W.
Verontreinigingsgraad: 3
Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads / met kabelschoen / conform DIN 46234: 1x (2.5... 95 mmm), 2x (2,5... 50 mmm) / 1x (AWG 12... 1/0), 2x (AWG 12... 6)
Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads / met kabelschoen / conform DIN 46235: 1x (25... 70 mmm), 2x (25... 50 mmm)
Soort aansluitbare kabeldiameters / voor Cu-stroomrail: 1x (15 x 3 mmm)

Uitvoering: Lastscheidingsschakelaar met zekeringen 3KF

Soortnaam: Lastscheidingsschakelaar

Afmeting zekering: 00

Aantal polen: 3

Conform RoHS: Ja

Afm.: (b x h x d) 192.3 x 150 x 155 mm

Inhoud: 1 stuk(s)

Nominale stroom: 125 A

Nominale stroom (afgerond): 125 A

Nominale spanning: 690 V/AC

Breedte: 192.3 mm

Hoogte: 150 mm

Diepte: 155 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2864048 Siemens 3KF23120MF51 Lastscheidingsschakelaar Afmeting zekering : 00 125 A 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864048 Siemens 3KF23120MF51 Lastscheidingsschakelaar Afmeting zekering : 00 125 A 690 V/AC 1 stuk(s)

Omschrijving

Lastscheidingsschakelaar met zekering 3KF SITOR, 125A, bouwgr. 2, 3-polig, voor NH-zekering maat 000 en 00 voor halfgeleiderbescherming, voorwielaandrijving, in het midden, basisapparaat zonder handgreep, platte aansluiting zonder zekeringen
