Name: Siemens 3KF43400MF51 Lastscheidingsschakelaar Afmeting zekering : 1 400 A 690 V/AC 1 stuk(s)
Brand: Siemens
SKU: 2864051
Availability: BackOrder

Elektrisch schakeltoestel met metalen aansluitingen en een centraal bedieningselement, gebruikt voor het besturen van elektrische stroomkringen.

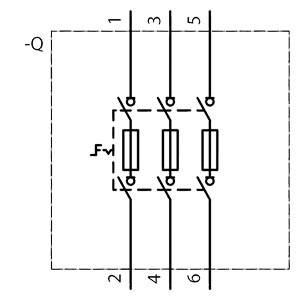

'Elektrisch schakelschema met drie parallel geschakelde weerstanden. Van boven naar beneden lopen zes verbindingen: 1, 3, 5 bovenaan; 2, 4, 6 onderaan.'

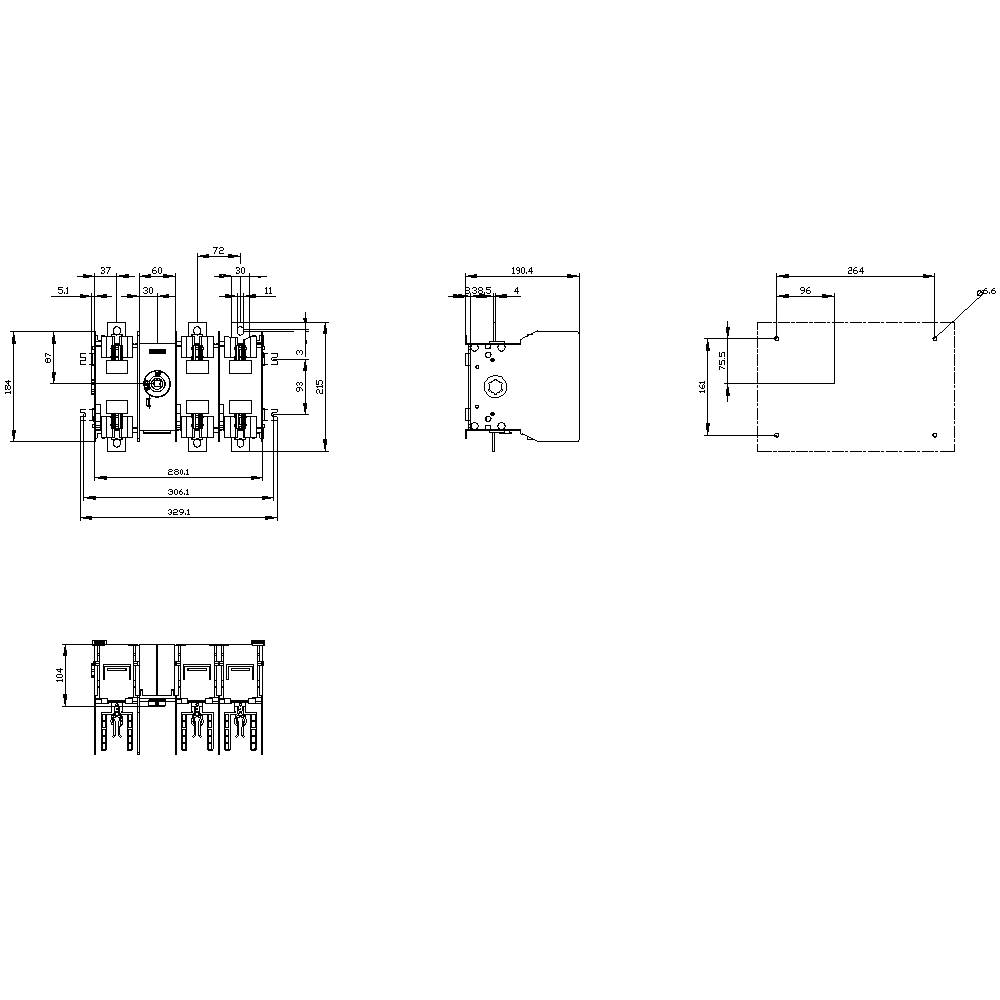

Technische tekening van een elektronisch onderdeel met maateenheden in millimeters. Vooraanzicht en zijaanzicht met gedetailleerde afmetingen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

400 A

Uitvoering

Lastscheidingsschakelaar met zekeringen 3KF

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 759,00 / Stuk)

€ 759,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor hoofdstroomcircuit: Platte aansluiting
Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF-TEST
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
Aantal NO-contacten / voor hulpcontacten: 8
Aantal NC/voor hulpcontacten: 8
Aanhaalmoment / bij schroefaansluiting / minimaal: 30 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 44 Nm
Constructie van het apparaat: Vaste inbouw
Grootte van de scheidingslip: 2 en 1
Maat van de lastscheidingsschakelaar: 4
Voorwaardelijke kortsluitstroom [Iq]: 100000 A
Bevestigingswijze: vloermontage;
Bedrijfsvermogen / bij AC-23 A / bij 400 V: 220000 W.
Bedrijfsvermogen / bij AC-23 A / bij 690 V: 400 kW
Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + AM-zekering / maximaal toegestaan: 41140 A.
Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + GG-zekering / maximaal toegestaan: 41140 A.
Doorlaatstroom / bij gesloten schakelaar / voor combinatie schakelaar + zekering / bij 500 V / maximaal toegestaan: 39400 A.
Doorlaatstroom / zekering / bij 400 V / maximaal toegestaan: 37100 A.
Doorlaatstroom / zekering / bij 690 V / maximaal toegestaan: 47000 A.
Geschikt voor gebruik / hoofdschakelaar: Ja
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / NOODSTOPSCHAKELAAR: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: willekeurig
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 440 V: 3000
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 2000
Elektrische levensduur (schakelcycli) / bij DC-23 A / bij 440 V: 1000
Mechanische levensduur (schakelcycli) / typisch: 8000
Isolatiespanning (Ui): 1000 V.
Positie / van het bedieningselement: Voor
Positie / van de schakelaandrijving: Na de eerste pool
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
Beschermingsklasse IP: IP00
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP00
Bestand tegen spanningspieken tot 12 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 70 °C.
Vermogensverlies / maximaal: 243 W.
Verontreinigingsgraad: 3
Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads / met kabelschoen / conform DIN 46234: 1x (6... 240 mmm), 2x (6... 150 mmm) / 1x (AWG 3... Kcmil 400), 2x (AWG 3... 2/0
Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads / met kabelschoen / conform DIN 46235: 1x (16... 185 mmm), 2x (16... 150 mmm)
Soort aansluitbare kabeldiameters / voor Cu-stroomrail: 1x (30 x 10 mmm)

Uitvoering: Lastscheidingsschakelaar met zekeringen 3KF

Soortnaam: Lastscheidingsschakelaar

Afmeting zekering: 1

Aantal polen: 3

Conform RoHS: Ja

Afm.: (b x h x d) 288.6 x 215 x 190.5 mm

Inhoud: 1 stuk(s)

Nominale stroom: 400 A

Nominale stroom (afgerond): 400 A

Nominale spanning: 690 V/AC

Breedte: 288.6 mm

Hoogte: 215 mm

Diepte: 190.5 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2864051 Siemens 3KF43400MF51 Lastscheidingsschakelaar Afmeting zekering : 1 400 A 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864051 Siemens 3KF43400MF51 Lastscheidingsschakelaar Afmeting zekering : 1 400 A 690 V/AC 1 stuk(s)

Omschrijving

Lastscheidingsschakelaar met zekering 3KF SITOR, 400A, bouwgr. 4, 3-polig, voor NH-zekering maat 1 en 2 voor halfgeleiderbescherming, voorwielaandrijving, in het midden, basisapparaat zonder handgreep, platte aansluiting zonder zekeringen

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
