Name: Siemens 3KF53800MF51 Lastscheidingsschakelaar Afmeting zekering : 1 850 A 690 V/AC 1 stuk(s)
Brand: Siemens
SKU: 2864053
Availability: BackOrder

Een driefasige Siemens-vermogensschakelaar met koelribben en een centrale draaiknop voor het besturen van elektrische vermogens.

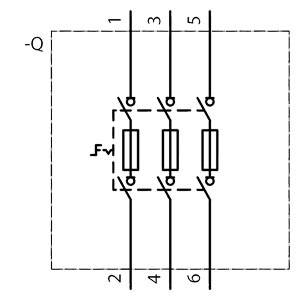

Schakelschema van een driepolige kortsluitschakelaar met spoel. Contacten 1-2, 3-4, 5-6 worden verbonden door een onderbroken lijn.

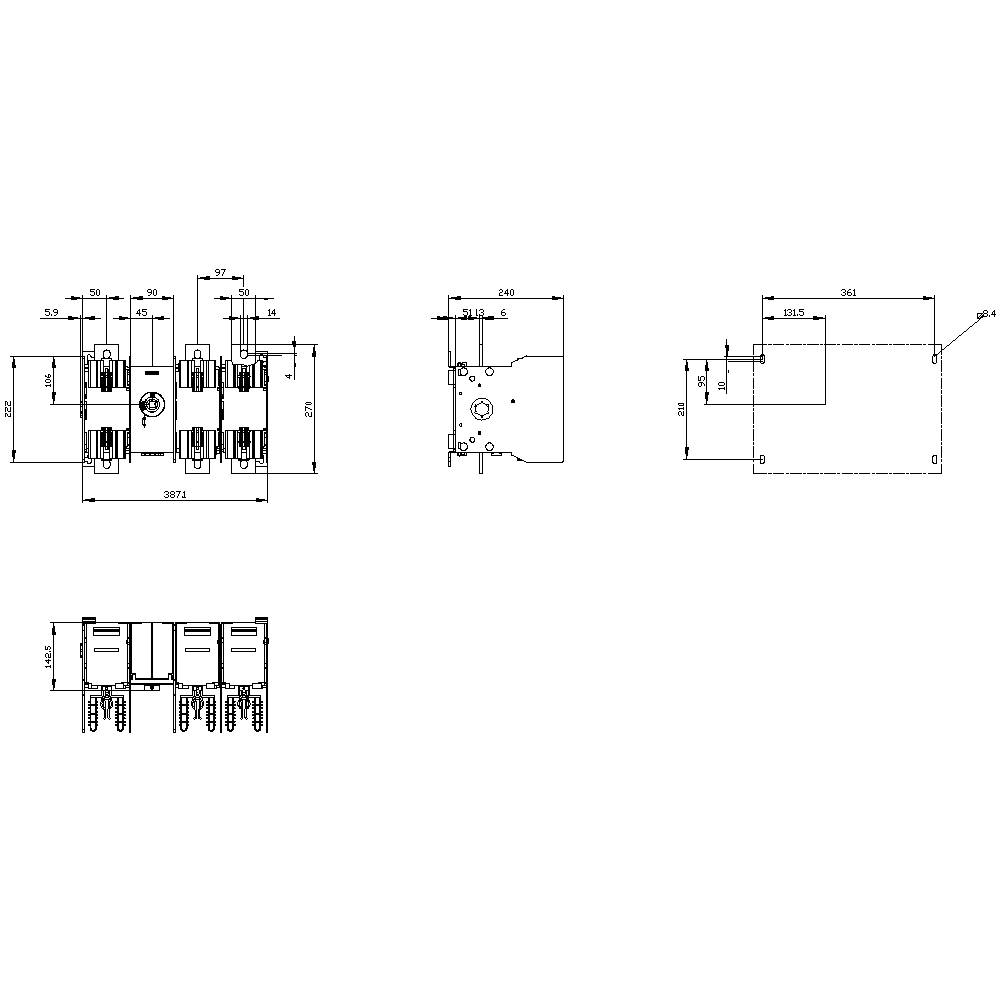

Technische tekening van een mechanisch onderdeel met meerdere aanzichten, maatvoering en specificaties. Ontwerpen tonen zij- en bovenaanzichten.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

850 A

Uitvoering

Lastscheidingsschakelaar met zekeringen 3KF

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 1.735,00 / Stuk)

€ 1.735,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor hoofdstroomcircuit: Platte aansluiting
Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF-TEST
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Boven en onder
Aantal NO-contacten / voor hulpcontacten: 8
Aantal NC/voor hulpcontacten: 8
Aanhaalmoment / bij schroefaansluiting / minimaal: 50 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 75 Nm
Constructie van het apparaat: Vaste inbouw
Grootte van de scheidingslip: 3 en 2
Maat van de lastscheidingsschakelaar: 5
Voorwaardelijke kortsluitstroom [Iq]: 100000 A
Bevestigingswijze: vloermontage;
Bedrijfsvermogen / bij AC-23 A / bij 400 V: 400000 W.
Bedrijfsvermogen / bij AC-23 A / bij 690 V: 800 kW
Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + AM-zekering / maximaal toegestaan: 46590 A.
Doorlaatstroom / bij gesloten schakelaar / bij 690 V / bij combinatie schakelaar + GG-zekering / maximaal toegestaan: 62900 A
Doorlaatstroom / bij gesloten schakelaar / voor combinatie schakelaar + zekering / bij 500 V / maximaal toegestaan: 62900 A
Doorlaatstroom / zekering / bij 400 V / maximaal toegestaan: 77400 A.
Doorlaatstroom / zekering / bij 690 V / maximaal toegestaan: 77400 A.
Geschikt voor gebruik / hoofdschakelaar: Ja
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / NOODSTOPSCHAKELAAR: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: willekeurig
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 440 V: 1500
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 1000
Elektrische levensduur (schakelcycli) / bij DC-23 A / bij 440 V: 500
Mechanische levensduur (schakelcycli) / typisch: 6000
Isolatiespanning (Ui): 1000 V.
Positie / van het bedieningselement: Voor
Positie / van de schakelaandrijving: Na de eerste pool
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
Beschermingsklasse IP: IP00
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP00
Bestand tegen spanningspieken tot 12 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 70 °C.
Vermogensverlies / maximaal: 405 W.
Verontreinigingsgraad: 3
Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads / met kabelschoen / conform DIN 46234: 1x (25... 240 mmm), 2x (25... 240 mmm) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0... kcmil 300)
Soort aansluitbare kabeldiameters / voor Cu-geleiders / meerdraads / met kabelschoen / conform DIN 46235: 1x (25... 300 mmm), 2x (25... 300 mmm)
Soort aansluitbare kabeldiameters / voor Cu-stroomrail: 2x (50 x 5 mmm)

Uitvoering: Lastscheidingsschakelaar met zekeringen 3KF

Soortnaam: Lastscheidingsschakelaar

Afmeting zekering: 1

Aantal polen: 3

Conform RoHS: Ja

Afm.: (b x h x d) 396.9 x 270 x 240 mm

Inhoud: 1 stuk(s)

Nominale stroom: 850 A

Nominale stroom (afgerond): 850 A

Nominale spanning: 690 V/AC

Breedte: 396.9 mm

Hoogte: 270 mm

Diepte: 240 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2864053 Siemens 3KF53800MF51 Lastscheidingsschakelaar Afmeting zekering : 1 850 A 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864053 Siemens 3KF53800MF51 Lastscheidingsschakelaar Afmeting zekering : 1 850 A 690 V/AC 1 stuk(s)

Omschrijving

Lastscheidingsschakelaar met zekering 3KF SITOR, 800A, bouwgr. 5, 3-polig, voor NH-zekering maat 2 en 3 voor halfgeleiderbescherming, voorwielaandrijving, in het midden, basisapparaat zonder handgreep, platte aansluiting zonder zekeringen
