Name: Siemens 3NP11431BC14 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC 1 stuk(s)
Brand: Siemens
SKU: 2864073
Availability: BackOrder

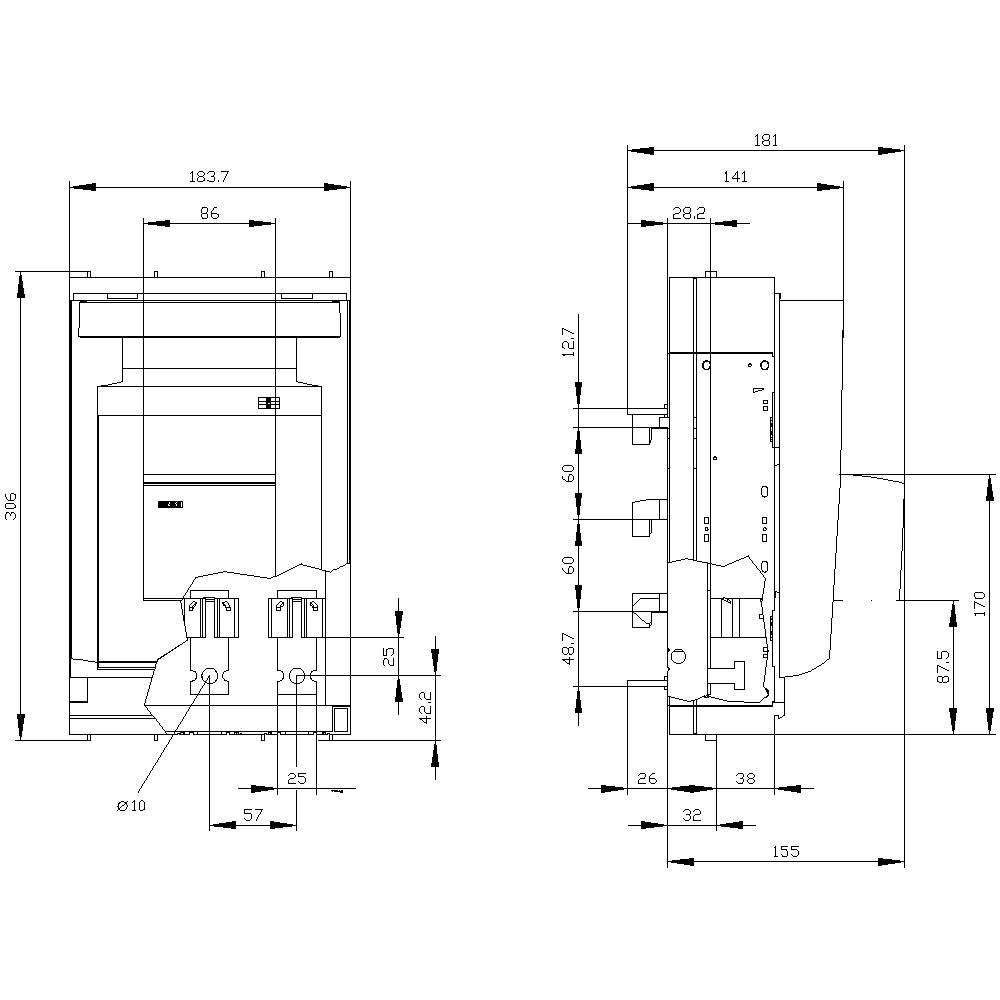

Technische tekening van een elektrisch onderdeel met gedetailleerde afmetingen in millimeters, zij- en vooraanzicht.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar voor zekering

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

250 A

Uitvoering

Afdekvlak 32/70 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Set(s)

Totaal (€ 439,00 / Stuk)

€ 439,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Railaansluiting
Soort aansluittechniek: Platte aansluiting
Uitvoering van het bedieningselement: Dekselgreep
Uitvoering van de zekeringsbewaking: Elektronisch EFM15
Uitvoering van de verzamelrail: Verzamelraildikte 5 of 10 mm
Aanhaalmoment / bij schroefaansluiting / minimaal: 10 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 12 Nm
Type apparaat: Voor verzamelrailsysteem 8US 60 mm
Grootte van de scheidingslip: 1 en 0
Wijze van bevestiging: busbar
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: horizontaal en verticaal
Mechanische levensduur (schakelcycli) / typisch 1600
Positie / van het bedieningselement: Voor
Productuitrusting / vergrendeling: Ja
Producteil / melder met activering: Ja
Producteigenschap / verzegelbaar: Ja
Productfunctie / back-up bewaking: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / overspanningsbeveiliging: Ja
Veiligheidsklasse IP IP40
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP40
Beschermingsklasse IP / bij gesloten schakelaar / zonder afdekking of kabelschoenafdekking: IP30
Beschermingsklasse IP / open: IP20
Bestand tegen spanningspieken tot 8 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 55 °C.
Vermogensverlies / maximaal: 93 W.
Verontreinigingsgraad: 2
Isolatiespanning: 690 V
Hartafstand rail: 60 mm
Breedte van de stroomverzamelrail / minimaal: 12 mm
Breedte van de stroomverzamelrail / maximaal: 30 mm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / minimaal: 16 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 150 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / minimaal: 16 mmm/m
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / maximaal: 150 mmm
Soort aansluitbare kabeldiameters / de gelameerde geleider / maximaal: 25 x 18 mm

Uitvoering: Afdekvlak 32/70 mm

Soortnaam: Lastscheidingsschakelaar voor zekering

Afmeting zekering: 1

Aantal polen: 3

Conform RoHS: Ja

Afm.: (b x h x d) 183.7 x 306 x 172.5 mm

Inhoud: 1 stuk(s)

Nominale stroom: 250 A

Nominale stroom (afgerond): 250 A

Nominale spanning: 690 V/AC

Breedte: 183.7 mm

Hoogte: 306 mm

Diepte: 172.5 mm

UKCA: Ja
