Name: Siemens 3NP11431BC24 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC 1 stuk(s)
Brand: Siemens
SKU: 2864074
Availability: BackOrder

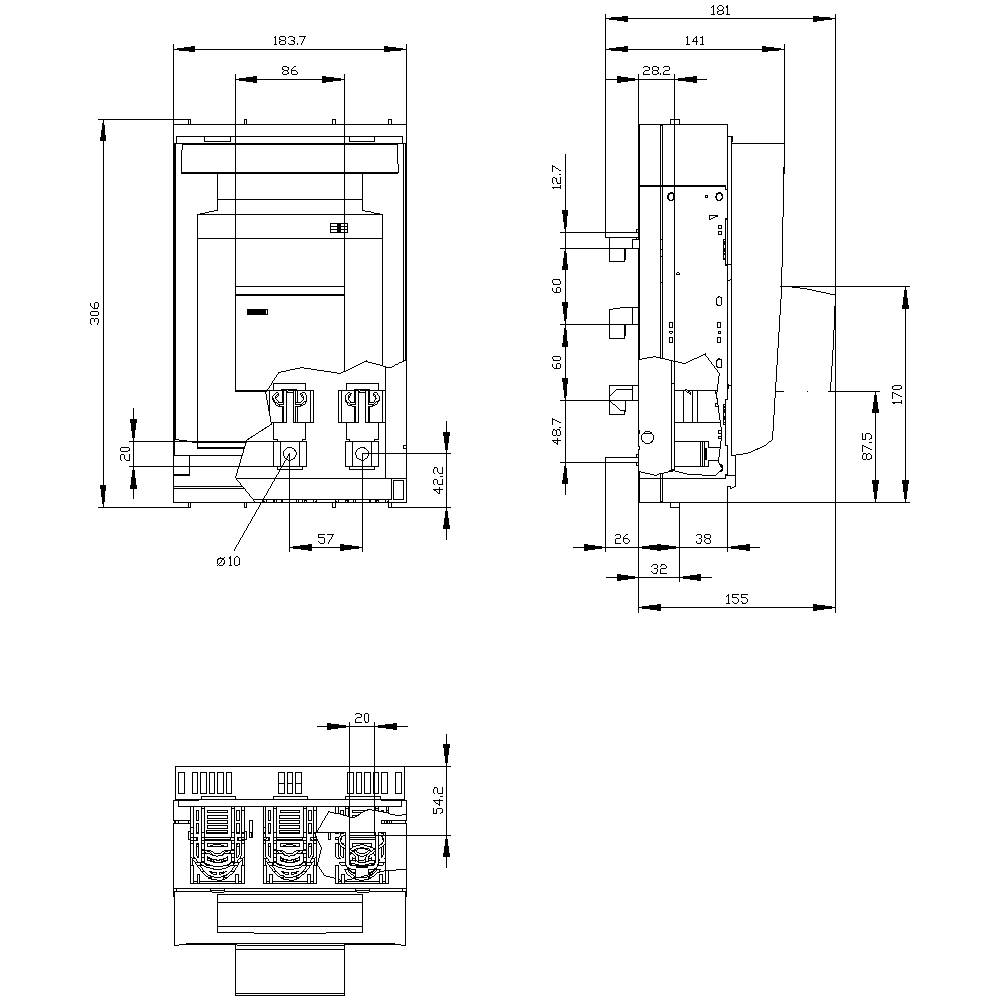

Technische tekening van een apparaat met voor-, zij- en bovenaanzicht. Maten en verhoudingen zijn in millimeters weergegeven.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar voor zekering

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

250 A

Uitvoering

Afdekvlak 32/70 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Set(s)

Totaal (€ 455,00 / Stuk)

€ 455,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van het bedieningselement: Dekselgreep
Uitvoering van de zekeringsbewaking: Elektronisch EFM15
Uitvoering van de verzamelrail: Verzamelraildikte 5 of 10 mm
Aanhaalmoment / bij schroefaansluiting / minimaal: 10 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 10 Nm
Type apparaat: Voor verzamelrailsysteem 8US 60 mm
Grootte van de scheidingslip: 1 en 0
Wijze van bevestiging: busbar
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: horizontaal en verticaal
Mechanische levensduur (schakelcycli) / typisch 1600
Positie / van het bedieningselement: Voor
Productuitrusting / vergrendeling: Ja
Producteil / melder met activering: Ja
Producteigenschap / verzegelbaar: Ja
Productfunctie / back-up bewaking: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / overspanningsbeveiliging: Ja
Veiligheidsklasse IP IP40
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP40
Beschermingsklasse IP / bij gesloten schakelaar / zonder afdekking of kabelschoenafdekking: IP30
Beschermingsklasse IP / open: IP20
Bestand tegen spanningspieken tot 8 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 55 °C.
Vermogensverlies / maximaal: 93 W.
Verontreinigingsgraad: 2
Isolatiespanning: 690 V
Hartafstand rail: 60 mm
Breedte van de stroomverzamelrail / minimaal: 12 mm
Breedte van de stroomverzamelrail / maximaal: 30 mm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meeraderig / minimaal: 70 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 185 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / minimaal 70 mmm/m
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / maximaal: 185 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / minimaal: 70 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / maximaal: 120 mmm
Soort aansluitbare kabeldiameters / de gelameerde geleider / maximaal: 20 x 10 mm

Uitvoering: Afdekvlak 32/70 mm

Soortnaam: Lastscheidingsschakelaar voor zekering

Afmeting zekering: 1

Aantal polen: 3

Conform RoHS: Ja

Afm.: (b x h x d) 183.7 x 306 x 172.5 mm

Inhoud: 1 stuk(s)

Nominale stroom: 250 A

Nominale stroom (afgerond): 250 A

Nominale spanning: 690 V/AC

Breedte: 183.7 mm

Hoogte: 306 mm

Diepte: 172.5 mm

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal polen

Nominale stroom (afgerond)

Siemens 3NC1091 Lastscheidingsschakelaar voor zekering 32 A 690 V/AC, 800 V/DC 12 stuk(s)

Artikelnummer:2262479

Leverbaar vr. 30 okt.

2 Set(s)Conrad Electronic

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

Siemens 3NJ41013BF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 0 160 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862199

Leverbaar do. 12 nov.

Conrad Electronic

160 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

Siemens 3NJ41033CF02 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862200

Leverbaar vr. 20 nov.

Conrad Electronic

160 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 669,00^*

Siemens 3NJ41033CF12 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862201

Leverbaar vr. 20 nov.

Conrad Electronic

160 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 739,00^*

Siemens 3NJ41213BF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862202

Leverbaar do. 12 nov.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 299,00^*

Siemens 3NJ41233BT01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862203

Leverbaar do. 12 nov.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 339,00^*

Siemens 3NJ41233CF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862204

Leverbaar do. 12 nov.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 855,00^*

Siemens 3NJ41233CF11 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862205

Leverbaar vr. 20 nov.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 829,00^*

Siemens 3NJ41333BF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 2 400 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862206

Leverbaar do. 12 nov.

Conrad Electronic

400 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,00^*

Siemens 3NJ41333BT01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 2 400 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862207

Leverbaar do. 12 nov.

Conrad Electronic

400 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Documenten en downloads

Datablad

Datablad 2864074 Siemens 3NP11431BC24 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864074 Siemens 3NP11431BC24 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC 1 stuk(s)

Omschrijving

SENTRON, zekeringlastscheidingsschakelaar 3NP1, 3-polig, NH1, 250 A, voor verzamelrailsysteem 8US 60 mm, frameklem, zekeringsbewaking, elektronisch EFM15, afdekvlak 32/70 mm
