Name: Siemens 3RT1364-6AE36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece
Brand: Siemens
SKU: 2863528
Availability: InStock

Een elektrische contactor van Siemens met vier aansluitklemmen bovenaan. Opschrift: '3RT136'. Apparaat in grijs en zwart.

'Diagram van een elektrische schakelunit met labels van componenten en montage-instructies. Bevat technische specificaties en aansluitingsmogelijkheden.'

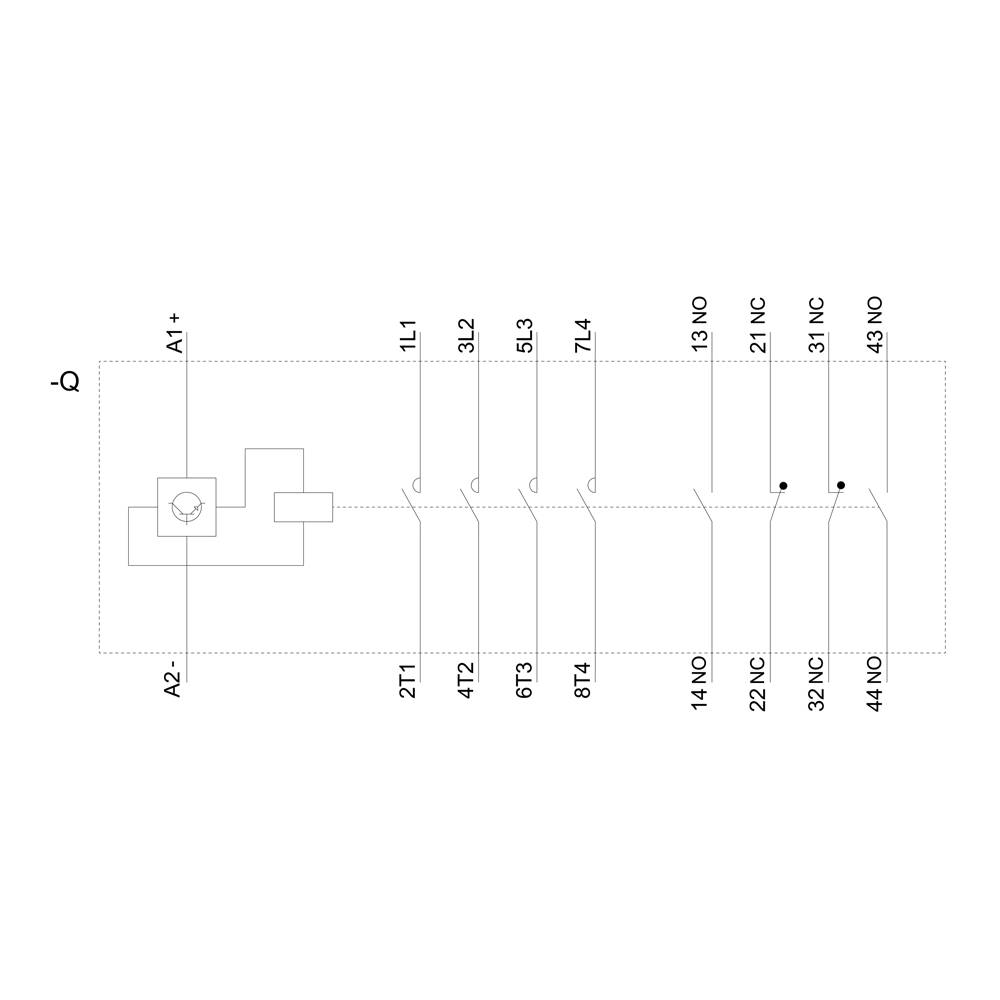

Schakelschema met verticale rangschikking van meerdere schakelaars en verbindingen. Aanduidingen '1L1', '2T1', '3L2', '6T3', '4T2' zijn zichtbaar.

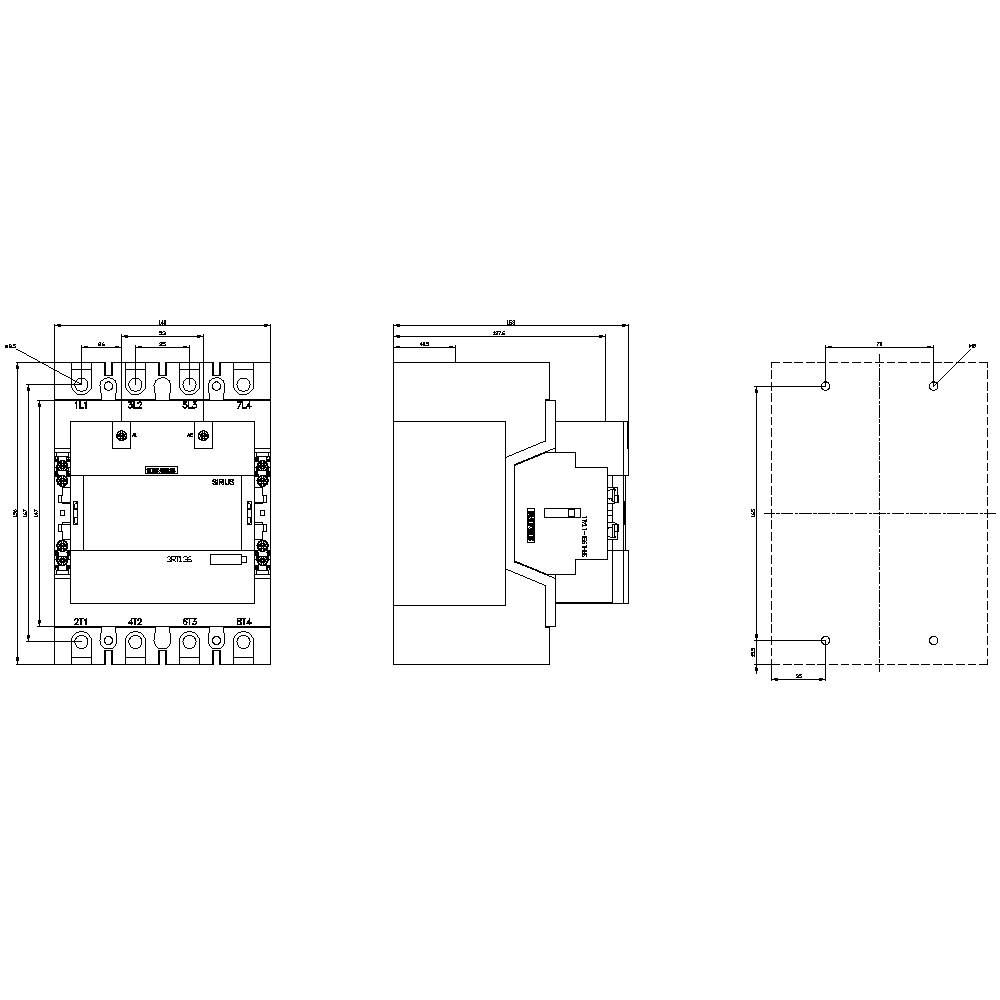

Technische tekening van een elektrisch onderdeel met voor-, zij- en bovenaanzicht. Afmetingen in millimeters weergegeven.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Nominale spanning

1000 V

Vermogen

110000 W

Aansluiting

Schroeven

Railaansluiting

Datasheet (PDF)

Leverbaar wo. 28 okt.

70 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 1.957,85 / Stuk)

€ 1.957,85

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / AM-contactor / voor hulpcontacten: 2
Aantal NO-contacten / voor hoofdcontacten: 4
Aantal NO-contacten / voor hulpcontacten: 2
Aantal NO-contacten / voor hulpcontacten / aanbouwbaar: 2
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 2
Aantal NC/AM-contacten / voor hulpcontacten: 2
Aantal NC-contacten / voor hulpcontacten: 2
Aantal NC's / voor hulpcontacten / aanbouwbaar: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 2
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 350 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 205 A.
Aantrekvermogen van de magneetspoel bij DC: 205 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 1x (18... 14), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticaal contact van voren met frameklem/afdekking
Isolatiespanning van het hoofdstroomcircuit bij verontreinigingsgraad 3: 1000 V.
Spiegelcontact: Ja
Beschermingsklasse: Aan de voorzijde IP20 met afdekking
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Uitbreiding van het product / hulpschakelaar: Ja

: Piece

Soortnaam: Contactor

Type: 3RT1364-6AE36

Bouwgrootte: S10

Aantal polen: 4-polig

: 2x NO
2x NC

Nominale spanning: 1000 V

Regelspanning (min.): 24 V/AC
20 V/DC

Regelspanning (max.): 60 V/AC
60 V/DC

Stuurspanningsbereik: 24, 20 - 60, 60 V/AC, V/DC

Schakelspanning (max.): 1000 V DC/AC

Max. schakelvermogen: 110000 W

Continu stroom (max.): 350 A

: 110000 W

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Schroefbevestiging

Aansluiting: Schroeven
Railaansluiting

Response-tijd: 80 ms

Afvalvertraging: 60 ms

: IP00

Min. temperatuur: -40 °C

Max. temperatuur: +60 °C

Breedte: 140 mm

Hoogte: 196 mm

Diepte: 153 mm

Afm.: (b x h x d) 140 x 196 x 153 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aantal polen

Nominale spanning

Siemens 3RT1364-6AE36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863528

Leverbaar wo. 28 okt.

70 Set(s)Conrad Electronic

Dit product

110000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.957,85^*

Siemens 3RT1355-6AE36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863517

Leverbaar wo. 18 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1355-6AF36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863519

Leverbaar vr. 27 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1355-6AP36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863521

Leverbaar ma. 9 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 838,84^*

Siemens 3RT1355-6AR36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863523

Leverbaar vr. 27 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1363-6AE36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863524

Leverbaar wo. 18 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.321,49^*

Siemens 3RT1363-6AF36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863525

Leverbaar vr. 27 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.321,49^*

Siemens 3RT1363-6AP36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863526

Leverbaar ma. 9 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.321,49^*

Siemens 3RT1363-6AR36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863527

Leverbaar wo. 18 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.321,49^*

Siemens 3RT1364-6AF36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863529

Leverbaar vr. 27 nov.

Conrad Electronic

110000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.957,85^*

Documenten en downloads

Datablad

Datablad 2863528 Siemens 3RT1364-6AE36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863528 Siemens 3RT1364-6AE36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece

Omschrijving

Contactor, AC-1, 350 A/400 V/40 °C, S10, 4-polig, AC 24-60V, DC 20-60V, 2S+2Ö, aansluitrail/schroefaansluiting eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwdoos.
